SVMC 120 Centrum Obróbki Profili I Cięcia Typu V

Standardowe Wyposażenie

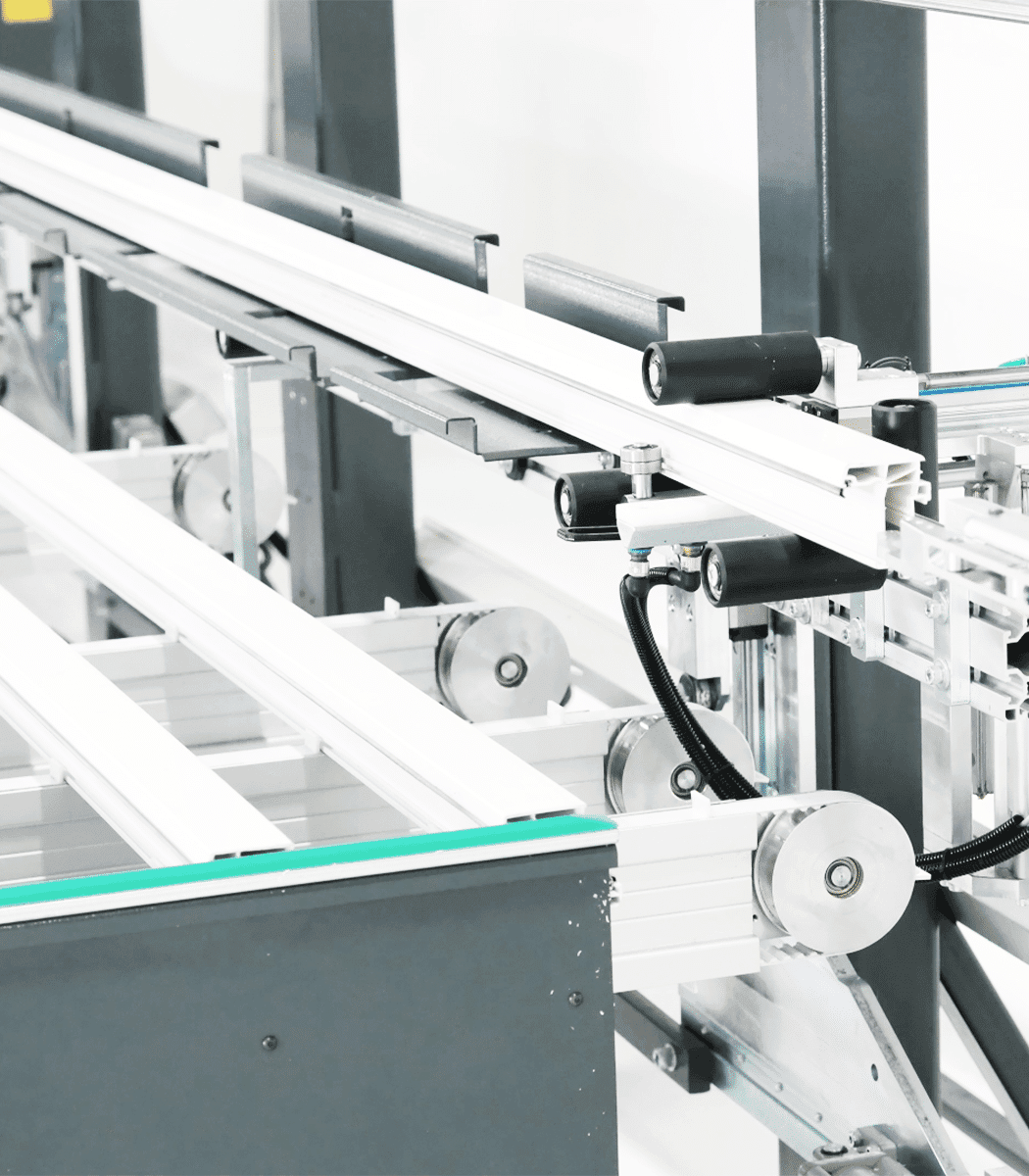

• Magazyn podawczy może załadować do 11 profili o maksymalnej długości 6,5 m.

• Jednoczesna optymalizacja na maszynie umożliwia samoczynną optymalizację pozostałych profili, z możliwością przełączania pomiędzy sterowaniem FDS a sterowaniem maszyny.

• Wykrywanie wysokości i szerokości zapewnia załadowanie właściwego profilu.

• Nowo zaprojektowana stacja załadunku umożliwia jednoczesny załadunek profili, zwiększając efektywność ich przezbrajania.

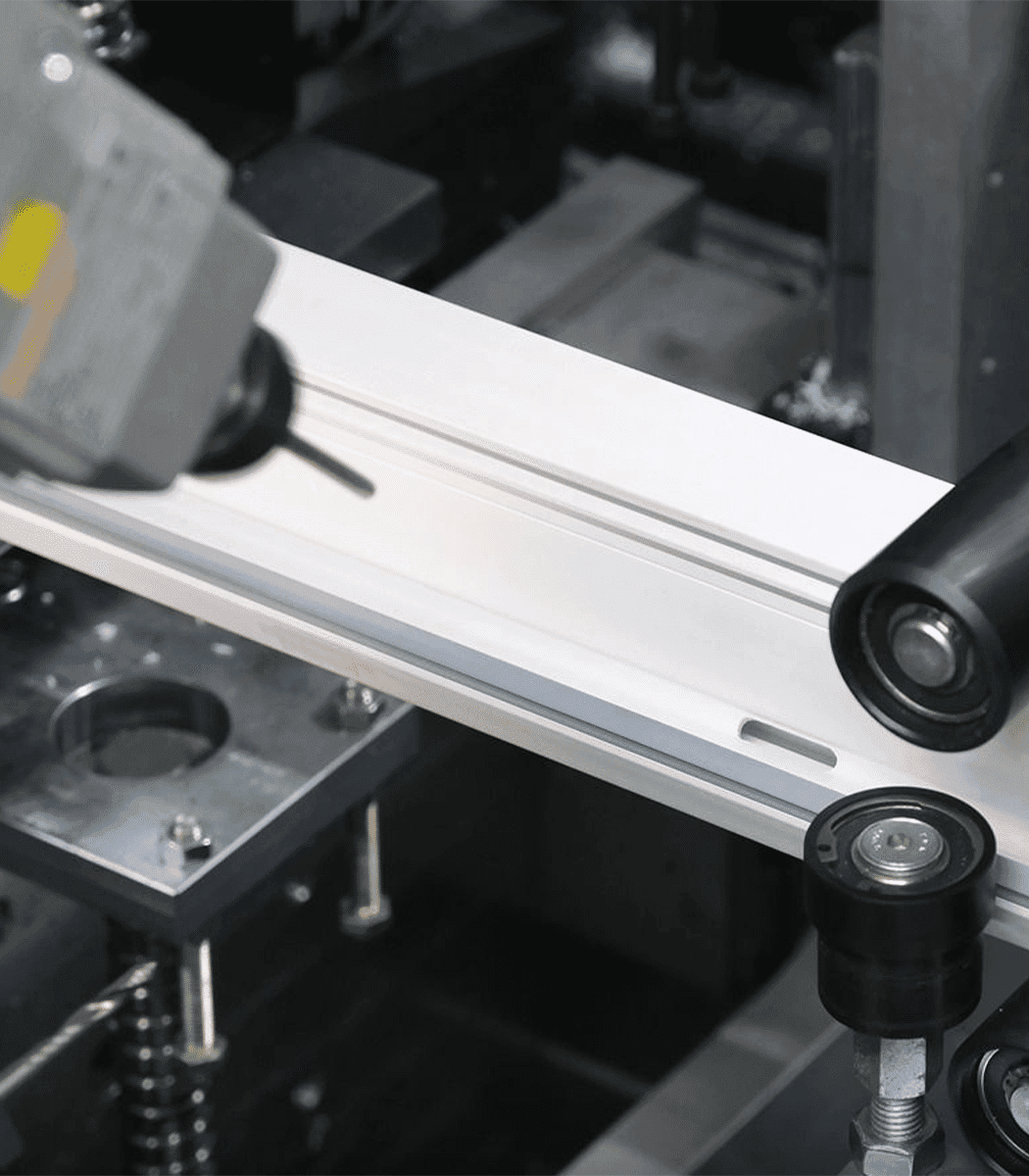

• Czteroosiowy portal frezujący obejmuje 11 wysokoobrotowych silników frezujących wykorzystujących frezy 5 mm i 8 mm pod kątami 0°, 90°, 180° oraz 270°, a także trzy serwonapędowe frezy kątowe z frezami 5 mm, przeznaczone do różnych systemów profili z różnymi kątami odwodnienia.

• Ta konfiguracja umożliwia maszynie SVMC 120 wykonanie wszystkich operacji przygotowawczych na profilach PVC, takich jak odwodnienie, znakowanie punktowe, otwory pod wkładkę euro, mikrowentylację, otwory pod zawiasy, otwory pod klamki oraz frezowanie rowka euro.

• Wysokowydajne, jednoczesne operacje frezowania na czteroosiowym portalu umożliwiają obróbkę zarówno od góry, jak i od dołu elementów takich jak klamki drzwiowe oraz mikrowentylacja.

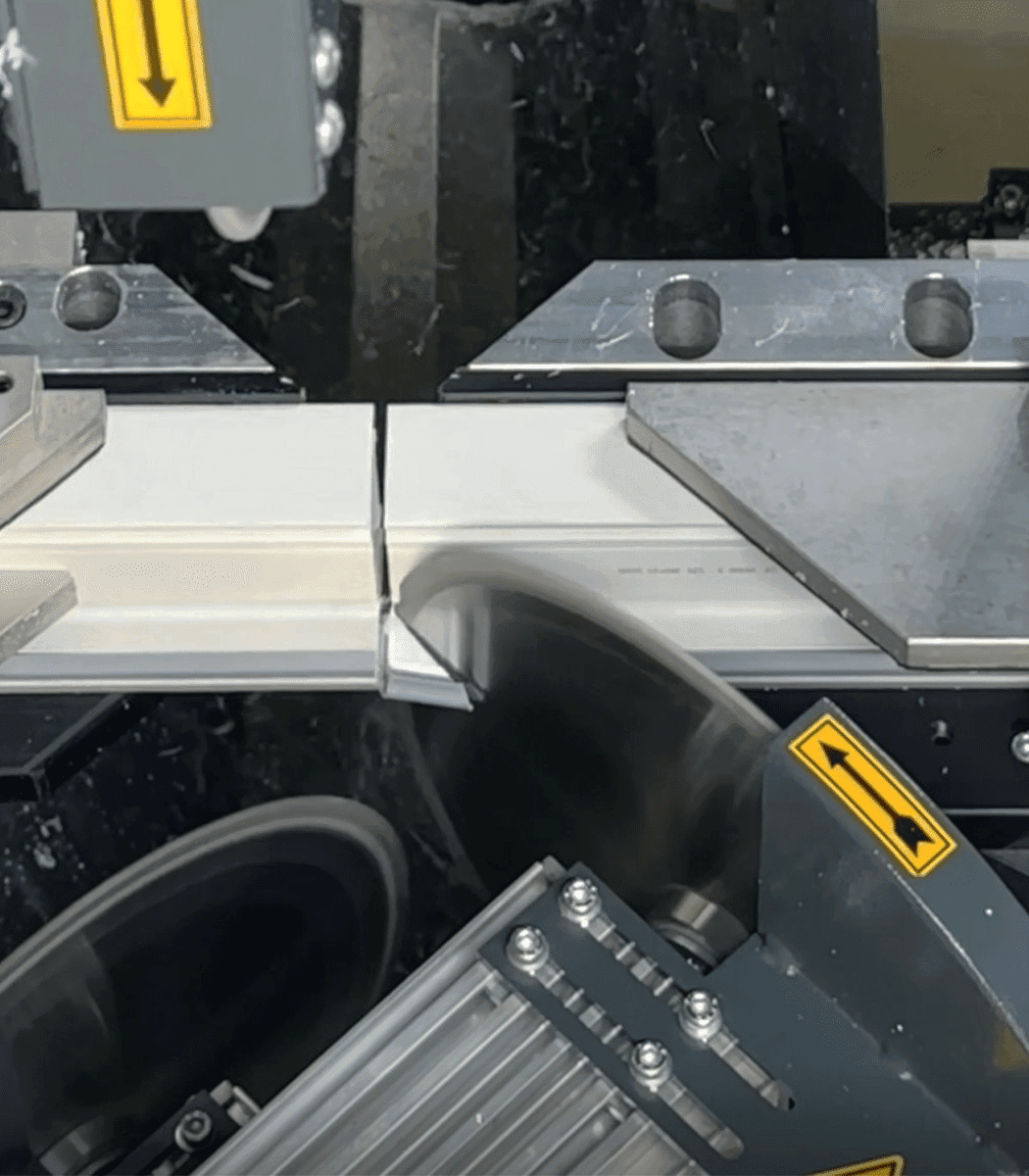

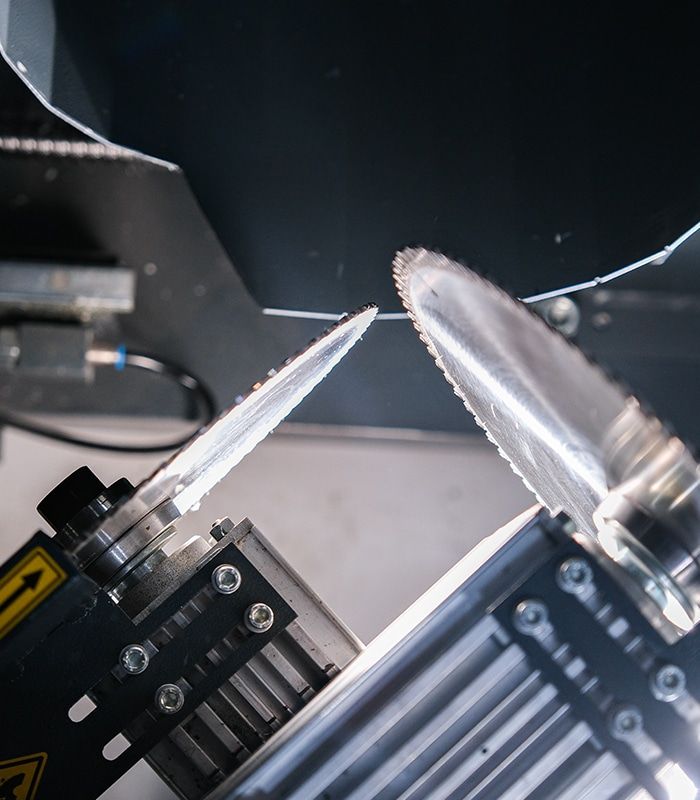

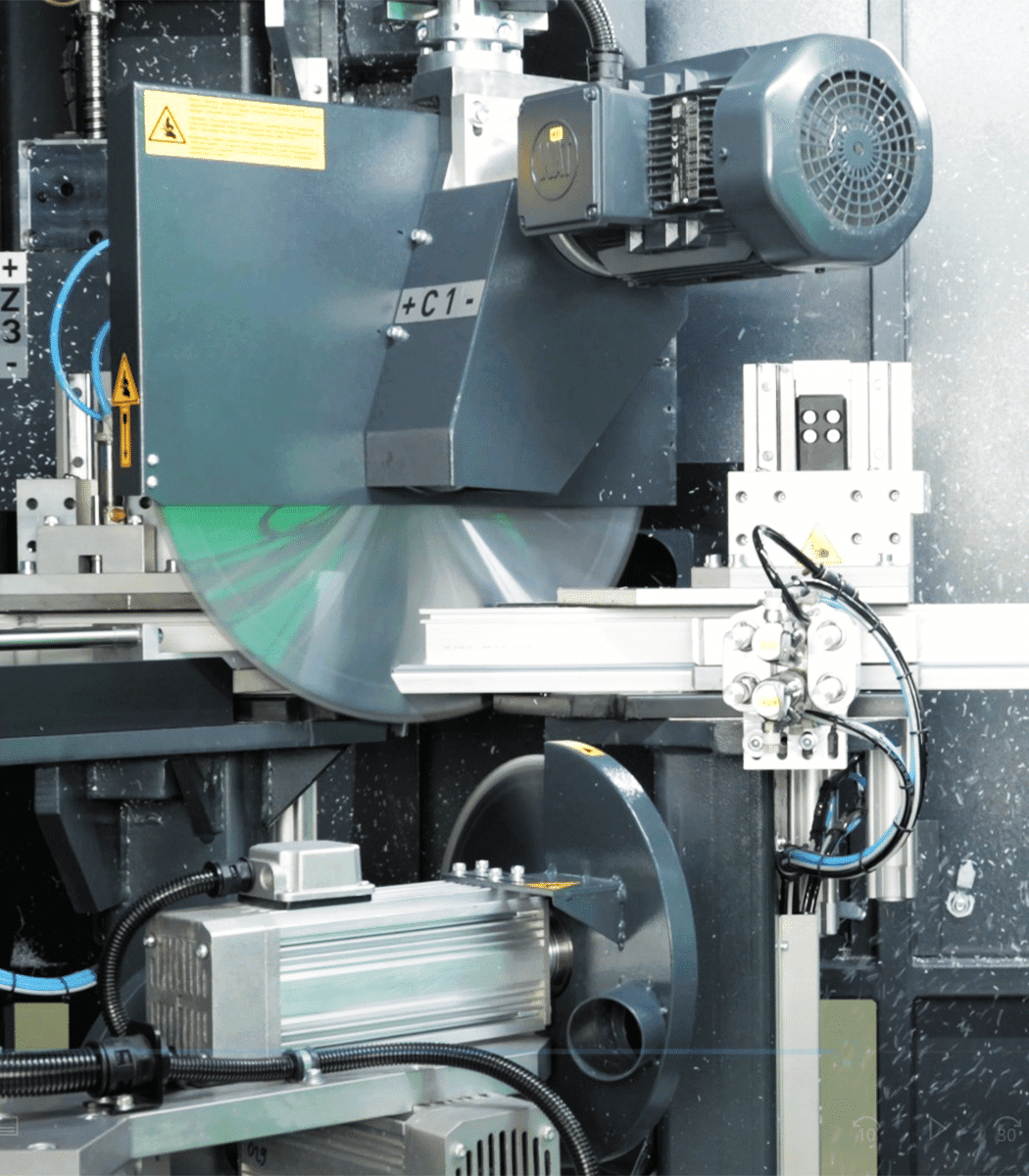

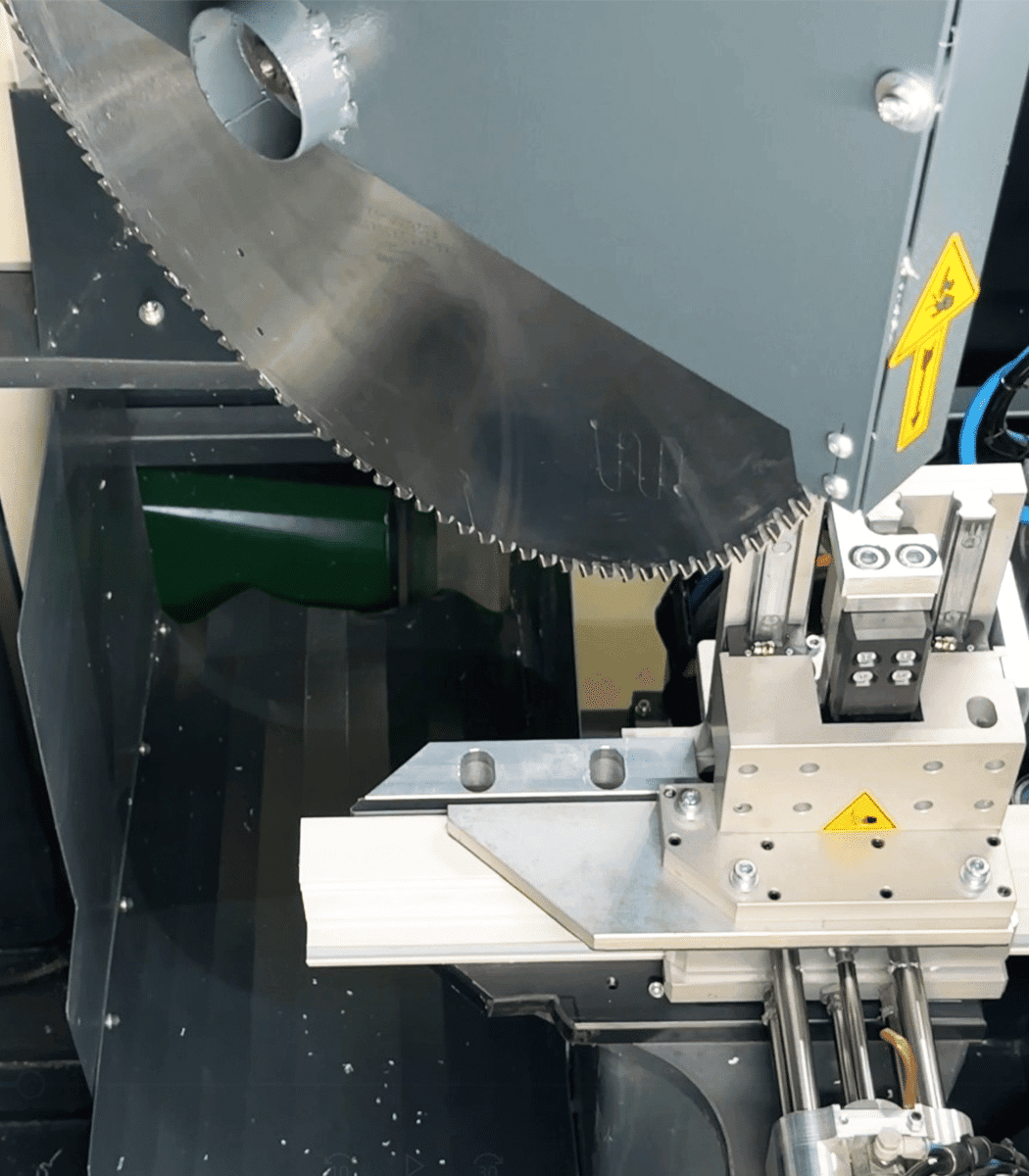

• Tarcza tnąca o średnicy 500 mm, sterowana osią serwonapędową, wykonuje cięcia pod wszystkimi kątami od 30° do 150° z dokładnością 0,1°.

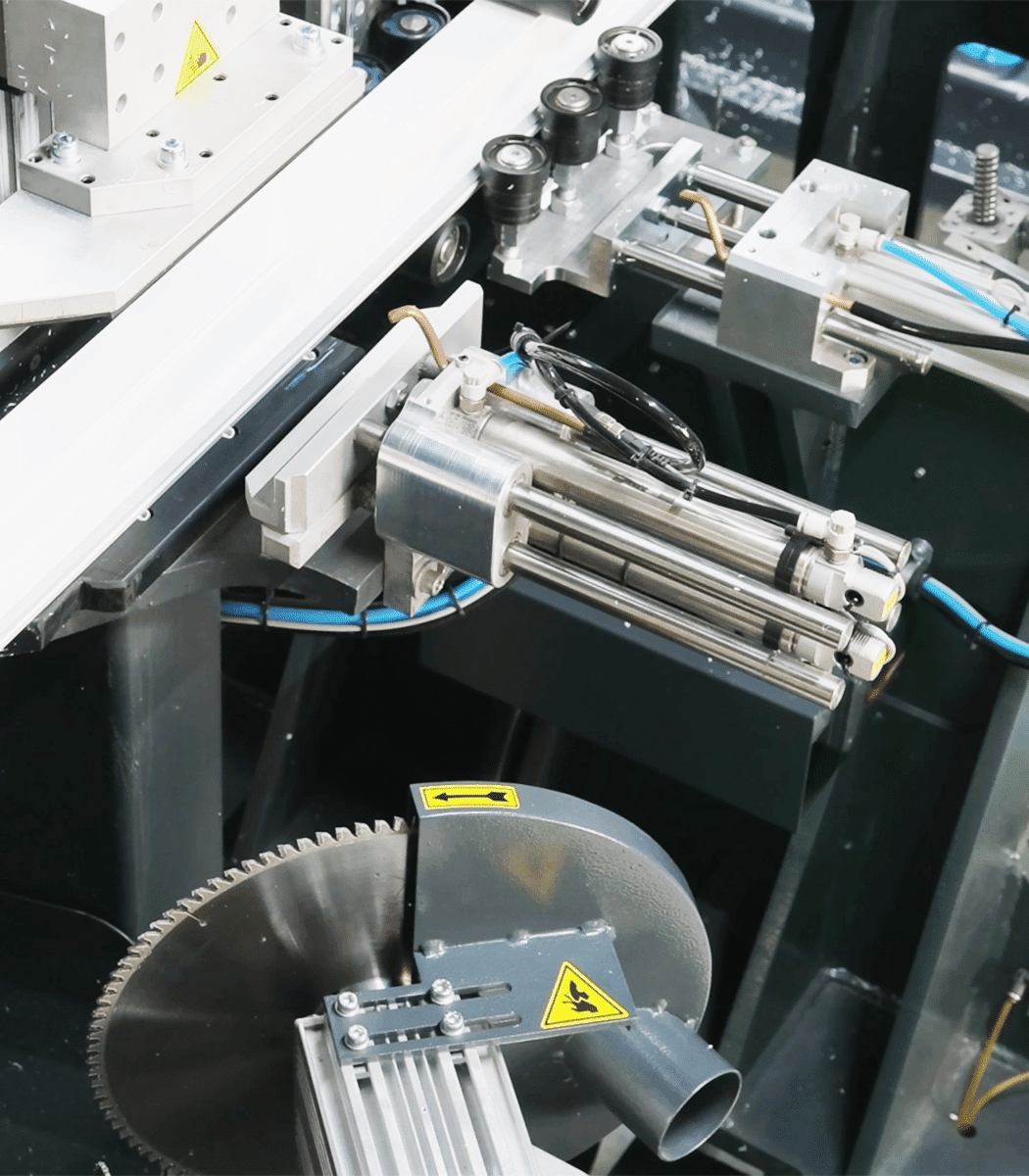

• Nowo zaprojektowany podwójny system mocowania stabilizuje zarówno przylgę, jak i fazę, wykorzystując indywidualne zaciski oraz programowo sterowane, zmienne ciśnienie mocowania dla każdego z czterech zacisków piły.

• Programowo sterowane podparcie poprzeczki jest zapewnione dla profili typu Z oraz T.

• Prywatne oprogramowanie HMI, opracowane przez dział oprogramowania SCHTEC, obsługuje wgrywanie plików danych z różnych programów do projektowania okien i jest w pełni kompatybilne z oprogramowaniem używanym w Wielkiej Brytanii, takim jak BM oraz First Degree.

• All alarms and machine faults are displayed on the HMI with corresponding solutions.

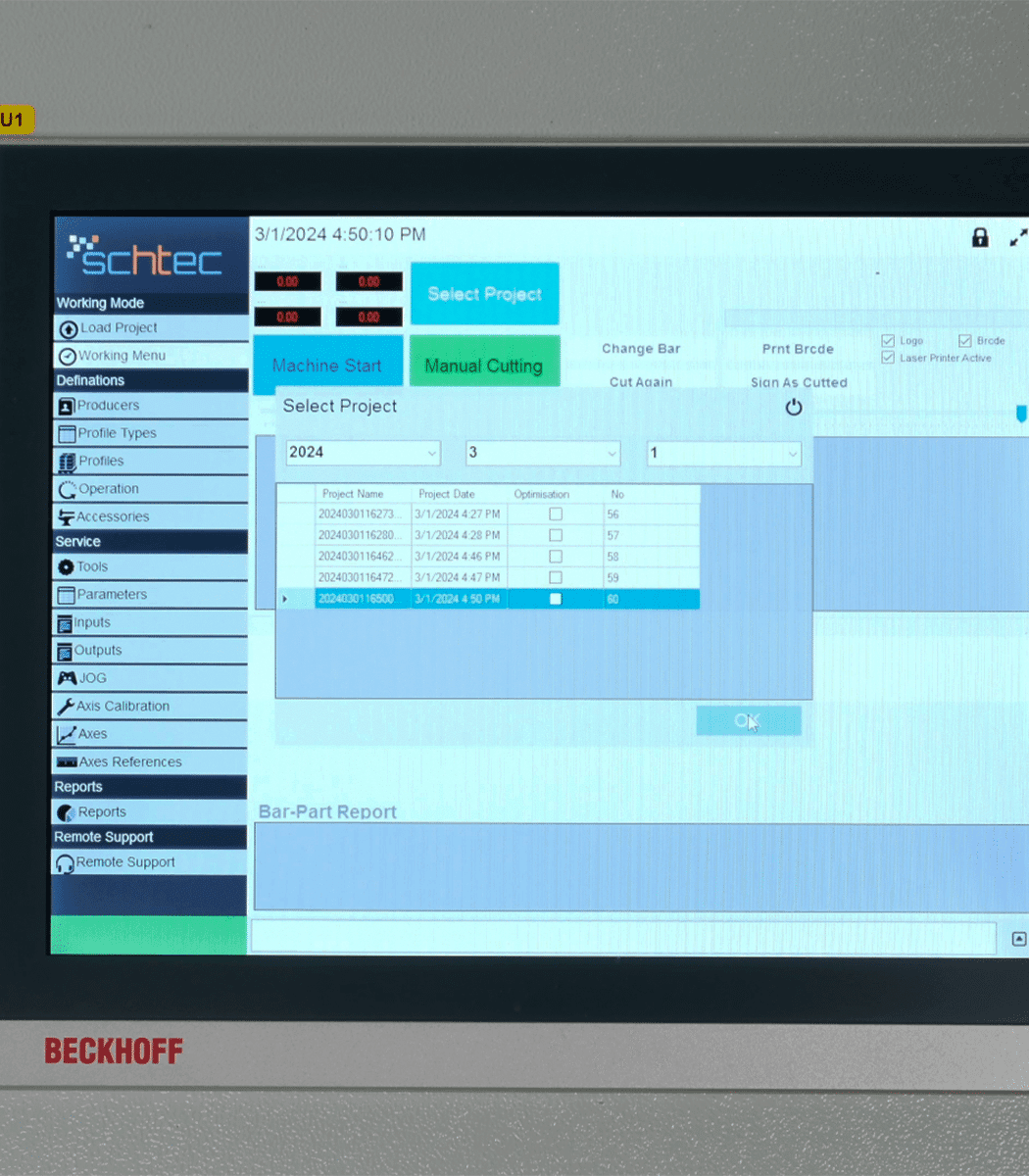

• System wyposażony jest w 15-calowy ekran dotykowy oraz wysokowydajny komputer przemysłowy z systemem operacyjnym Windows Embedded.

• Serwonapędowy system sterowania oparty na komputerze przemysłowym wykorzystuje technologię Beckhoff.

• Diagnostyka online oraz rozwiązywanie problemów są dostępne za pośrednictwem przyjaznego dla użytkownika interfejsu.

• Transfer plików jest możliwy za pośrednictwem USB, sieci Ethernet oraz zdalnego pulpitu przez Wi-Fi lub Ethernet.

• Centralny system smarowania skraca czas konserwacji.

• Przenośnik odpadów umieszczony pod piłą oraz króćce odciągowe na wszystkich osłonach tarcz piły poprawiają gospodarkę odpadami.

• Maszyna osiąga wydajność produkcyjną na poziomie 100–110 ram na 8-godzinną zmianę, w zależności od stopnia złożoności, co daje średnio około jednego elementu co 18,6 sekundy.

Opis Produktu

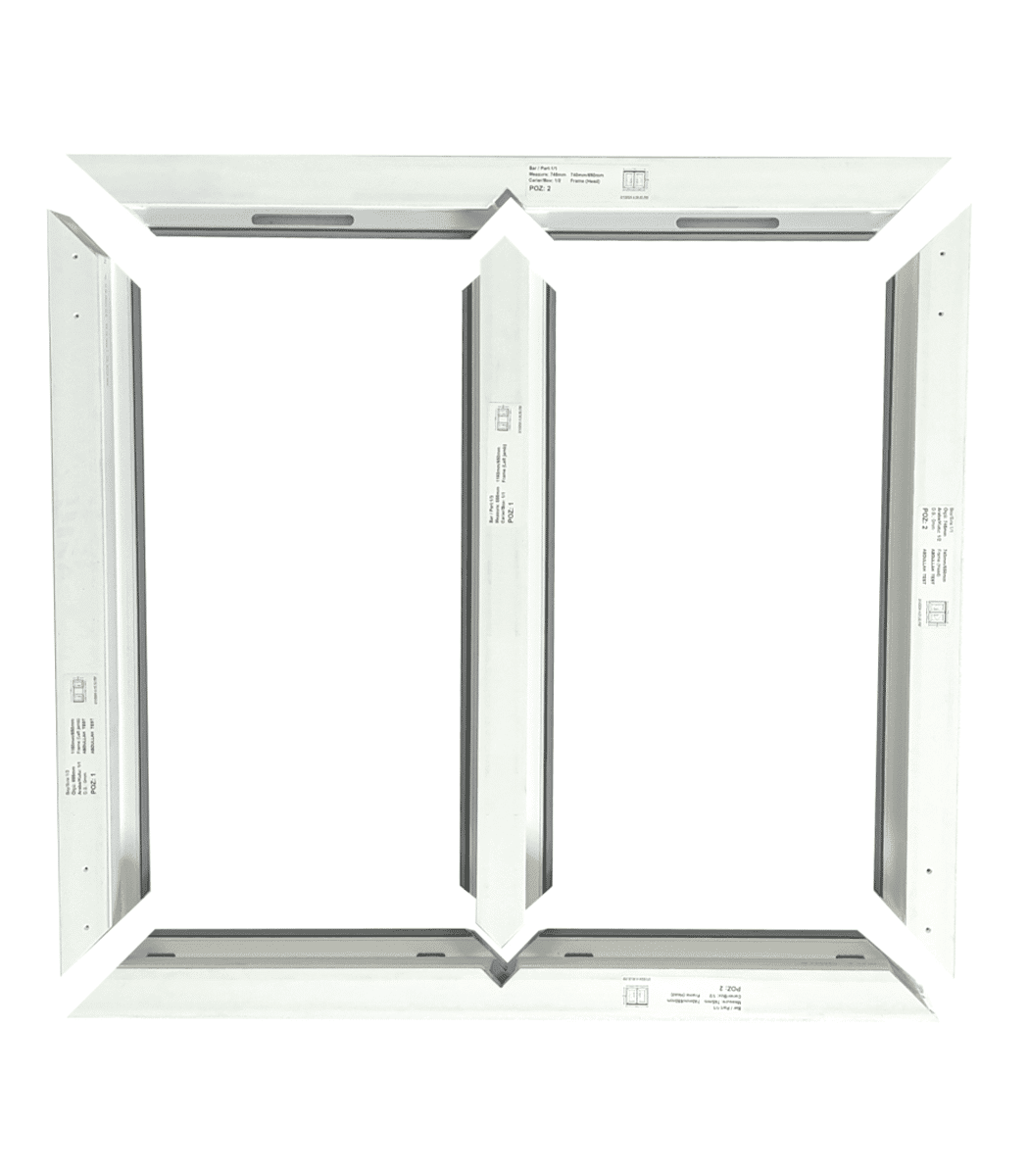

SCHTEC SVMC 120 to czteroosiowe, serwonapędowe centrum obróbcze, które łączy cięcie typu V, wiercenie oraz frezowanie profili PVC i aluminiowych w jednym systemie. Maszyna obrabia profile o długości do 6,5 m i jest wyposażona w system załadunku typu elevator, umożliwiający pracę ciągłą. Technologia cięcia typu V zapewnia wytrzymałe i estetyczne połączenia, natomiast wielonarzędziowy zmieniacz narzędzi przyspiesza procesy obróbcze. 15-calowy ekran dotykowy, przyjazne dla użytkownika oprogramowanie oraz kompatybilność z Industry 4.0 dzięki łączności Ethernet czynią SVMC 120 idealnym rozwiązaniem do precyzyjnej i wydajnej produkcji.
