SMC 320 PVC Centrum Obróbki i Cięcia Profili

Standardowe Wyposażenie

• To 3-osiowe centrum obróbcze CNC może wykonywać wszystkie operacje na profilach PVC, takie jak cięcie, znakowanie, wykonywanie otworów pod zamki, frezowanie kopiujące kanałów odwadniających, otwory pod zawiasy, otwory pod klamki itp.

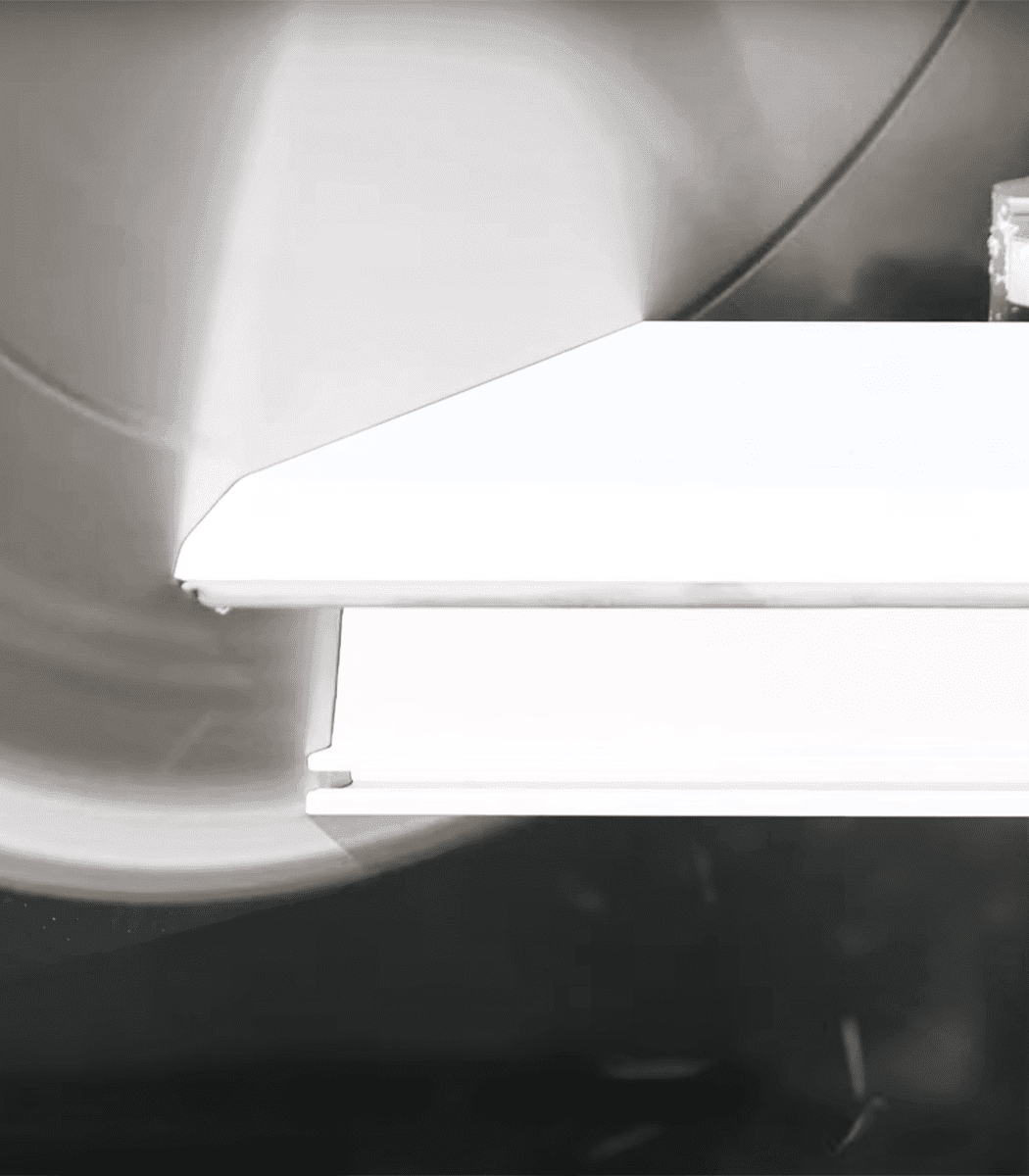

• Wszystkie kąty w zakresie 30°–150° są cięte z dokładnością 0,1° przy użyciu piły o średnicy 500 mm sterowanej osią serwo.

• Procesy frezowania i cięcia są zsynchronizowane i mogą być wykonywane jednocześnie.

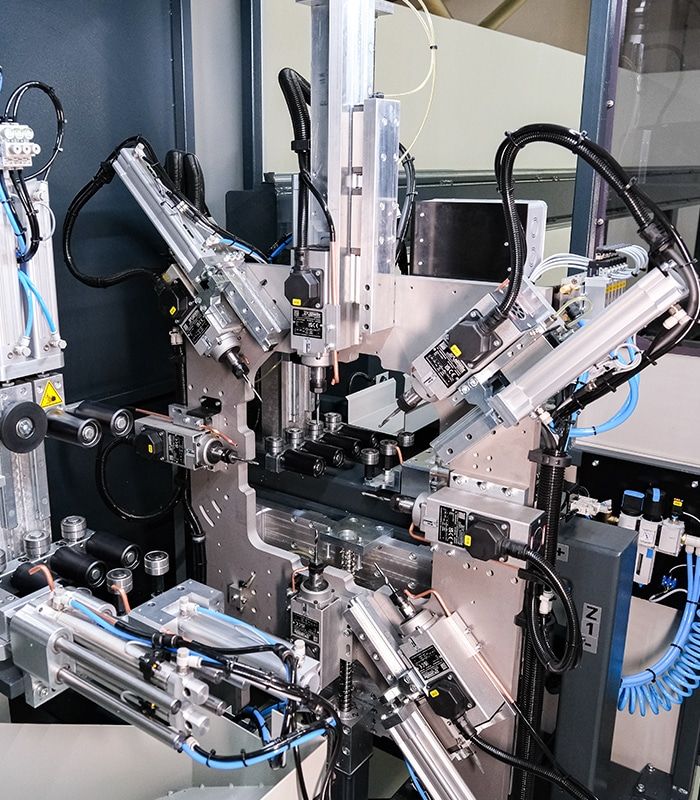

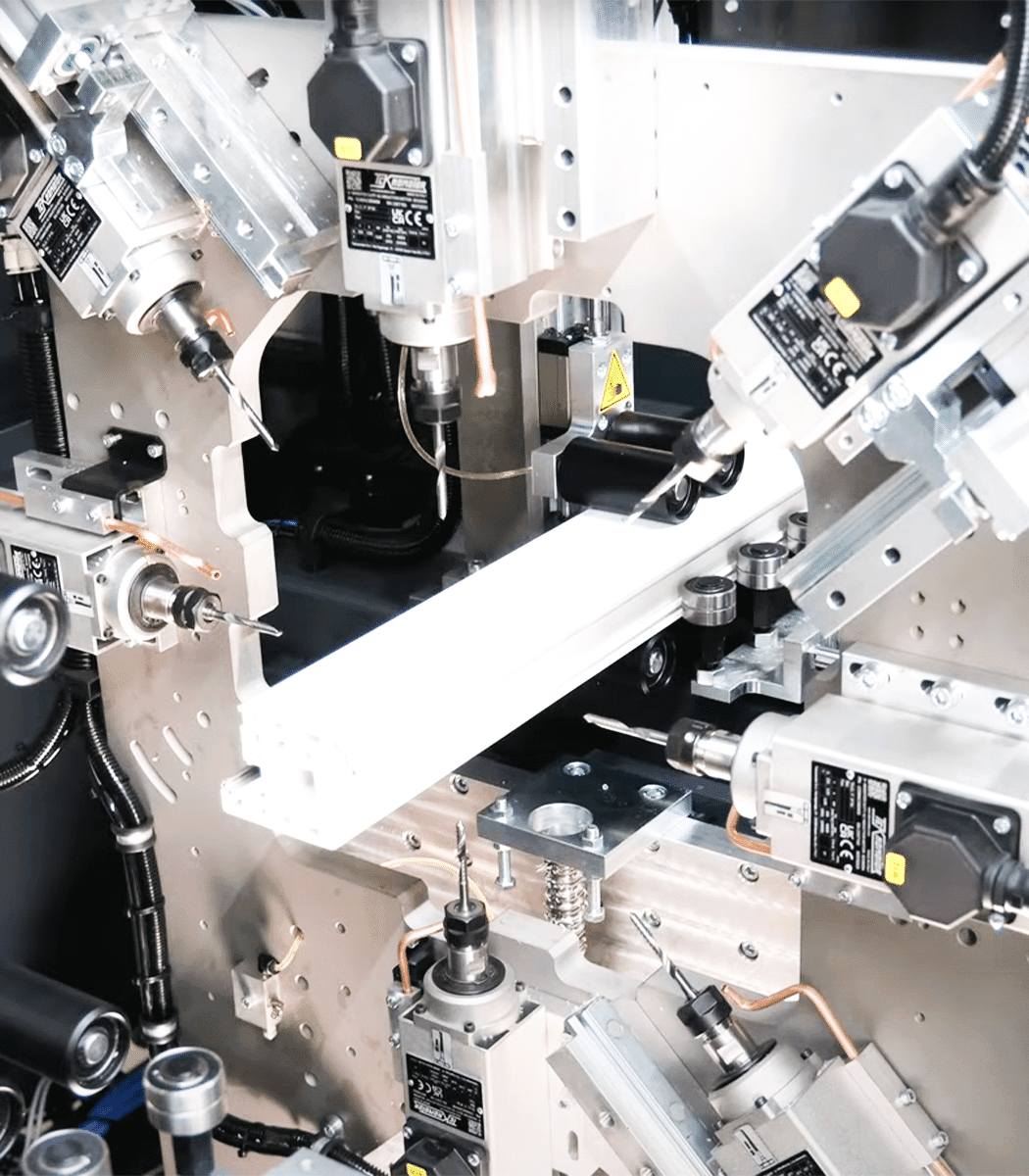

• Oszczędza czas dzięki jednoczesnemu wykonywaniu wielu otworów w profilach drzwiowych, takich jak otwory pod klamki i gniazda, za pomocą systemu sterowania osiami w jednostce frezującej.

• Po obróbce profilu możliwy jest załadunek 11 sztuk na maszynę (maks. długość 6,5 m).

• Nowa konstrukcja stacji załadunku umożliwia jednoczesny załadunek profili. Funkcja ta pozwala zaoszczędzić czas w procesie załadunku.

• Prywatne oprogramowanie HMI opracowane przez Dział Oprogramowania Schtec umożliwia wgrywanie do maszyny plików danych z różnych programów do projektowania okien.

• Wszystkie alarmy oraz usterki maszyny są wyświetlane na panelu HMI wraz z proponowanymi rozwiązaniami.

• 15” ekran dotykowy oraz wysokowydajny komputer przemysłowy z systemem Windows 10 Embedded. System pracuje bezwentylatorowo w zakresie temperatur od 0°C do 55°C.

• System sterowania serwo oparty na przemysłowym komputerze PC (Beckhoff).

• Diagnostyka online i usuwanie usterek poprzez przyjazny dla użytkownika interfejs.

• Transfer plików przez USB lub sieć Ethernet oraz zdalne połączenie pulpitu przez WiFi lub Ethernet.

• Centralny system smarowania skraca czas poświęcony na konserwację.

• Automatyczny system odciągu pyłu skutecznie usuwa cały pył PVC oraz szybko odprowadza odpady za pomocą dwóch oddzielnych transporterów.

• Opcja optymalizacji może być włączana oddzielnie dla każdego projektu, dzięki czemu maszyna automatycznie wykonuje optymalizację profili odpadowych.

Opcjonalne Wyposażenie

• Optional screwing station having two screw units allows simultaneous screwing of reinforcement steel and drilling of triple holes for handles via servo controlled axes system. (RS 230)

• W przypadku operacji, które mogą być wykonywane na profilach o wysokości większej niż 130 mm oraz przy maksymalnej wysokości cięcia, prosimy o kontakt z nami.

Opis Produktu

SCHTEC SMC 320 to sterowane CNC centrum obróbcze integrujące cięcie, wiercenie i frezowanie profili PVC oraz aluminiowych. Dzięki precyzji cięcia 0,1° oraz zakresowi kątów od 30° do 150° umożliwia zsynchronizowane wykonywanie operacji, takich jak otwory pod klamki i cylindry. Obsługuje profile o długości do 6,5 m i umożliwia załadunek do 11 profili jednocześnie, co czyni ją idealnym rozwiązaniem dla średnioskalowej produkcji.
