SG 100 + MA 270 + MD 272 Elektroniczne Cyfrowe Urządzenie Pomiarowe

Standardowe Wyposażenie

SG100

• Wysokoprecyzyjne cięcie profili PVC listew przyszybowych pod kątem 45°.

• Dwa profile listew przyszybowych mogą być cięte jednocześnie dzięki specjalnie zaprojektowanej formie.

• Praktyczny system wymiany form.

• Regulowana prędkość tarczy.

• Pionowy pneumatyczny system zaciskania profili zapewniający wysoką precyzję cięcia.

• Ręczny system pomiarowy oraz przenośnik podpierający profile stanowią standardowe wyposażenie maszyny.

MA 270

• Możliwość cięcia z precyzją 0,1 mm na podstawie pomiarów wprowadzanych za pomocą linijki połączonej przez Wi-Fi lub z panelu operatorskiego.

• Specjalna konstrukcja mechaniczna z systemem sterowanym silnikiem krokowym oraz liniowym systemem łożysk ślizgowych zapewnia wysoką odporność przy dużych prędkościach oraz dokładne i szybkie pozycjonowanie.

• Panel operatorski z przemysłowym systemem operacyjnym Windows CE oraz systemem sterowania PLC.

• Transfer danych w formacie CSV bezpośrednio przez połączenie Wi-Fi lub port USB.

• Parametry takie jak długość cięcia, liczba cięć oraz numery elementów mogą być edytowane i zmieniane za pomocą panelu operatorskiego.

• Można wprowadzić nieograniczoną liczbę list cięć, a każda lista cięć może zawierać do 1000 cięć.

• Może być stosowana w połączeniu z piłą do listew przyszybowych, maszyną jednopiłową oraz innymi podobnymi zastosowaniami.

• Regulacja wysokości może być łatwo dostosowana do maszyny, z którą będzie współpracować.

MD272

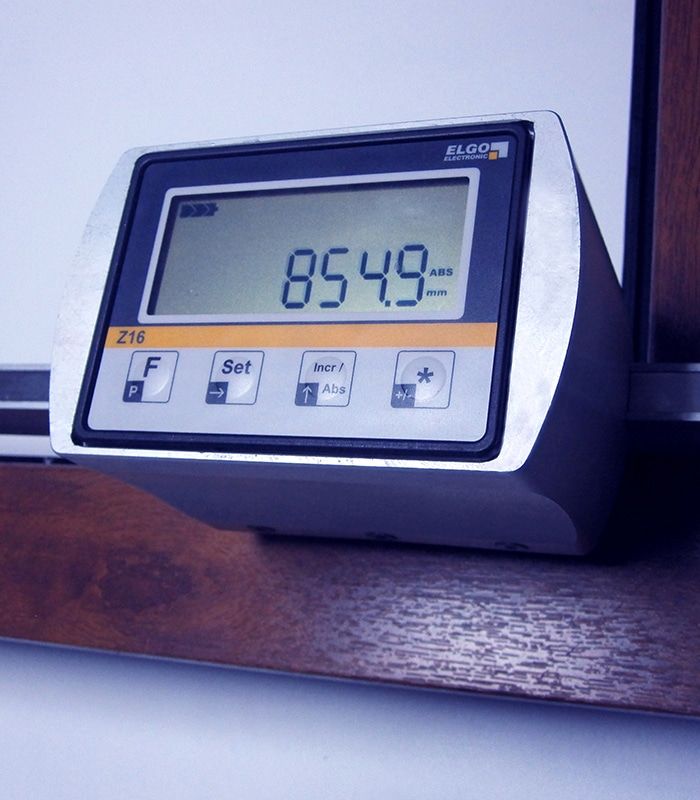

• Cyfrowa linijka o dokładności 0,1 mm do pomiaru profili listew przyszybowych.

• Dzięki specjalnej konstrukcji umożliwia pomiar do 2 m (do 3 m z elementem przedłużającym).

• Zmierzane dane są przesyłane do maszyny za pomocą Wi-Fi i zapisywane w pamięci maszyny.

• Zmierzane dane są cięte w kolejności ich otrzymania, co zapobiega pomyłkom, a wykorzystane dane są oznaczane na maszynie.

• Ruchy maszyny mogą być wizualnie symulowane za pomocą zaawansowanego operatora TFT LCD o 16 milionach kolorów.

GC 265 (Opcjonalnie)

• Ręczny przenośnik pomiarowy do SG 100 – SG 110.

Opis Produktu

Zestaw SCHTEC SG 100, MA 270 oraz MD 272 umożliwia w pełni zautomatyzowaną obróbkę profili PVC listew przyszybowych pod kątem 45° z precyzją 0,1 mm. Model SG 100 obsługuje jednoczesną obróbkę dwóch profili, natomiast MA 270 wyposażony jest w panel operatorski z łącznością Wi-Fi oraz pozycjonowanie sterowane silnikiem krokowym. Cyfrowa linijka MD 272 oferuje zakres pomiaru 2–3 m oraz transfer danych w formacie CSV, zapewniając pełną kontrolę procesu. Kompaktowa konstrukcja, silnik o mocy 1,5 kW oraz przyjazny dla użytkownika ekran TFT LCD gwarantują wysoką wydajność w małych i średnich warsztatach.
