SSL 1 Czterogłowicowa Linia Zgrzewania I CNC Czyszczenia Narożników

Standardowe Wyposażenie

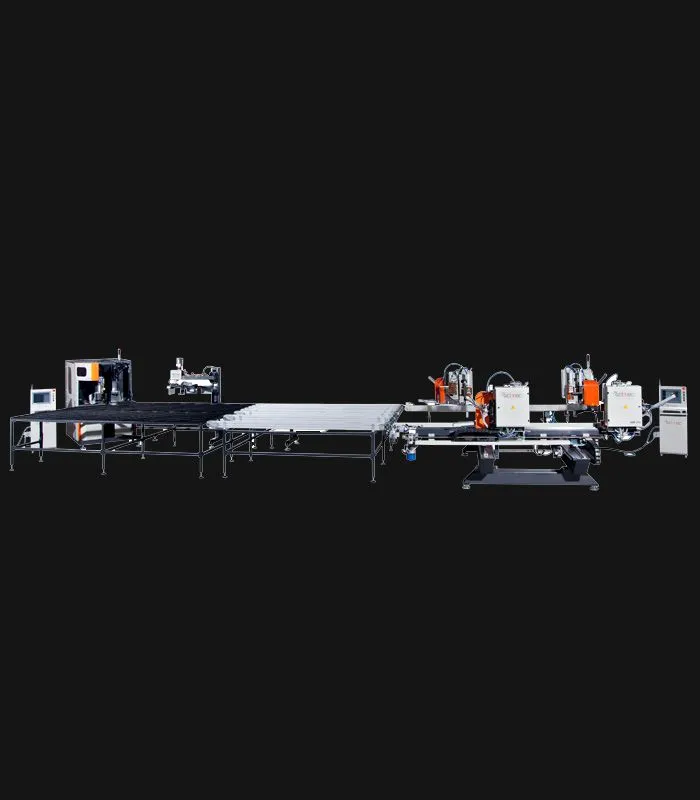

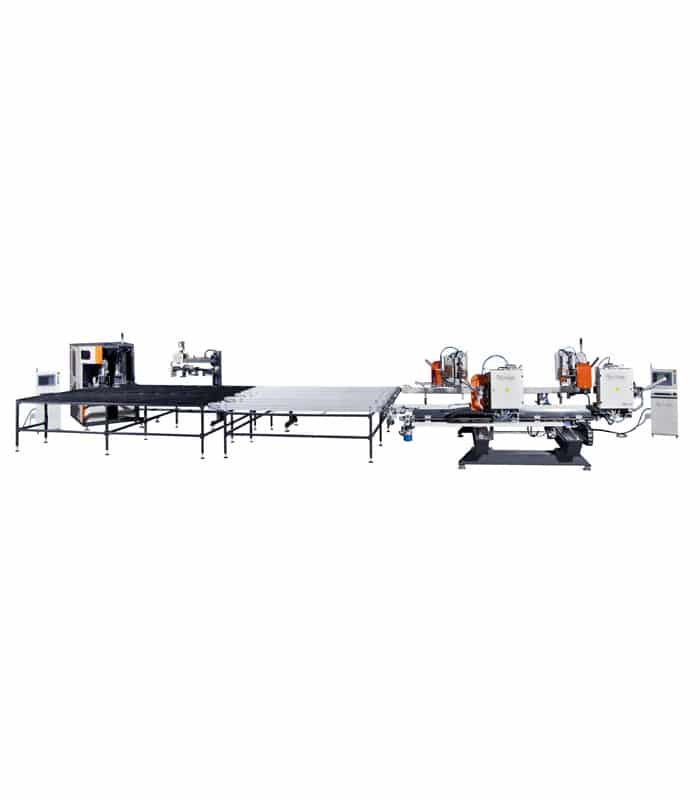

SSL 1 Czterogłowicowa Linia Automatyzacji Spawania oraz CNC Czyszczenia Naroży

• Zintegrowany system składający się z czteropunktowej zgrzewarki WM 740, stacji chłodzenia i buforowania CS 810, robotycznej stacji obrotowej TS 820 oraz narożnej oczyszczarki CNC CM 620

• Cały proces jest sterowany przez przemysłowe systemy PC — od zgrzewania, przez chłodzenie i obracanie, aż po czyszczenie.

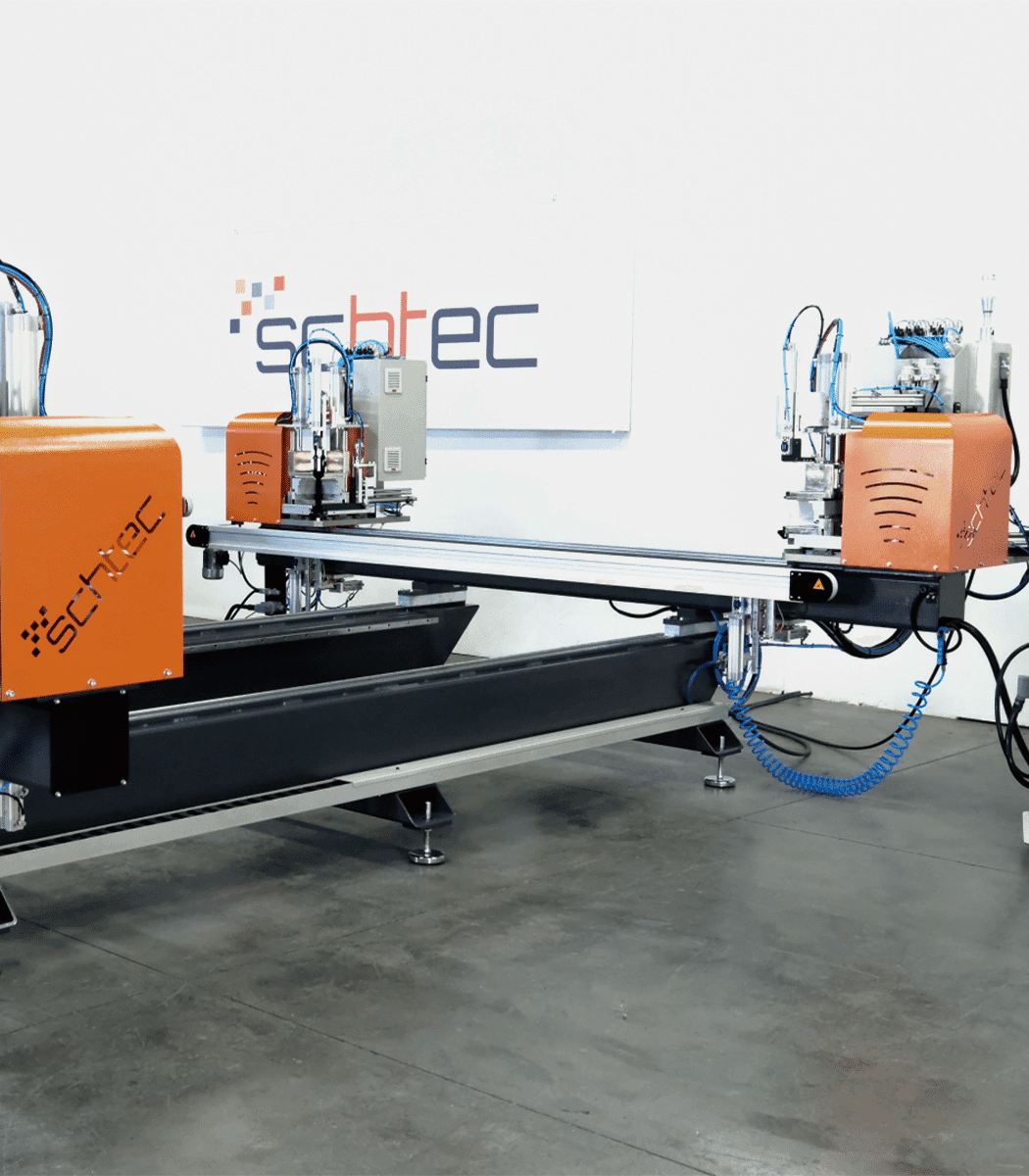

WM 740 Czterogłowicowa Zgrzewarka

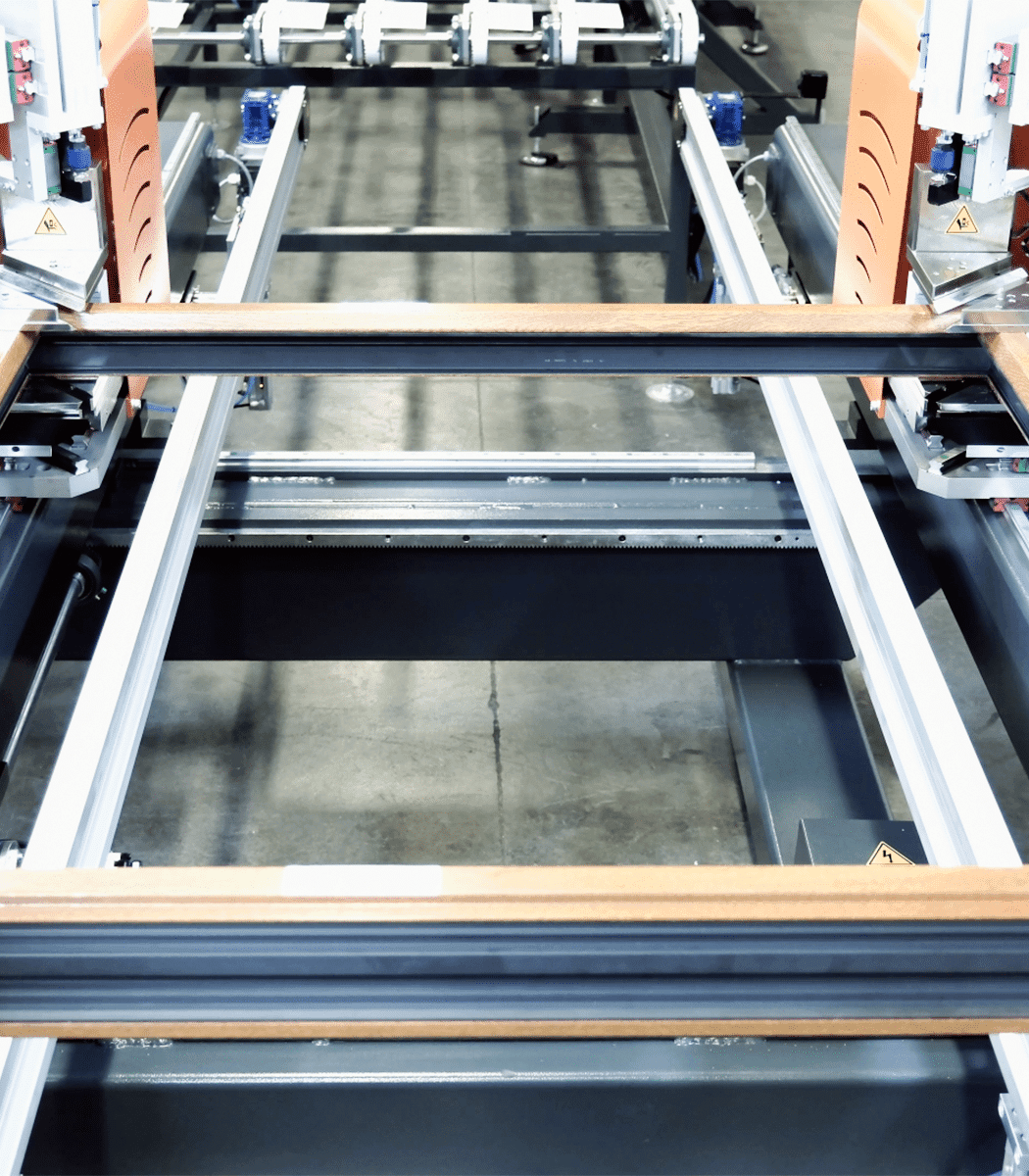

• Jednocześnie zgrzewa cztery narożniki profili PVC pod kątem 90° z wysoką precyzją i wytrzymałością.

• Wysokowydajny komputer przemysłowy marki Beckhoff pracujący na systemie Windows XP Embedded. Bezwentylatorowa płyta główna działa w zakresie temperatur od 0°C do 55°C i jest wyposażona w 15-calowy ekran dotykowy.

• Transfer danych poprzez połączenie sieciowe Ethernet, połączenie bezprzewodowe lub interfejs USB.

• Parametry zgrzewania są definiowane przez użytkownika indywidualnie dla każdego profilu (do 10 000 profili).

• Temperatura zgrzewania oraz czasy topienia i zgrzewania mogą być regulowane indywidualnie dla każdego typu profilu.

• Wszystkie osie maszyny są poruszane przez hartowane stalowe śruby kulowe, które zapewniają wysoką precyzję i trwałość.

• Sterowany komputerowo (PID) system kontroli temperatury zapewniający uzyskanie wytrzymałych rezultatów zgrzewania zgodnych z obowiązującymi normami.

• Tryb pracy letni / zimowy jest wybierany automatycznie, co umożliwia łatwą regulację temperatury.

• Poziomo rozmieszczone, wytrzymałe mechaniczne płyty grzewcze rozprowadzają ciepło równomiernie, nie ulegając wpływom trudnych warunków pracy.

• Łatwa i szybka wymiana teflonu dzięki specjalnie zaprojektowanemu systemowi teflonu rolowanego.

• Łatwa i szybka wymiana form zgrzewających.

• Działa efektywnie dzięki sprężonemu powietrzu dostarczanemu do systemu.

• Profile białe oraz kolorowe mogą być zgrzewane z taką samą precyzją i czułością.

• Centralny system smarowania minimalizuje czas konserwacji.

• Raporty mogą być tworzone dla produkcji dziennej, tygodniowej, miesięcznej oraz rocznej.

• Bariery świetlne oraz wyposażenie bezpieczeństwa są zgodne z dyrektywą CE w zakresie konstrukcji maszyn, zapewniając pełne bezpieczeństwo.

• Stabilny i precyzyjny transfer danych pomiędzy tą maszyną a maszyną CNC do czyszczenia narożników poprzez przemysłowe połączenie Ethernet.

• Wszystkie komunikaty o błędach oraz status systemu mogą być monitorowane na ekranie za pomocą oprogramowania HMI opracowanego przez dział oprogramowania Schtec.

• Serwis całego systemu automatyki, diagnostyka usterek oraz ich usuwanie mogą być realizowane poprzez zdalne połączenie.

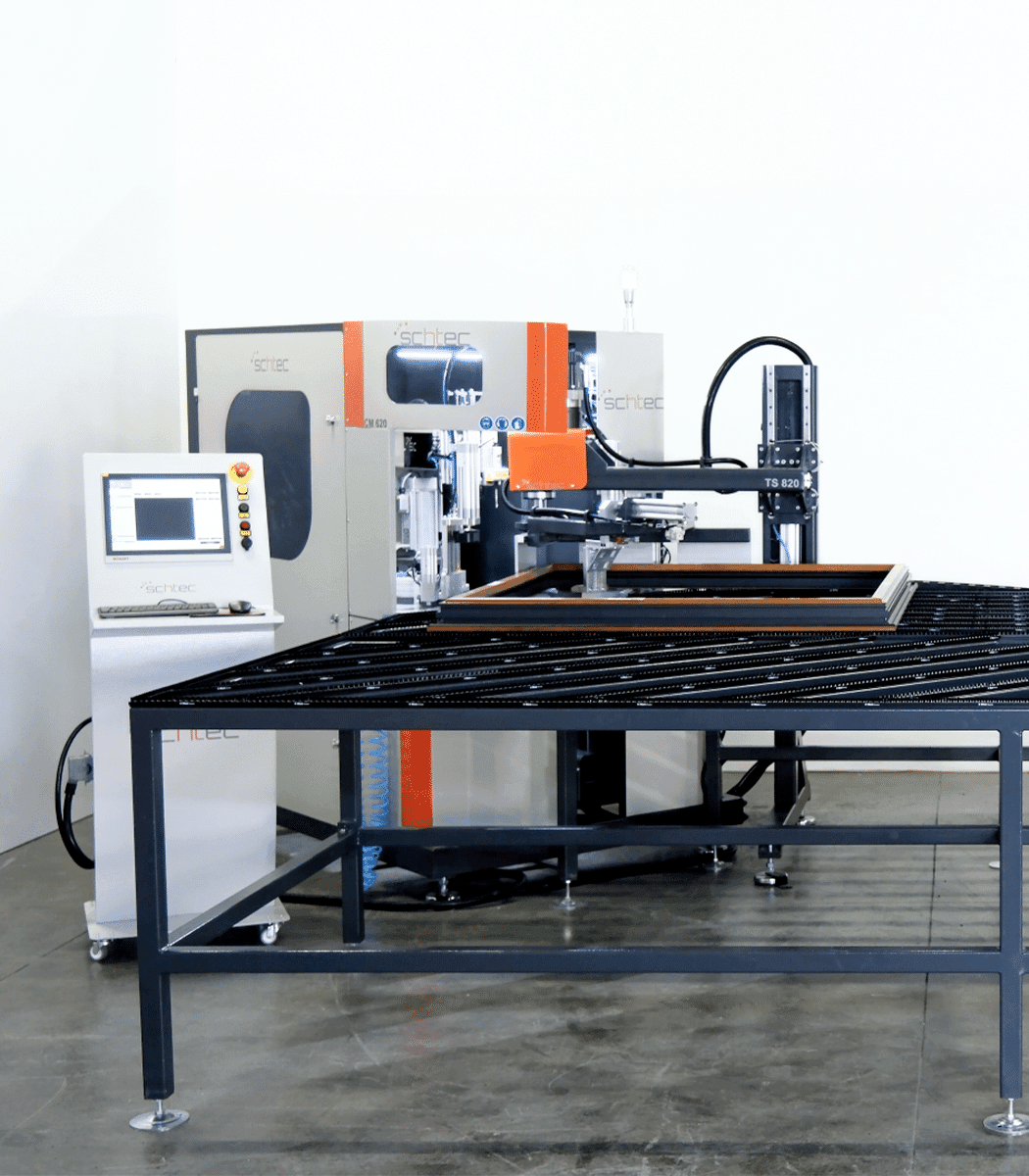

TS 820 Stacja Obrotowa z Ramionami Robotycznymi

• Wysoko-prędkościowa i wysokoprecyzyjna operacja obracania realizowana przez system robotyczny z mocnymi i szybkimi mechanicznymi ramionami obrotowymi.

• Stabilny proces obracania z wysoce trwałymi ramionami obrotowymi.

• Obliczanie prędkości obracania jest wykonywane automatycznie dla każdego kształtu geometrycznego ramy, masy stalowego wzmocnienia oraz wszystkich pozostałych uwzględnionych czynników.

• Wszystkie osie maszyny są napędzane przez system listwy zębatej i koła zębatego wykonany z hartowanej stali, który zapewnia wysoką dokładność i trwałość.

• Robot obrotowy zużywa minimalną ilość energii i najkrótszy możliwy czas pracy, synchronizując swoje działania z systemem prowadnic maszyny CNC.

• Kompaktowa konstrukcja pozwala na zajęcie minimalnej możliwej powierzchni roboczej, która jest o 12 m² mniejsza w porównaniu z rozwiązaniami konkurencyjnymi.

• Czas obracania wynosi 1 sekundę dla małych ram oraz od 1,5 do 4 sekund dla wszystkich pozostałych rozmiarów.

CS 810 Stacja Chłodzenia i Buforowania

• Pracuje pomiędzy oczyszczarką naroży a zgrzewarką, zapewniając czas chłodzenia profili wychodzących ze zgrzewarki przed ich przekazaniem do maszyny do czyszczenia naroży.

• Czas chłodzenia jest ustawiany za pomocą panelu sterowania zgrzewarki.

• Pomaga zwiększyć wydajność produkcji poprzez magazynowanie profili wychodzących ze zgrzewarki przed ich przekazaniem do oczyszczarki naroży.

CM 620 CNC Maszyna do Czyszczenia Naroży

• Wysokoprędkościowe i precyzyjne czyszczenie naroży dzięki 2 osiom sterowanym systemem serwo.

• Automatyczny dobór noża w zależności od wybranego rodzaju okleiny profilu (kolor / biały).

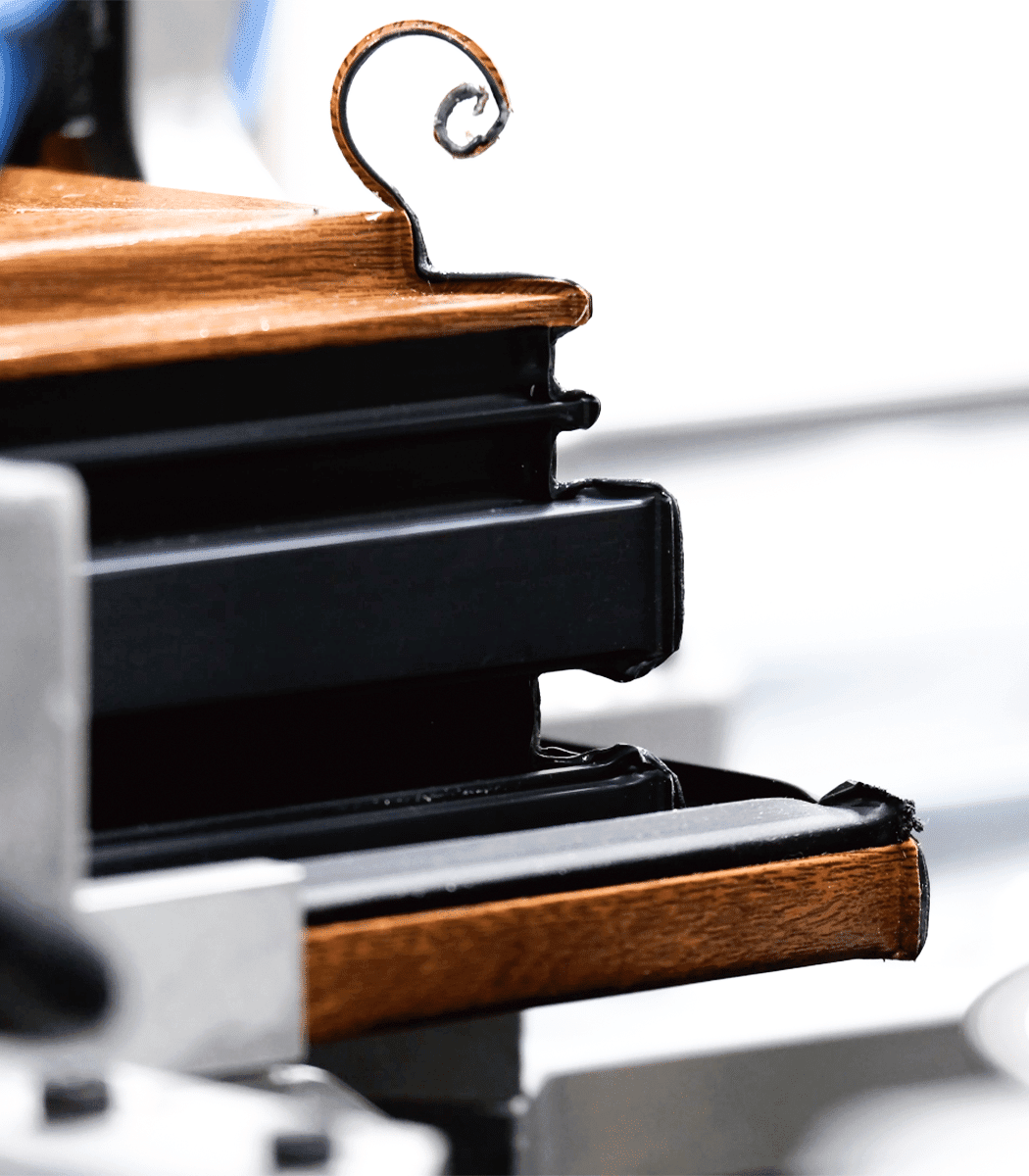

• Wysokiej jakości efekt czyszczenia naroży dzięki trwałym, specjalnie zaprojektowanym nożom i frezom.

• Wysokiej jakości rezultaty czyszczenia powierzchni dzięki automatycznemu systemowi pomiarowemu.

• Przemysłowy System Sterowania Oparty na Komputerze PC (Beckhoff)

• Zdalne połączenie pulpitu poprzez Wi-Fi lub połączenie sieciowe.

• Transfer plików przez USB lub sieć.

• Łatwe wsparcie programowania poprzez pliki w formatach DXF i DWG.

• Centralny system smarowania dla wszystkich łożysk, osi oraz łożysk ślizgowych.

• 15” Ekran Dotykowy

• Wysokowydajny przemysłowy komputer PC pracujący w zakresie temperatur od 0°C do 55°C, z systemem operacyjnym Windows XP Embedded oraz konstrukcją bezwentylatorową.

• Wszystkie komunikaty alarmowe są wyświetlane na interfejsie maszyny dzięki oprogramowaniu opracowanemu przez dział badań i rozwoju oprogramowania SCHTEC.

• Dzięki prywatnemu połączeniu pulpitu zdalnego, opracowanemu przez dział badań i rozwoju oprogramowania SCHTEC, doświadczeni technicy serwisowi mogą łączyć się z systemem automatyki maszyny oraz jej interfejsem w celu usuwania usterek lub diagnozowania problemów.

Opis Produktu

Schtec SSL 1 to w pełni automatyczna linia zgrzewania i CNC czyszczenia naroży, zaprojektowana do produkcji okien i drzwi PVC. Zgrzewa wszystkie cztery naroża jednocześnie z dokładnością 0,1 mm, zapewniając szybkie i wysokiej jakości rezultaty. Po zgrzewaniu rama jest automatycznie obracana i czyszczona za pomocą noży CNC. Dzięki sterowaniu temperaturą PID, zarządzaniu za pomocą przemysłowego komputera PC oraz wydajności przekraczającej 400 ram na godzinę, SSL 1 oferuje niskie wskaźniki błędów i wysoką prędkość pracy. Automatyczne funkcje obracania i czyszczenia minimalizują ingerencję operatora, zwiększając efektywność. Linia SSL 1 stanowi idealne rozwiązanie automatyzacyjne dla producentów okien i drzwi PVC.
