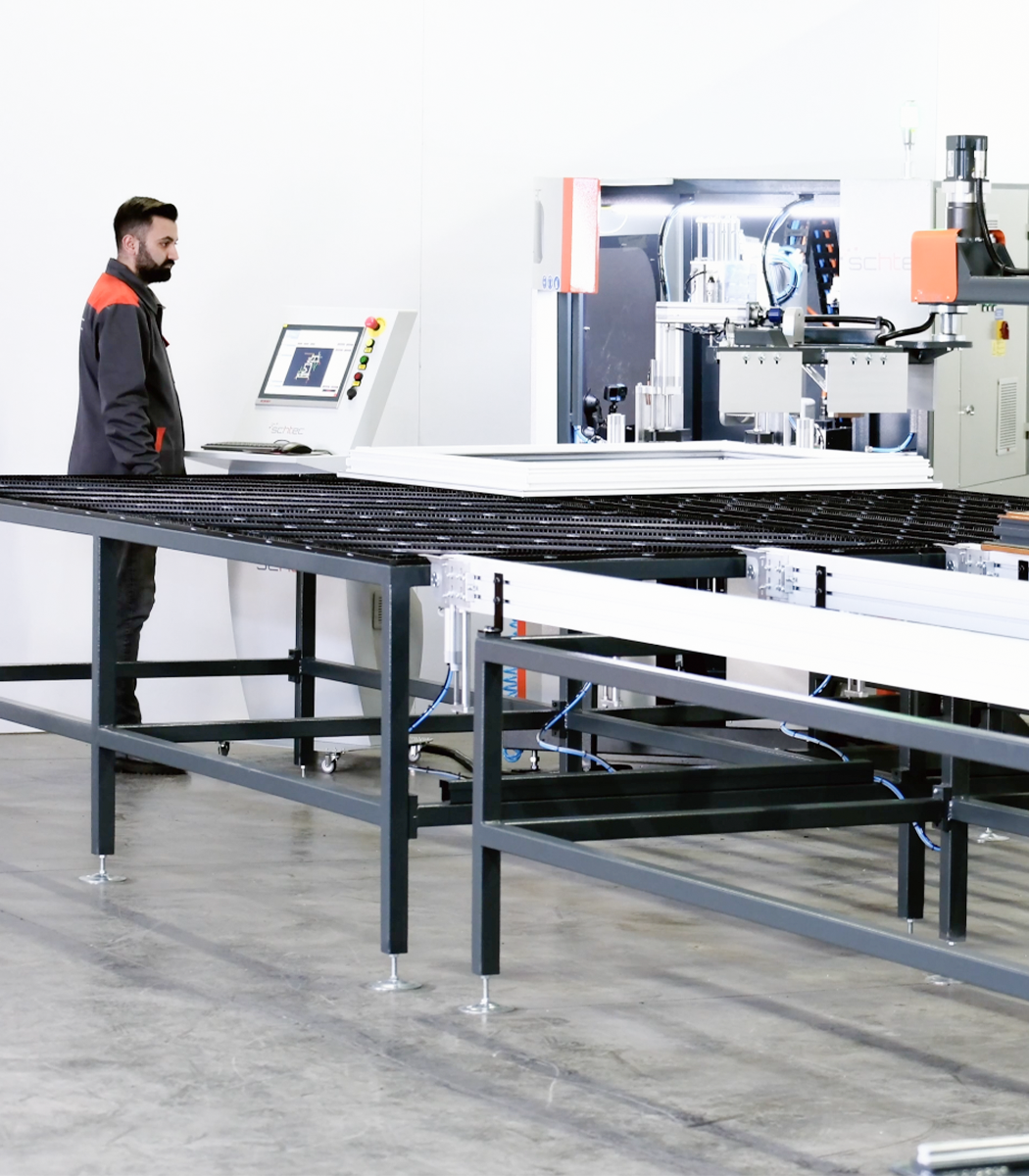

SSL 1/SP Автоматизированная Линия Четырехголовой Сварки

Стандартные функции

SSL 1/SP Автоматизированная Линия Четырехголовой Сварки

• Состоит из WM 740 4-х точечного сварочного аппарата, CS 810 буферной станции охлаждения, TS 820 поворотной станции Роботизированного дизайна и CM 620 Углозачистного станка с ЧПУ

• Весь процесс контролируется промышленным компьютером от сварки до зачистки, включая охлаждение и параметры поворота

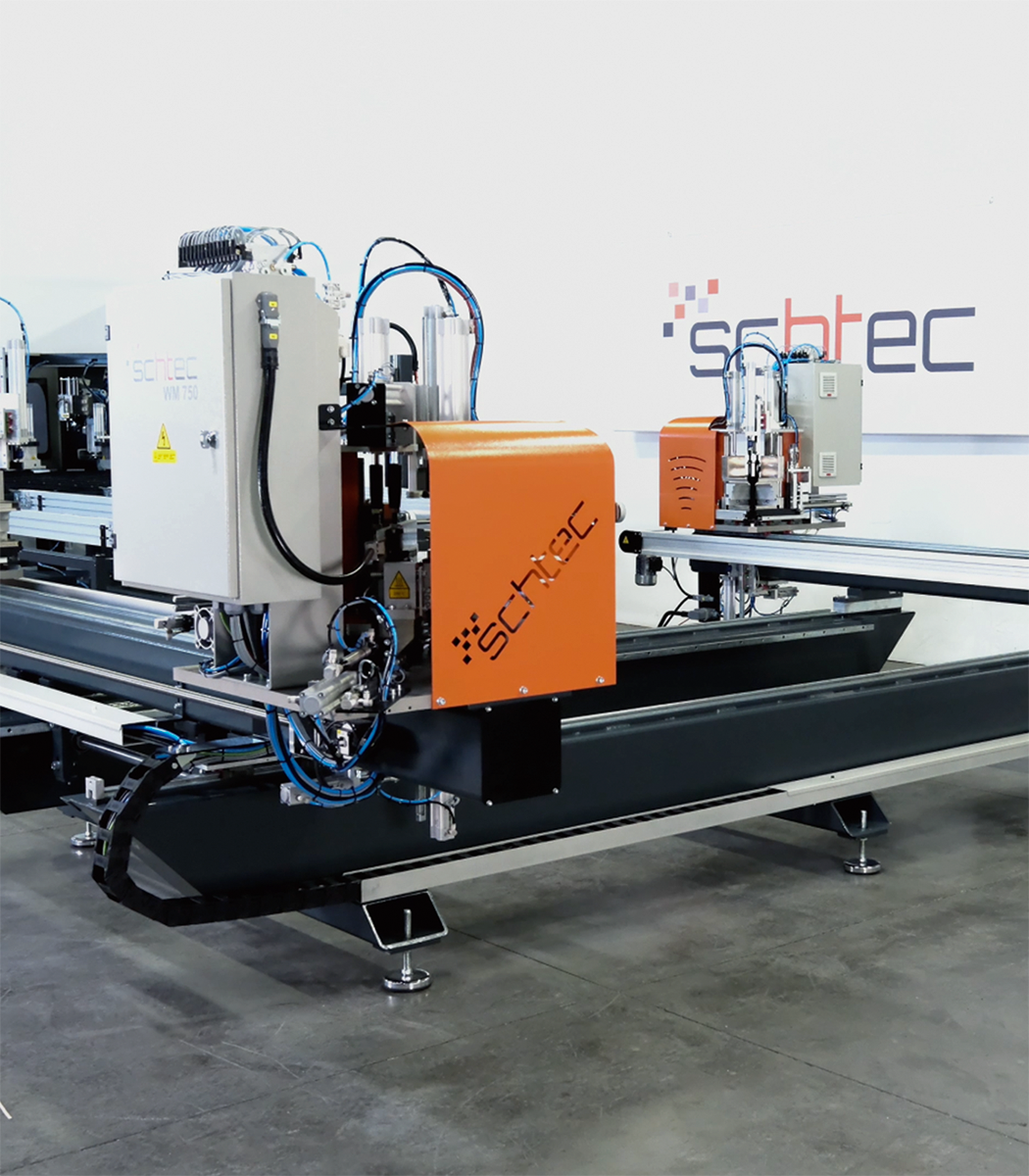

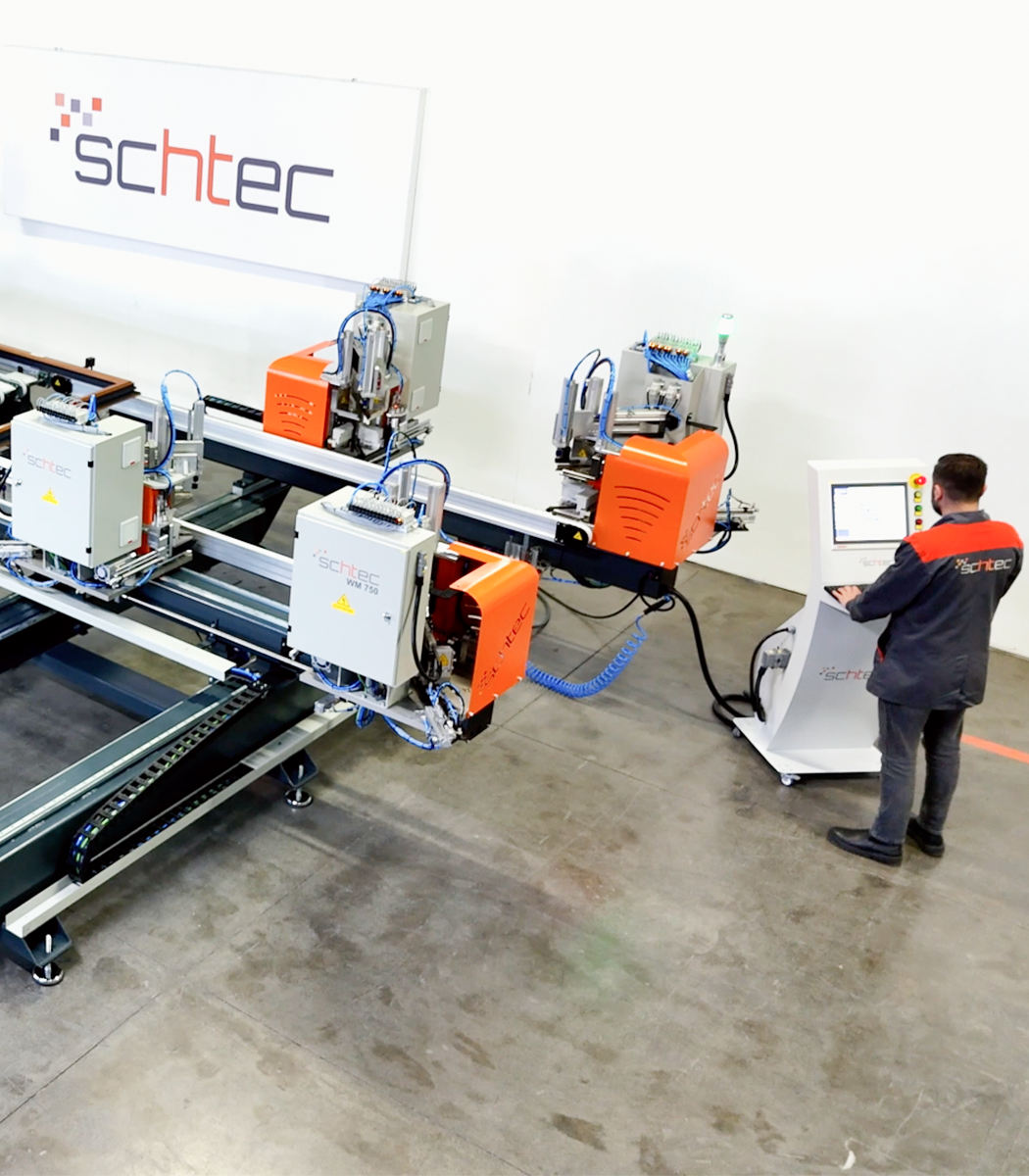

WM 750 Четырехголовый Сварочный Станок

• Сваривает четыре угла ПВХ профилей одновременно с высокой точностью и прочностью

• Оси станка перемещаются с помощью Серводвигателя (Оси контролируются 3-мя серводвигателями)

• Специально разработанная технология параллельной сварки, повышающая качество и прочность соединения

• Внутренне спроектированная конструкция для автоматического выбора диапазона сварки 0,2 и 2 мм

• Beckhoff - высоко производительный промышленный ПК под управлением Windows XP Embedded. Работает между 0 °C - 55 °C. Без вентиляторное охлаждение процессора, сенсорный экран 15"

• Передача данных через сетевое соединение, подключение к проводной сети или интерфейса USB

• Возможность создания базы данных параметров сварки для всех профилей на предприятии (до 10.000).

• Температуру сварки, время плавления и сжатия можно регулировать индивидуально для каждого типа профиля

• Все оси станка перемещаются посредством шариковинтовых передач и зубчатой рейки из закаленной стали, что обеспечивает точность и долговечность

• Нагрев контролируется ПК с PID управлением, обеспечивая хорошие результаты сварки в соответствии со стандартами

• Режим «лето/зима» выбирается автоматически, что позволяет быстро и эффективно регулировать температуру.

• Крепкая механическая конструкция нагревательных плит, расположенных горизонтально, гарантирует равномерное распределение температуры даже в жестких рабочих условиях

• Простая и быстрая смена тефлона со специально разработанной рулоновой системы

• Простая и быстрая замена цулаг

• Система регулирования давления позволяет эффективно работать с подходящим давлением

• Белые или цветовые профили можно сваривать с одинаковой точностью

• Центральная система смазки минимизирует затраты времени на обслуживание

• Можно создавать ежедневные, еженедельные, ежемесячные и годовые отчеты производства

• Световые барьеры и оборудование для обеспечения безопасности в соответствии с CE

• Подключения через промышленный Ethernet для стабильности и точности связи с высокоскоростной передачей данных между сваркой и Углозачистной Станок c ЧПУ

• Все сообщения об ошибках и состоянии системы можно наблюдать на экране благодаря программному обеспечению HMI, разработанного отделом программного обеспечения Schtec

• Возможность удалённого обслуживания и диагностики с подключением ко всей системе автоматизации.

TS 820 Поворотная Станция с Роботизированным Захватом

• Исполнение функции поворота с механическим захватом на основе роботизированной техники с высокой скоростью и высокой точностью

• Стабильный процесс поворота с высоко прочным механизмом захвата

• Расчет скорости поворота происходит автоматически согласно геометрической форме рам, веса армирования и других факторов

• Все оси станка перемещаются посредством зубчатореечных передач из закаленной стали, которая обеспечивает точность и долговечность

• С специальной роботизированной системой поворота зачистной станок расходует минимальную энергию на перемещение и экономит время обработки

• Экономит 12 м² рабочей площади благодаря новому дизайну поворотной станции, размещенной на углу линии

• Время на поворот для небольших рам 1 сек, а для всех других размеров между 1,5 - 4 сек.

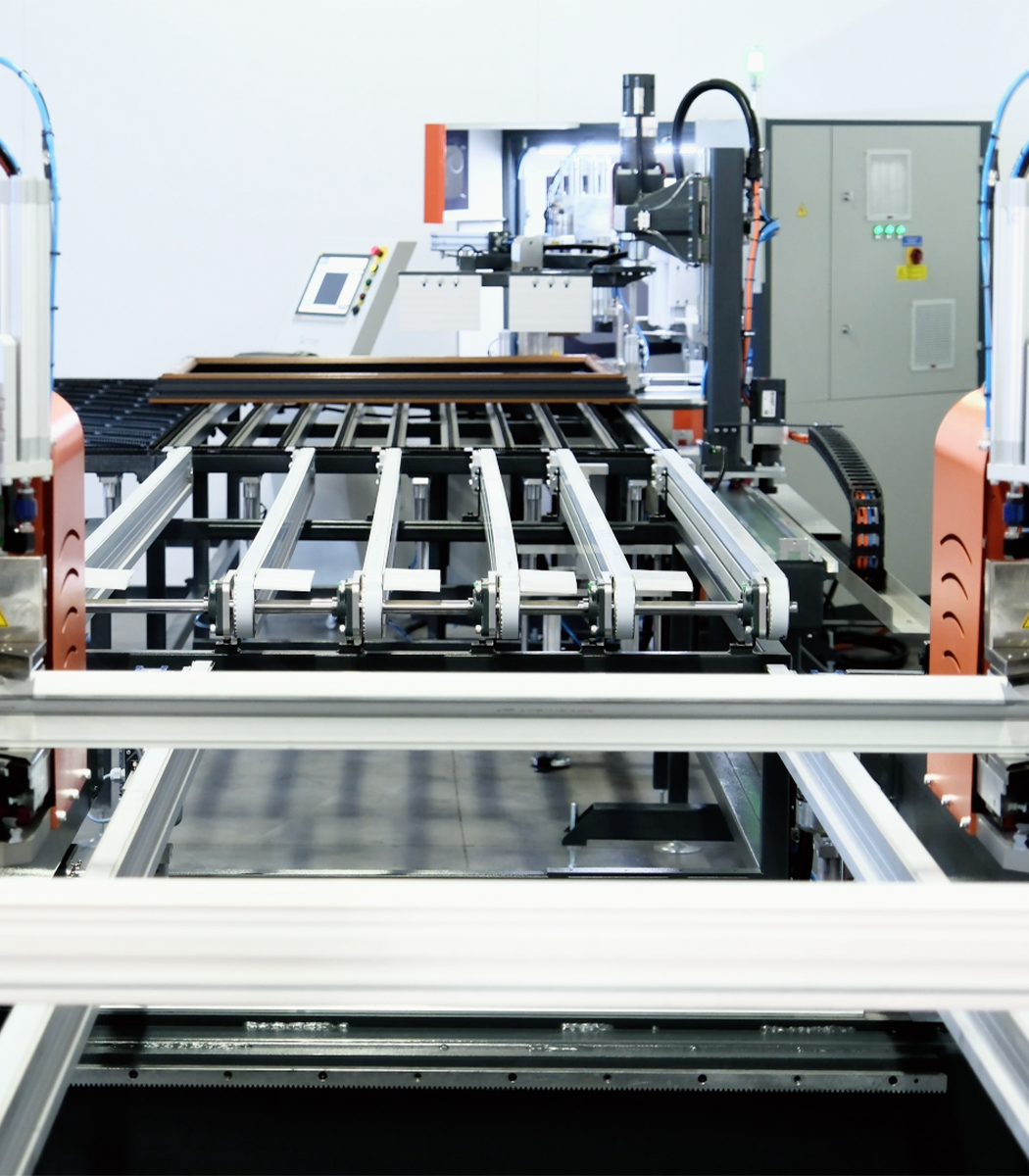

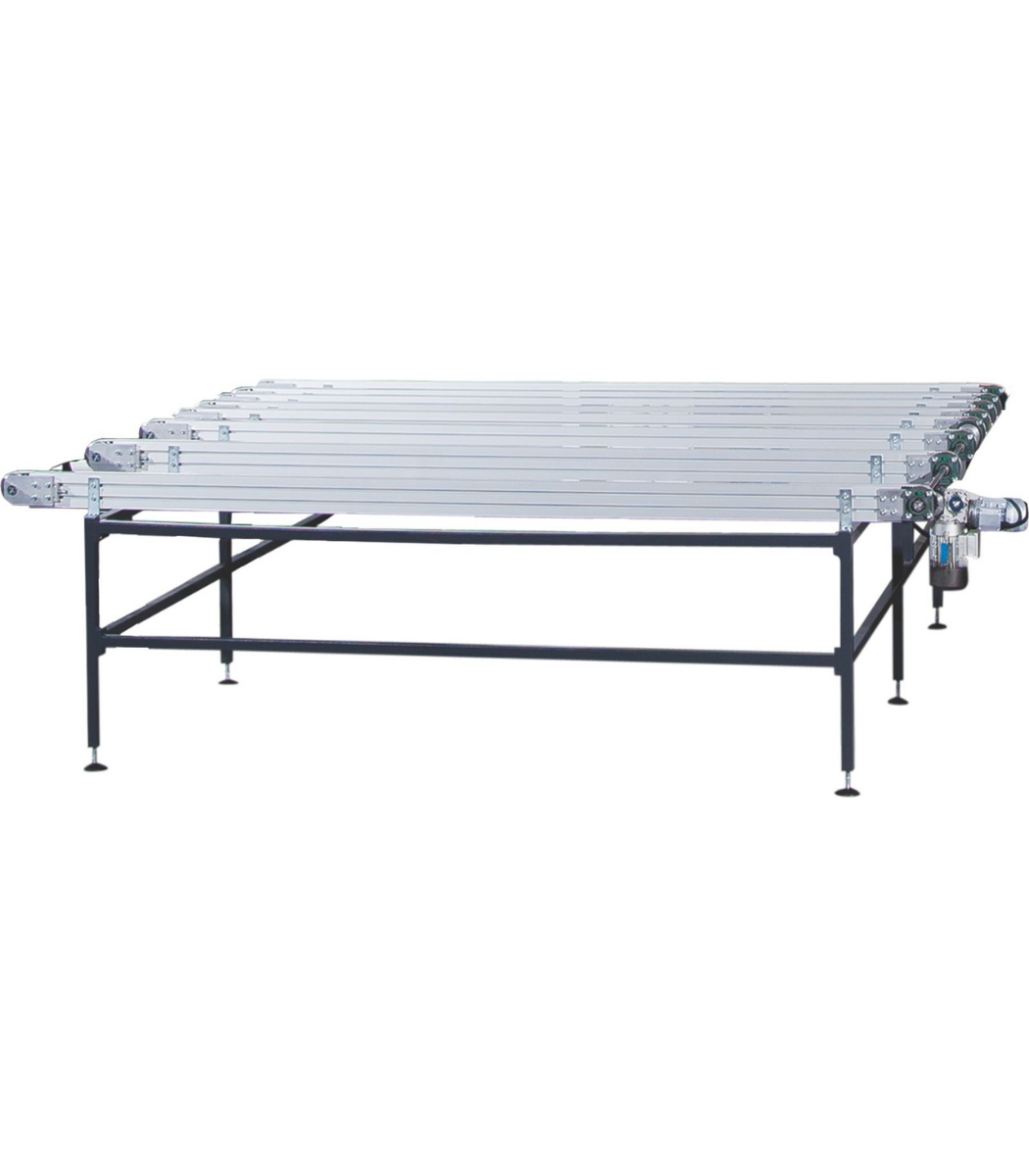

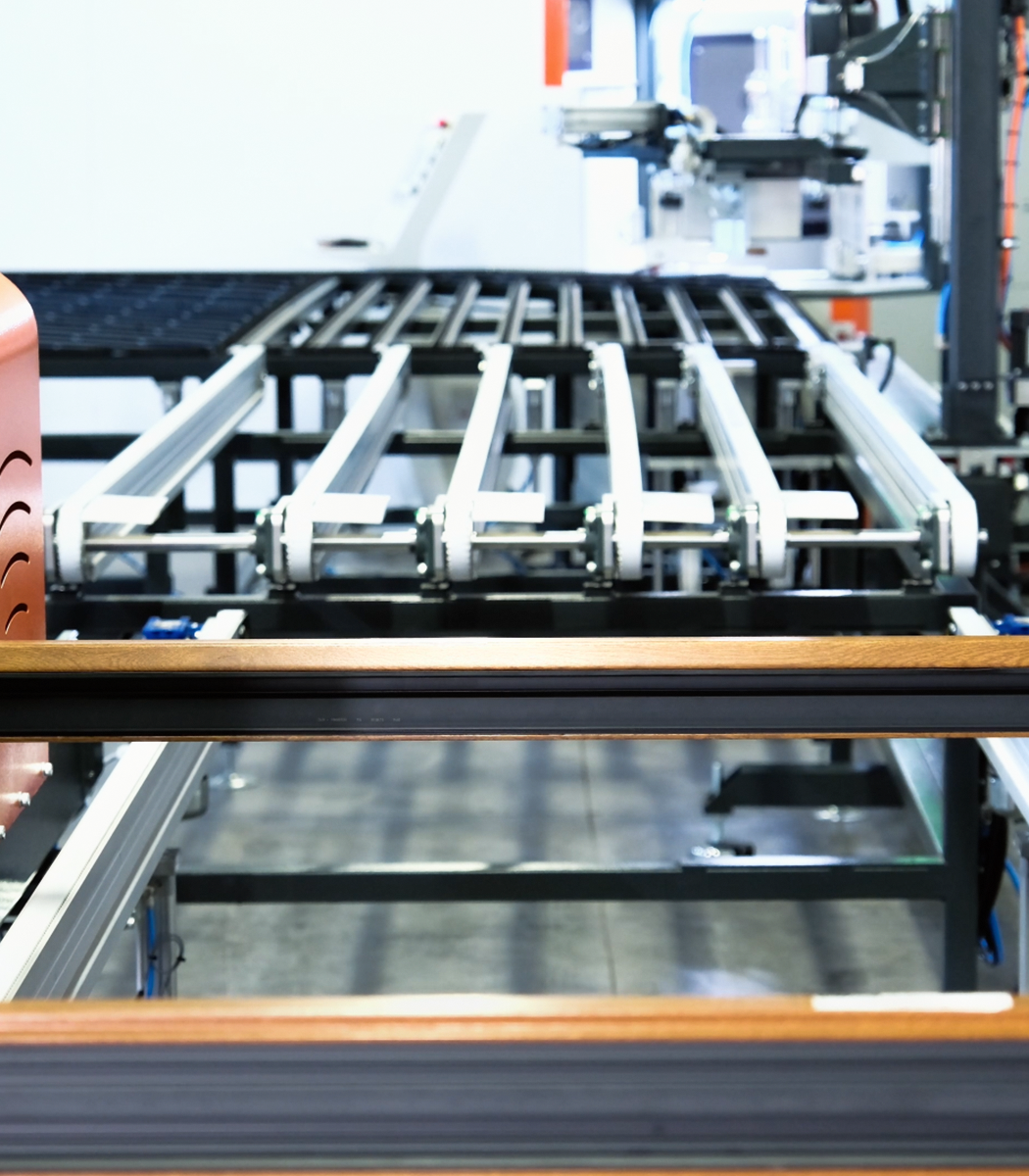

CS 810 Станция Охлаждения и Выдержки

• Буферная станция для остывания одного периметра, расположенная между угловой зачисткой и сварочной машиной

• Время выдержки может быть установлено на сварочной машине HMI

• Выдерживание 1 периметра обеспечивает непрерывность процесса сварки – зачистки тем самым увеличивает производительность производства

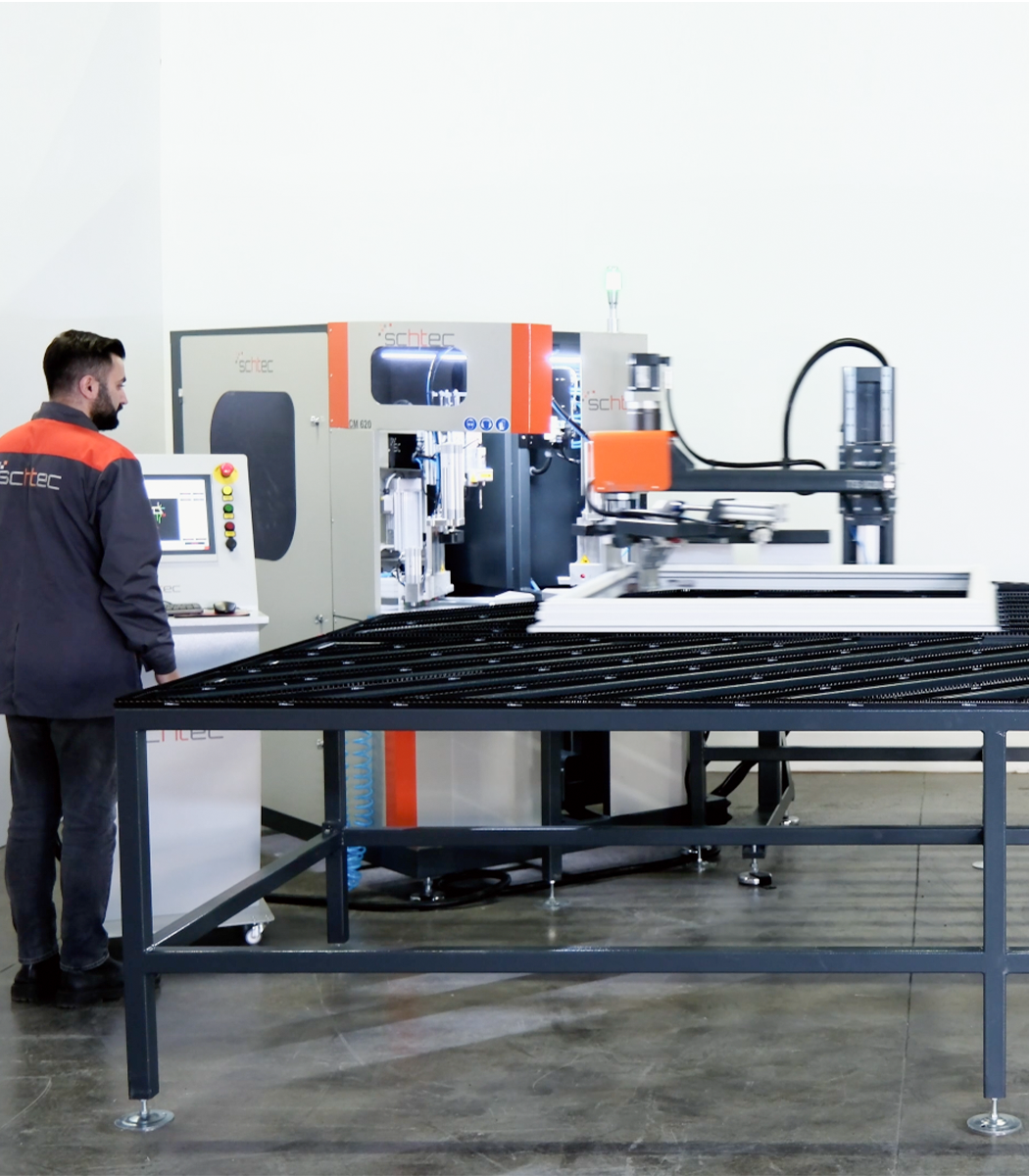

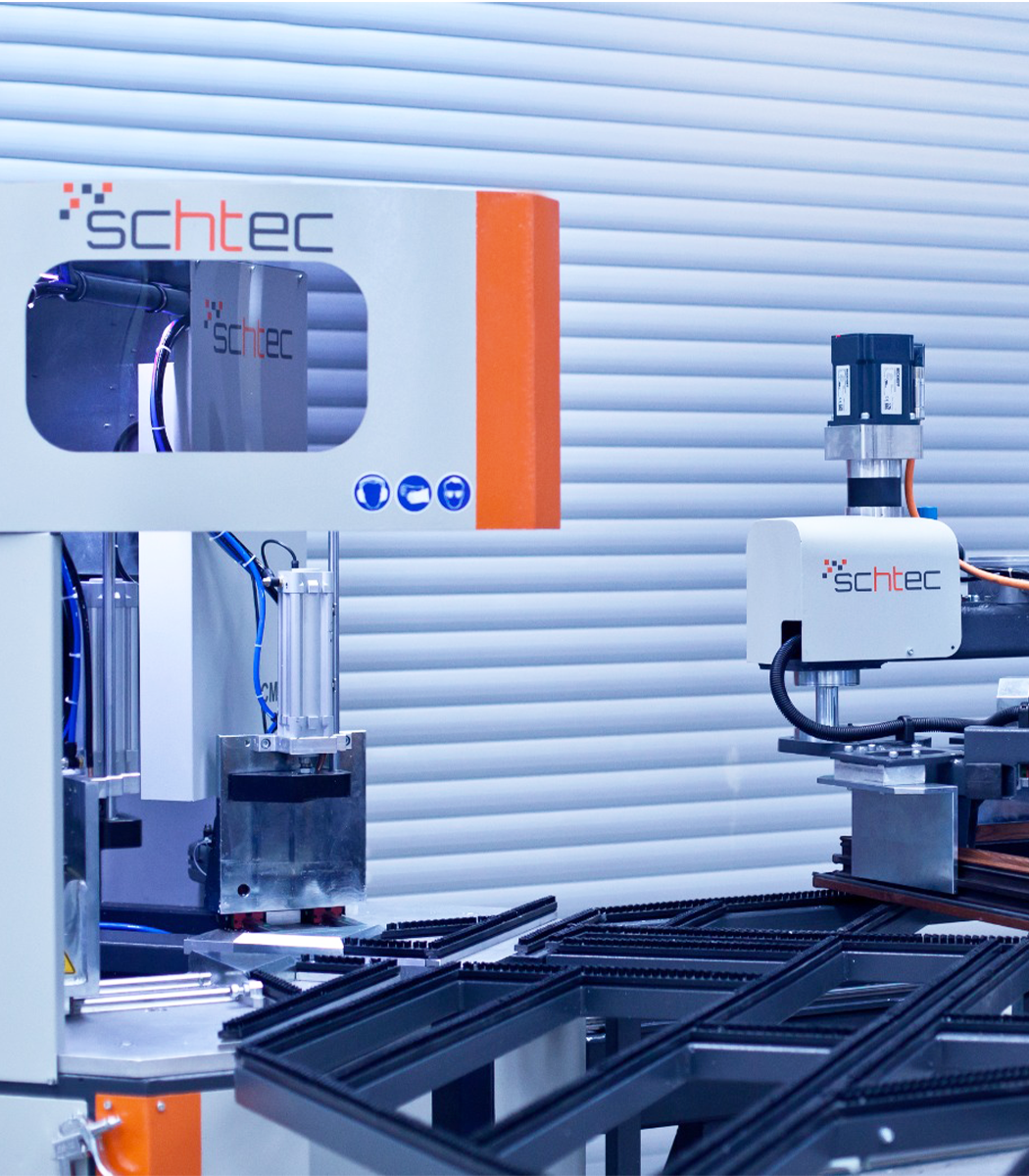

CM 620 Углозачистной Станок с ЧПУ

• Высокоскоростная и точная зачистка углов с сервоуправлением по 2 осям.

• Автоматический выбор ножей для выбранного типа профиля (цветной / белый)

• Высокое качество очистки углов благодаря повышенной износостойкости и специальному дизайну ножей и режущих инструментов

• Безошибочная очистка поверхностей благодаря автоматической измерительной системе

• Управление на базе Промышленного ПК (Beckhoff)

• Удаленное подключение к рабочему столу через Wi-Fi или сетевое подключение

• Передача файлов по USB или сети

• Простая поддержка программирования через DXF, DWG форматы файлов

• Централизованная система смазки

• 15" сенсорный экран

• Высоко производительный промышленный компьютер работает между 0C - 55C с операционной системой Windows XP Embedded и безвентиляторным дизайном

• Все сообщения об ошибках отображаются на экране машины с помощью интерфейсной программы, разработанной отделом программного обеспечения SCHTEC

• Возможность удалённого подключения для диагностики и обслуживания.

Описание продукта

Schtec SSL 1 / SP предлагает автоматизированные решения для сварки и очистки углов при производстве ПВХ-окон. Система включает четырёхголовочный сварочный станок WM 750, охладитель CS 810, роботизированный поворотный модуль TS 820 и углозачистной станок CNC CM 620. Обеспечивает быструю и точную обработку за 1–4 секунды с точностью 0,2 мм. Благодаря сенсорному экрану 15” и ПК Beckhoff система удобна в эксплуатации. С производительностью 400–440 рам в час она обеспечивает высокую эффективность, а централизованная система смазки и сервисная поддержка SCHTEC упрощают обслуживание.
