SVMC 120 Profil İşleme ve V-Tipi Kesim Merkezi

Standart Özellikler

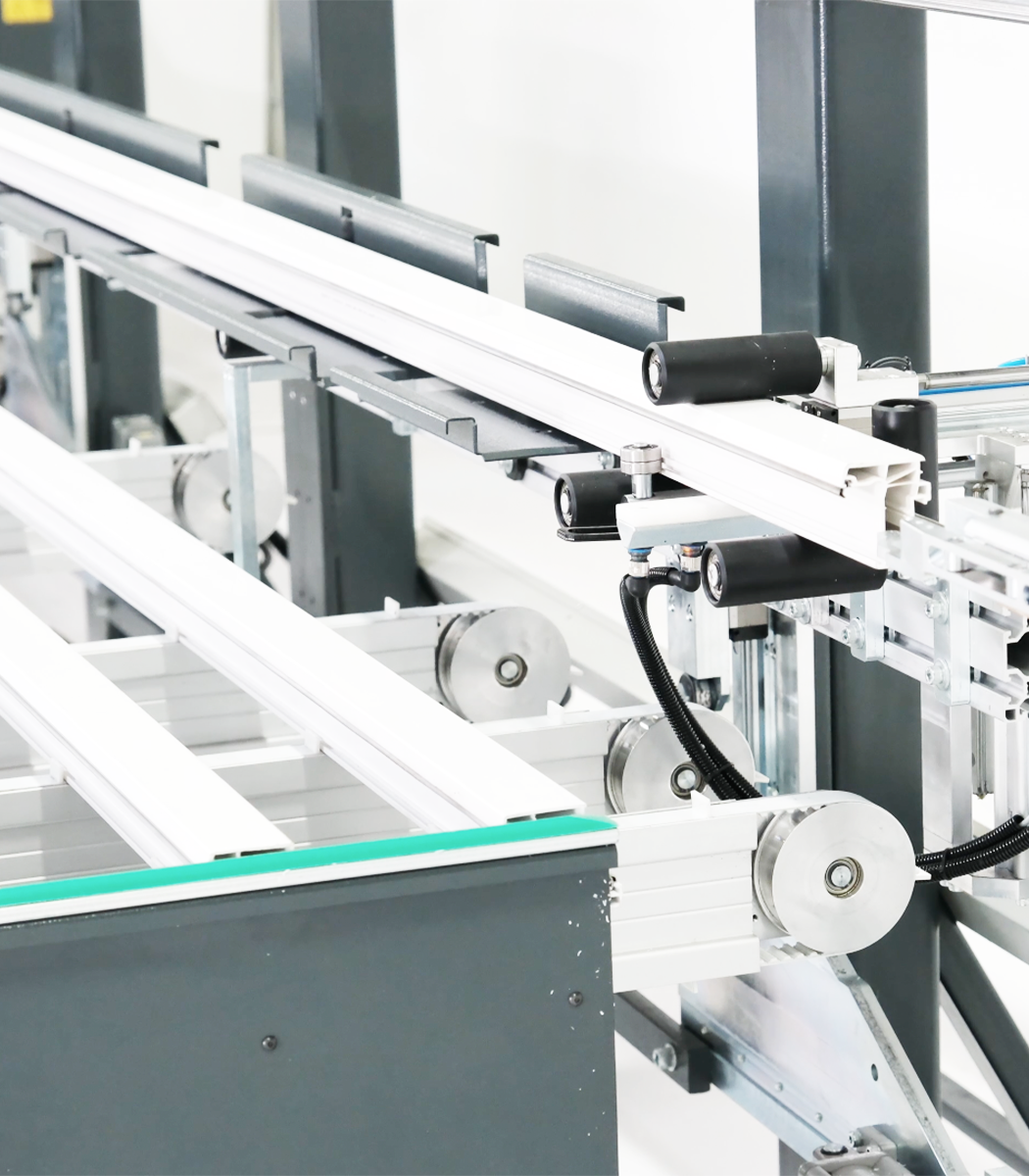

• Besleme magazini maksimum 6,5 m uzunluğa kadar 11 adet profil yükleyebilir.
• Makinedeki eş zamanlı optimizasyon özelliği sayesinde artan profiller kendi kendine optimize edilir, FDS kontrolü ve makine kontrolü arasında geçiş yapılabilir.
• Yükseklik ve genişlik algılama sistemi doğru profilin yüklendiğinden emin olur.
• Yeni tasarlanmış yükleme istasyonu aynı anda profil yüklemeyi mümkün kılarak değişim verimliliğini artırır.

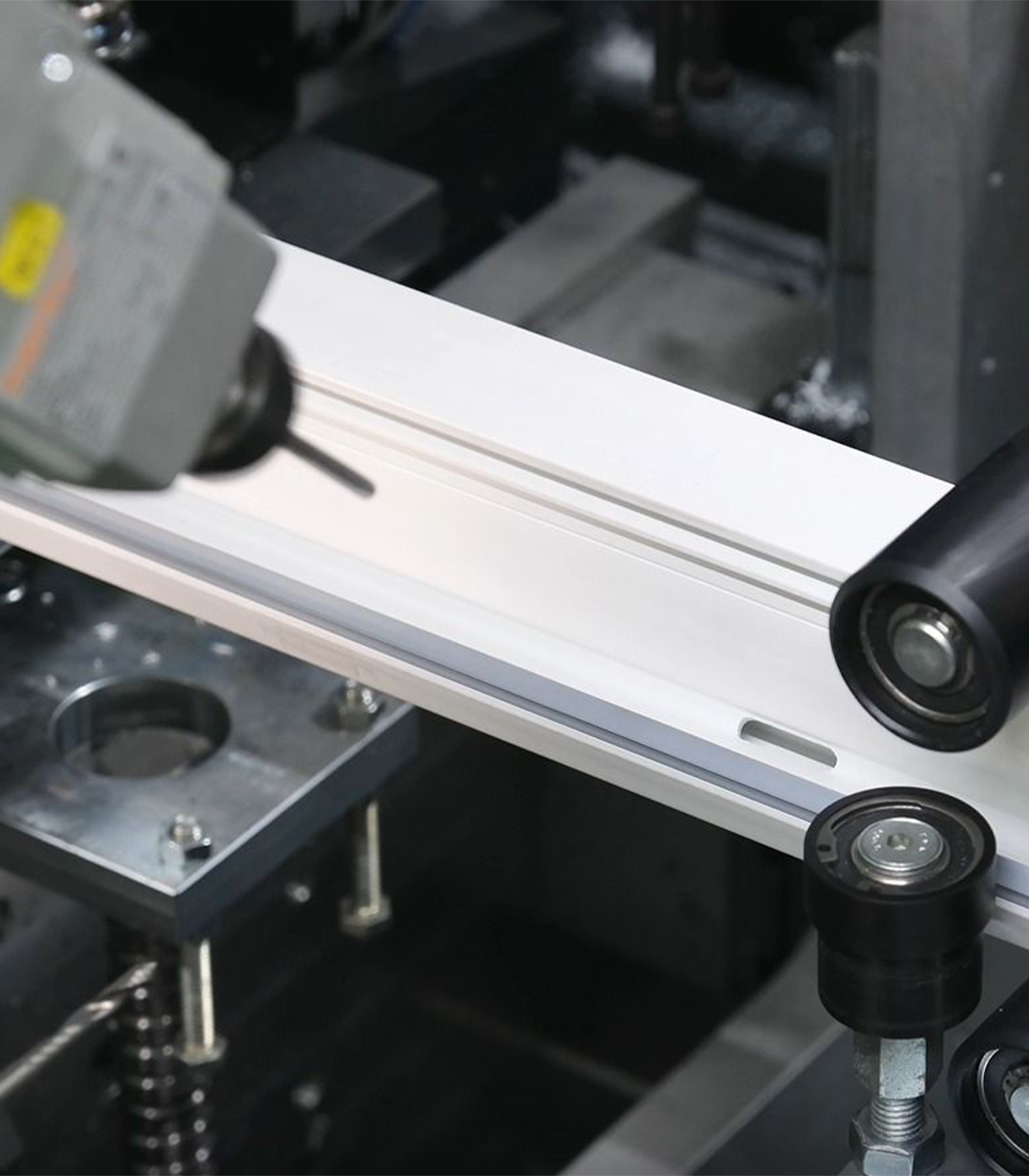

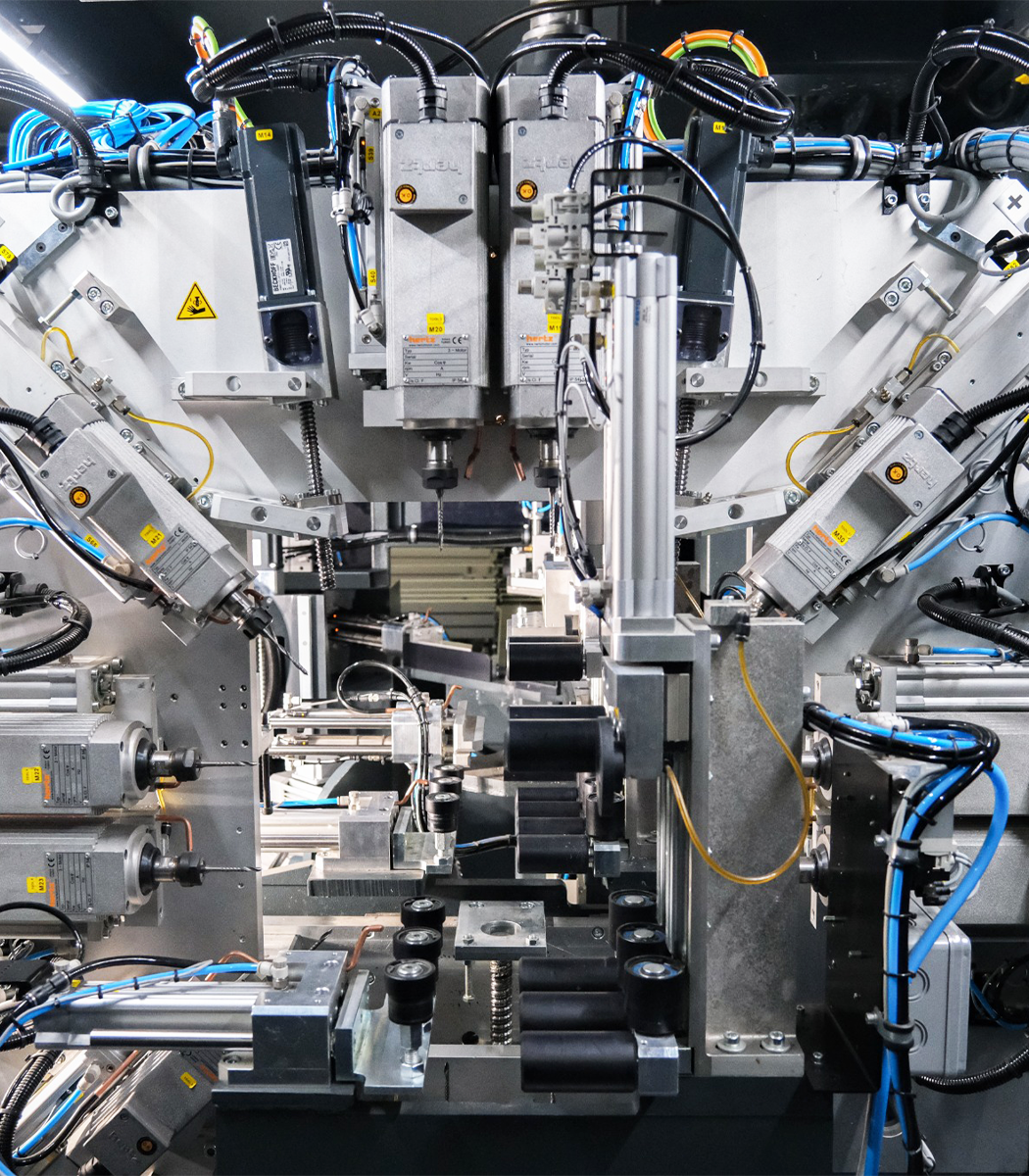

• Dört eksenli portal, 0°, 90°, 180° ve 270° açılarında 5 mm ve 8 mm frezeler kullanan 11 yüksek hızlı freze motoru ile donatılmıştır. Ayrıca farklı tahliye açılarına sahip profiller için üç servo kontrollü açılı freze ünitesi bulunur.
• Bu yapı SVMC 120’nin PVC profiller üzerinde drenaj, işaretleme, euro silindir delikleri, menfezler, menteşe ve kol delikleri, euro kanal açma gibi tüm hazırlıkları yapmasını sağlar.
• Dört eksenli portal üzerindeki yüksek verimli eş zamanlı frezeleme işlemleri, kapı kolları ve menfez gibi bileşenlerin üstten ve alttan aynı anda işlenmesine olanak tanır.

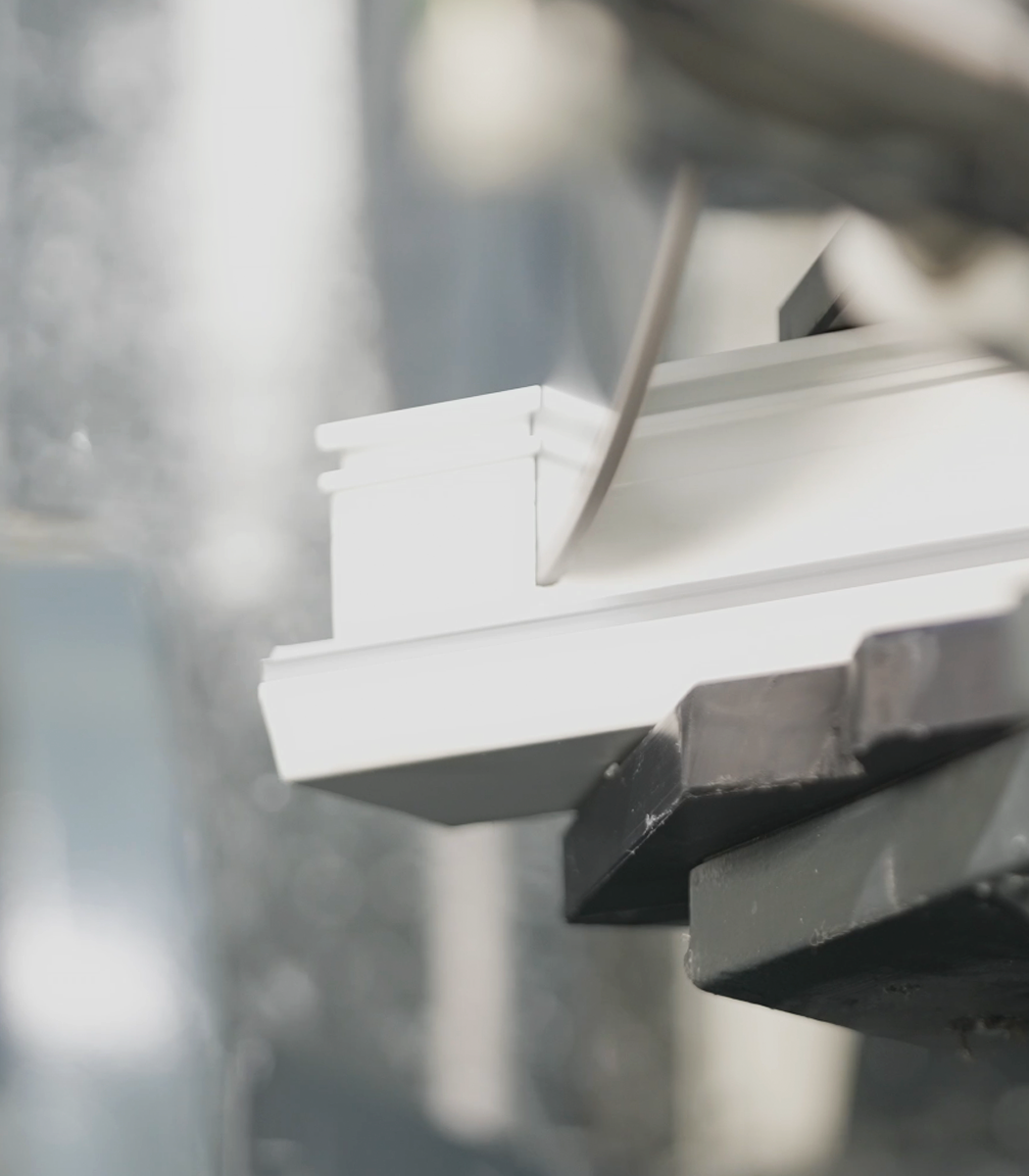

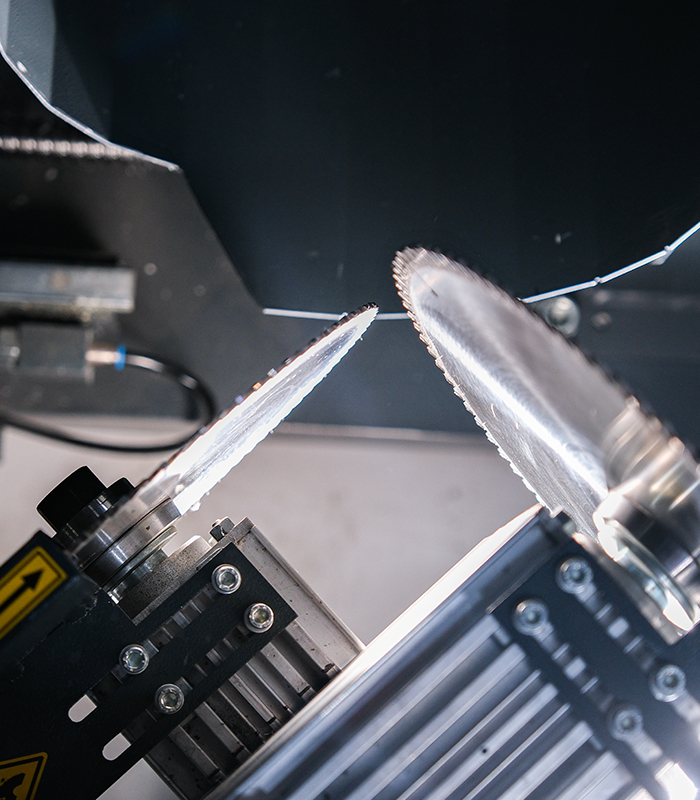

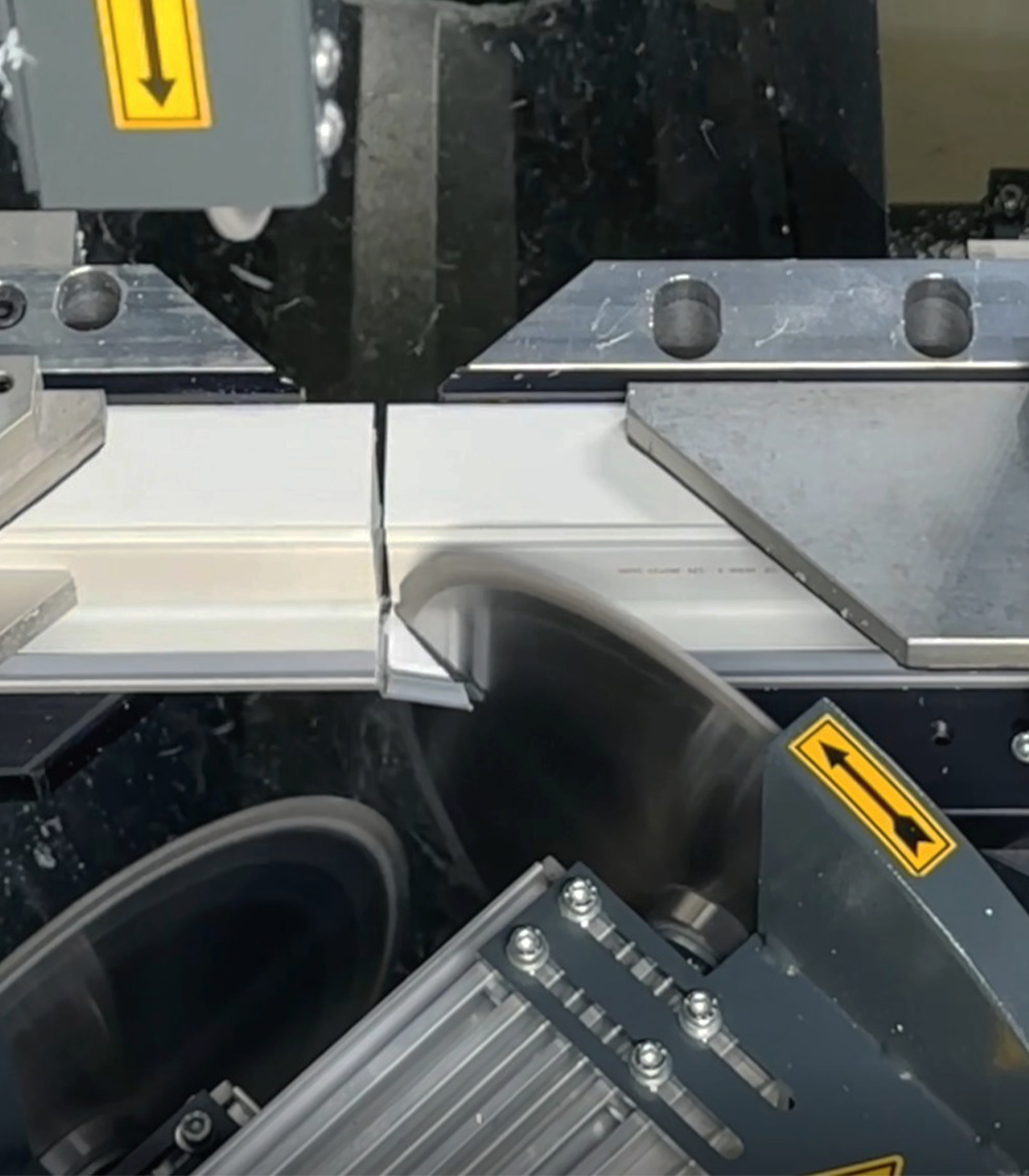

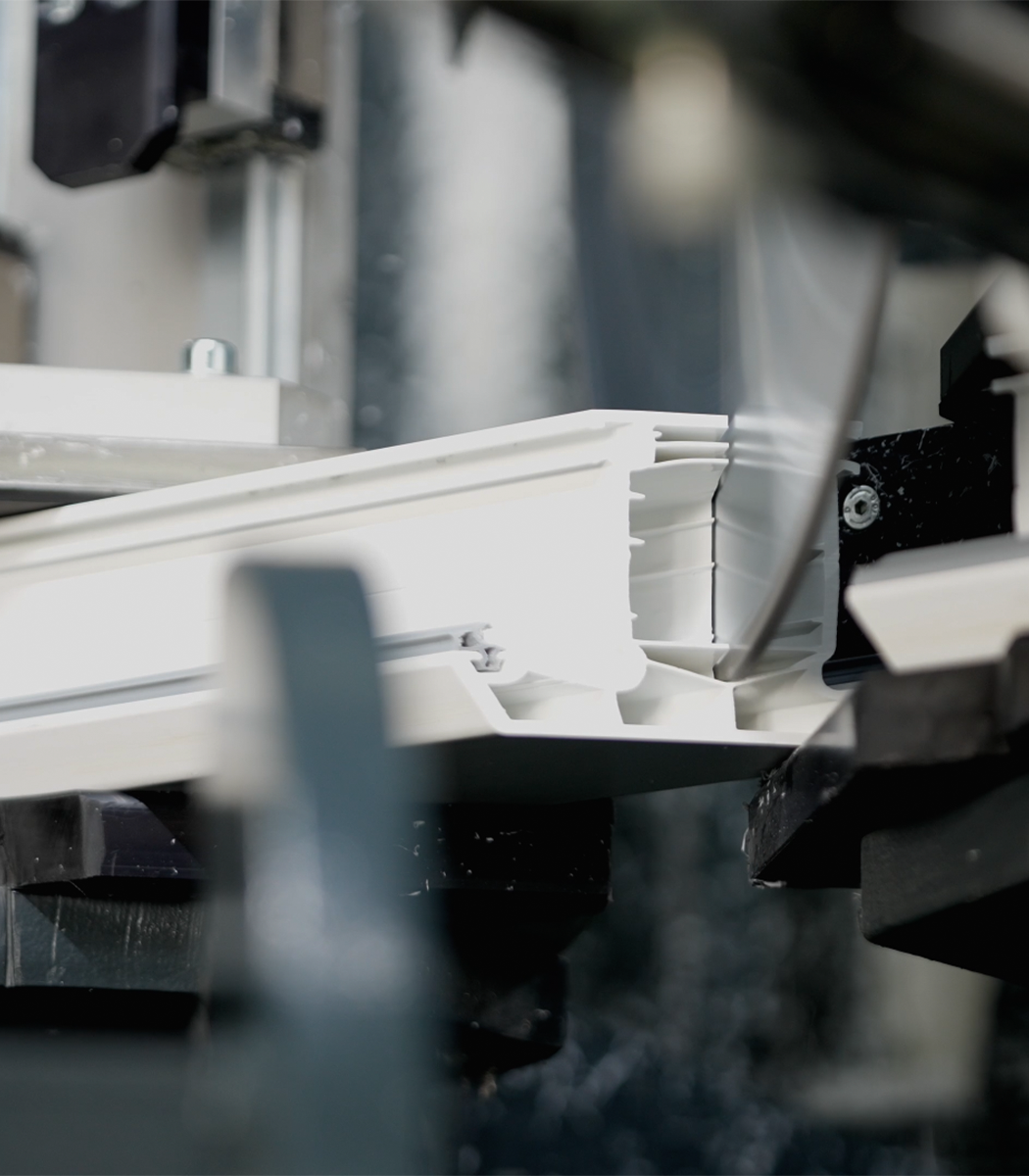

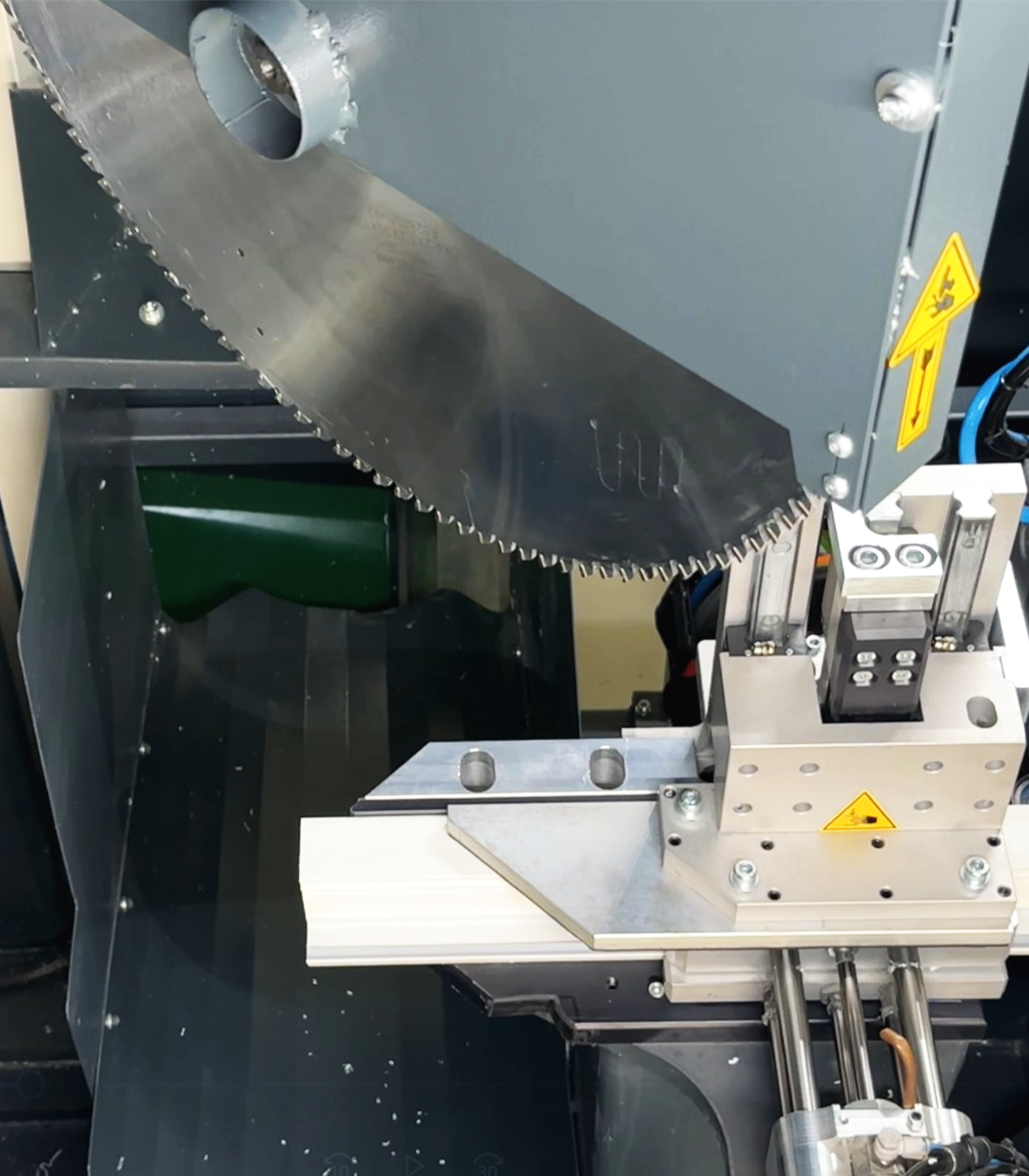

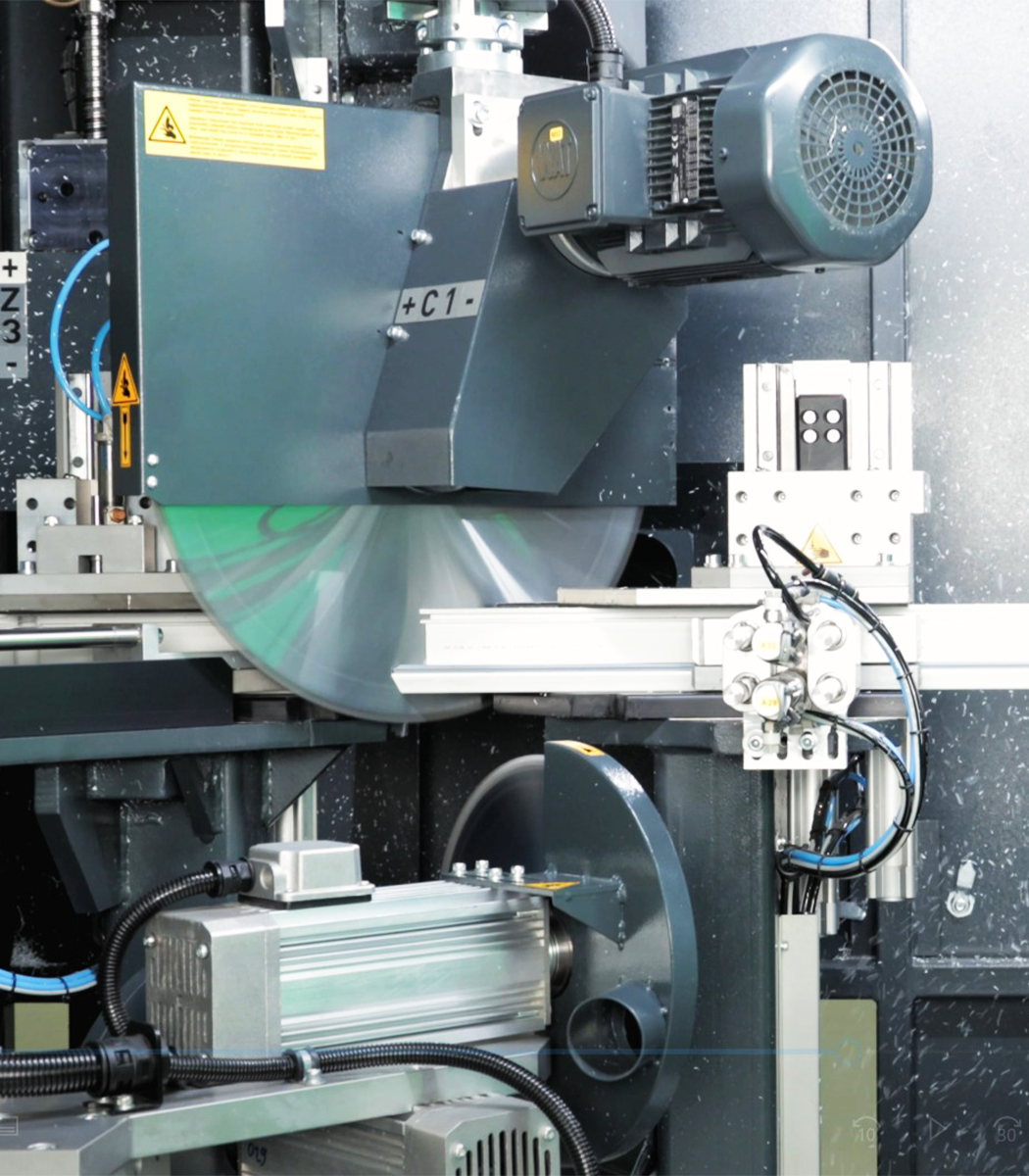

• 30 – 150 derece arası tüm açılar 0.1 derece hassasiyetle servo eksen kontrollü 500 mm çapındaki testere ile kesim.

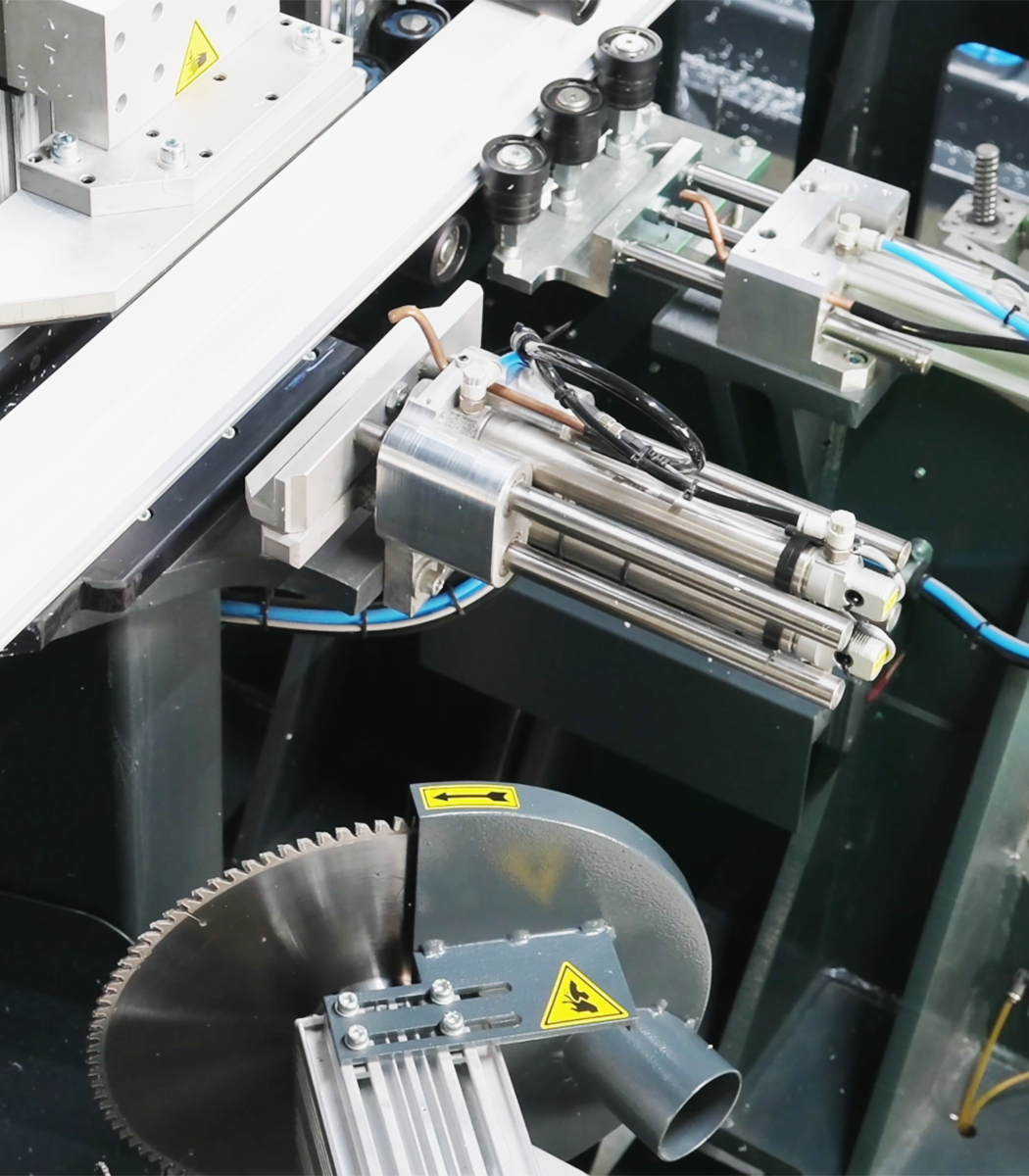

• Yeni tasarlanmış çift sıkıştırma sistemi, eğim ve tırnak bölgelerini ayrı kıskaçlarla sabitler, yazılım kontrollü değişken basınçlar uygulanır.
• Z ve T profilleri için yazılım kontrollü orta kayıt desteği sağlanır.

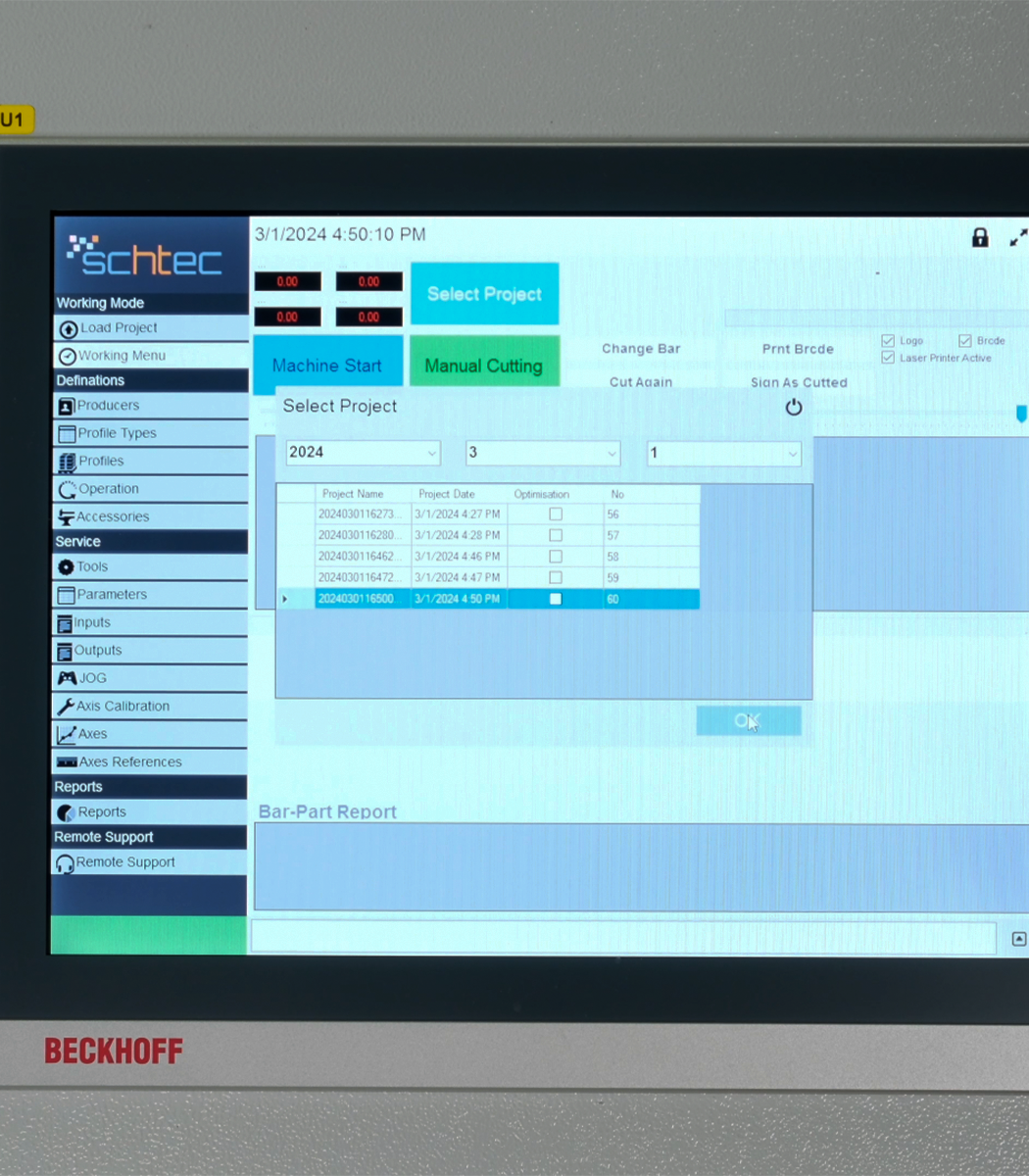

• SCHTEC yazılım departmanı tarafından geliştirilen özel HMI yazılımı, farklı pencere tasarım programlarından veri dosyalarının yüklenmesini destekler ve BM, First Degree gibi İngiltere yazılımları ile uyumludur.
• Tüm alarmlar ve makine arızaları HMI ekranında çözüm önerileri ile birlikte görüntülenir.
• Sistem, Windows Embedded işletim sistemi ile çalışan 15” dokunmatik ekranlı yüksek performanslı endüstriyel PC içerir.
• Beckhoff teknolojisiyle çalışan endüstriyel PC tabanlı servo kontrol sistemi.
• Kullanıcı dostu arayüz üzerinden online arıza tespiti ve sorun giderme.
• USB, Ethernet ve Wi-Fi üzerinden uzak masaüstü bağlantısı ile dosya transferi.
• Makine bakımını kolaylaştıran merkezi yağlama sistemi.
• Testere altında yer alan atık konveyörü ve tüm testere korumalarındaki emiş portları atık yönetimini iyileştirir.

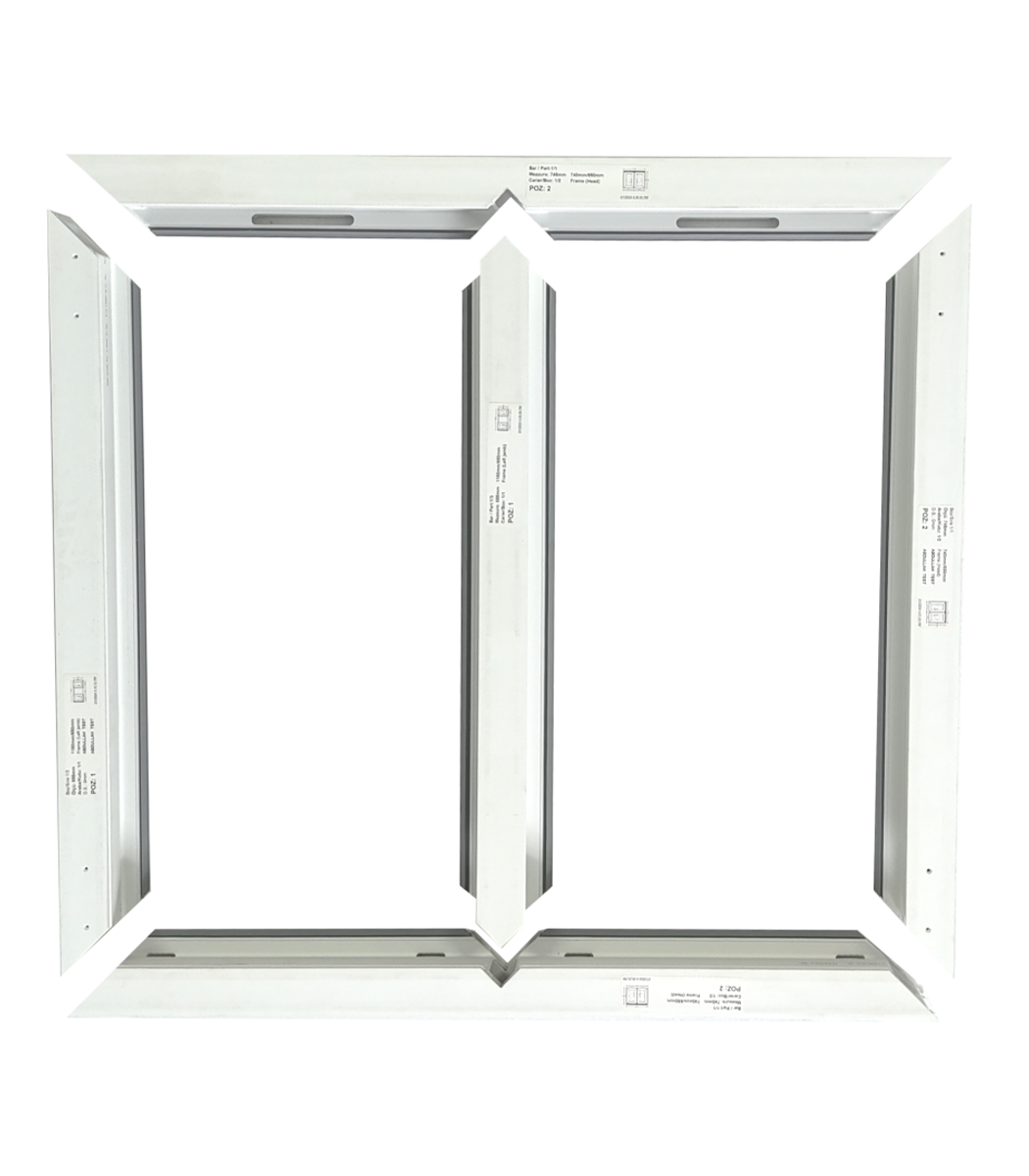

• Makinenin üretim kapasitesi karmaşıklığa bağlı olarak 8 saatte 100–110 çerçevedir, ortalama her 18,6 saniyede bir parça işlenir.

Ürün Açıklaması

SCHTEC SVMC 120, PVC ve alüminyum profillerin V tipi kesimi, delme ve frezeleme işlemlerini tek sistemde birleştiren 4 eksenli servo kontrollü bir merkezdir. 6,5 metreye kadar profilleri asansörlü yükleme sistemi ile sürekli işler. V tipi kesim teknolojisi güçlü ve estetik birleşimler sağlarken, çoklu takım sistemi işlemleri hızlandırır. 15” dokunmatik ekran, kullanıcı dostu yazılım ve Endüstri 4.0 uyumlu bağlantı özellikleri ile SVMC 120 yüksek hassasiyet ve verimlilik sunar.
