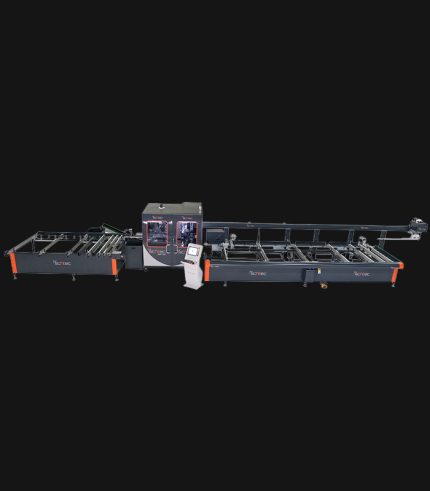

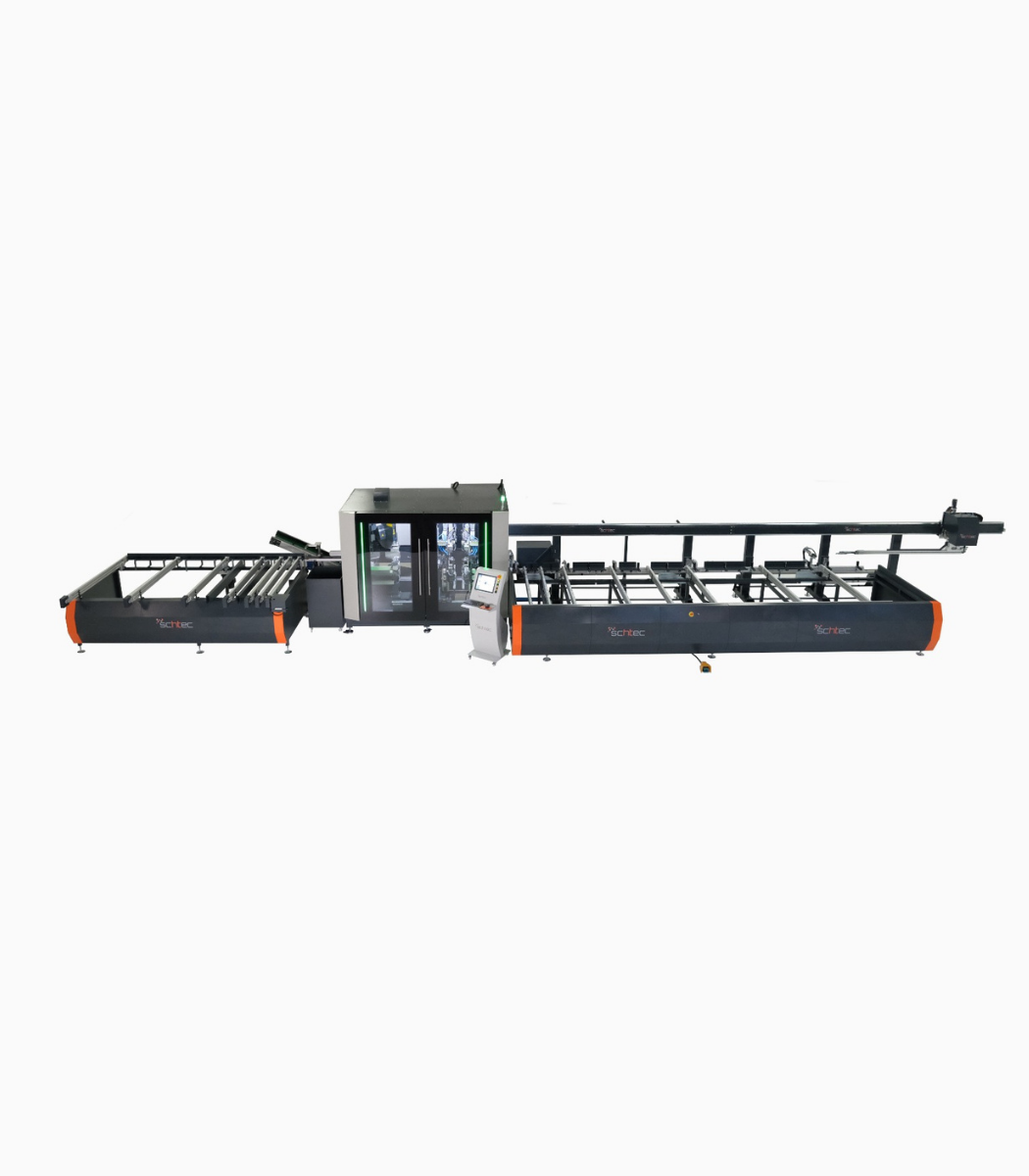

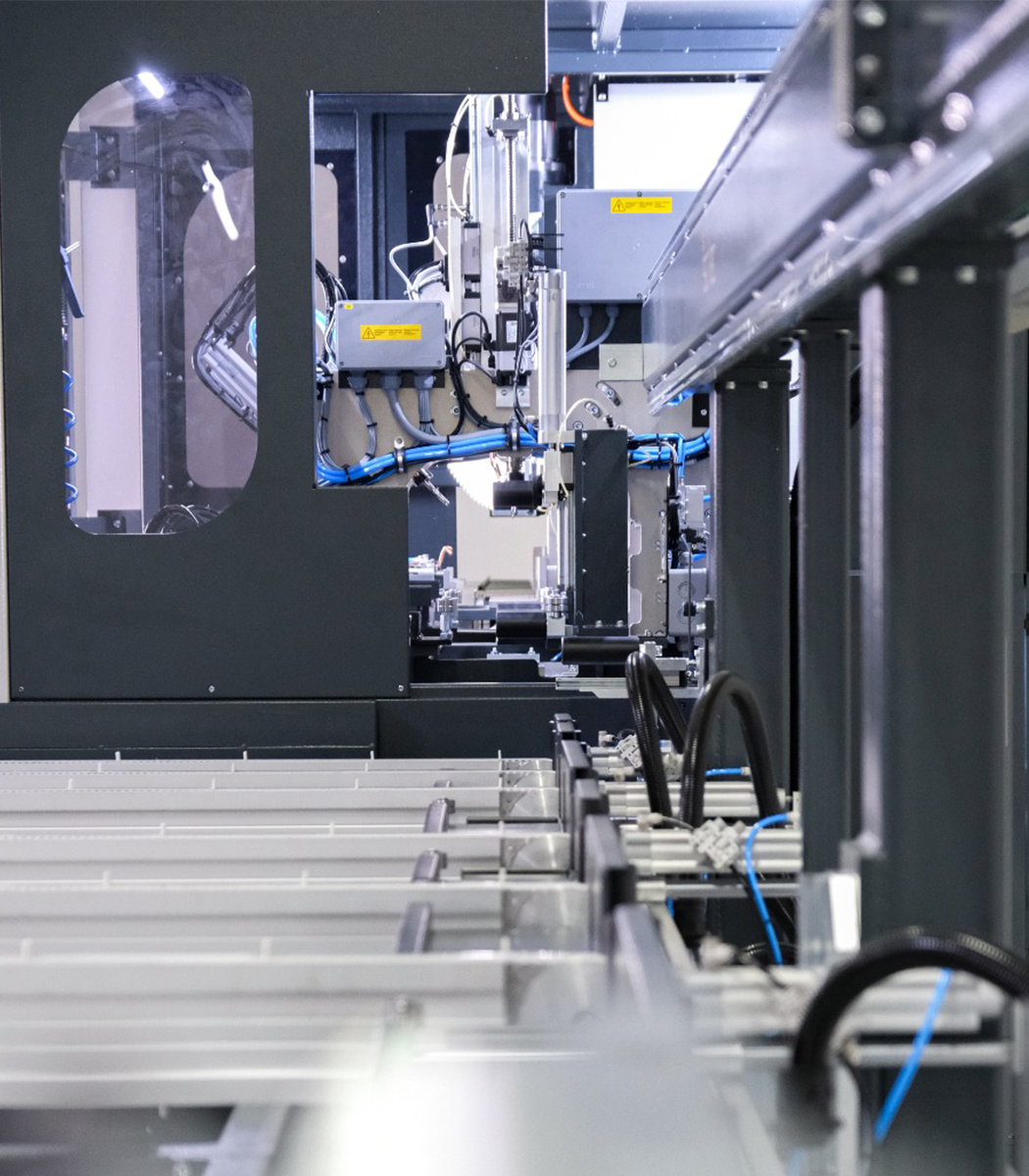

SMC 360 Centro de Corte y Mecanizado para perfiles

Características estándar

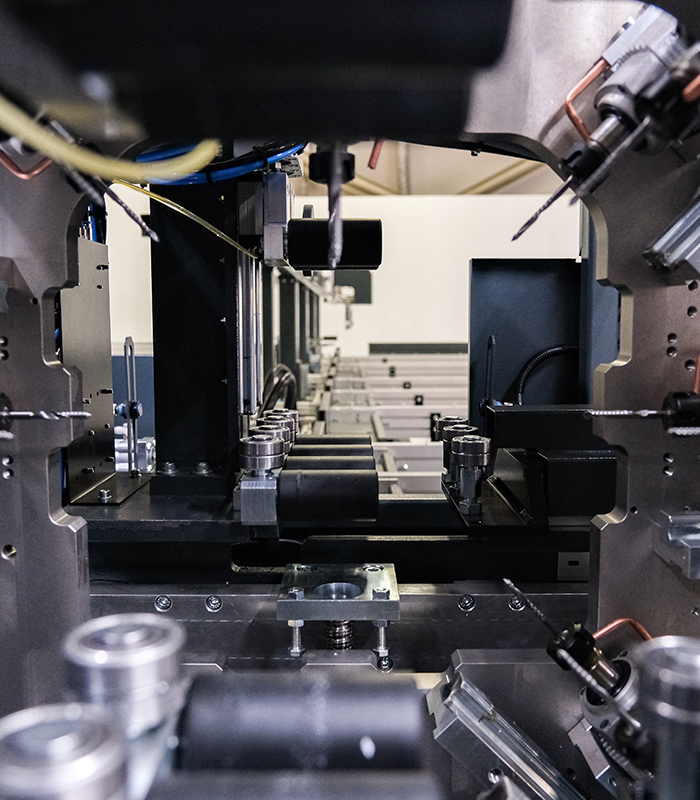

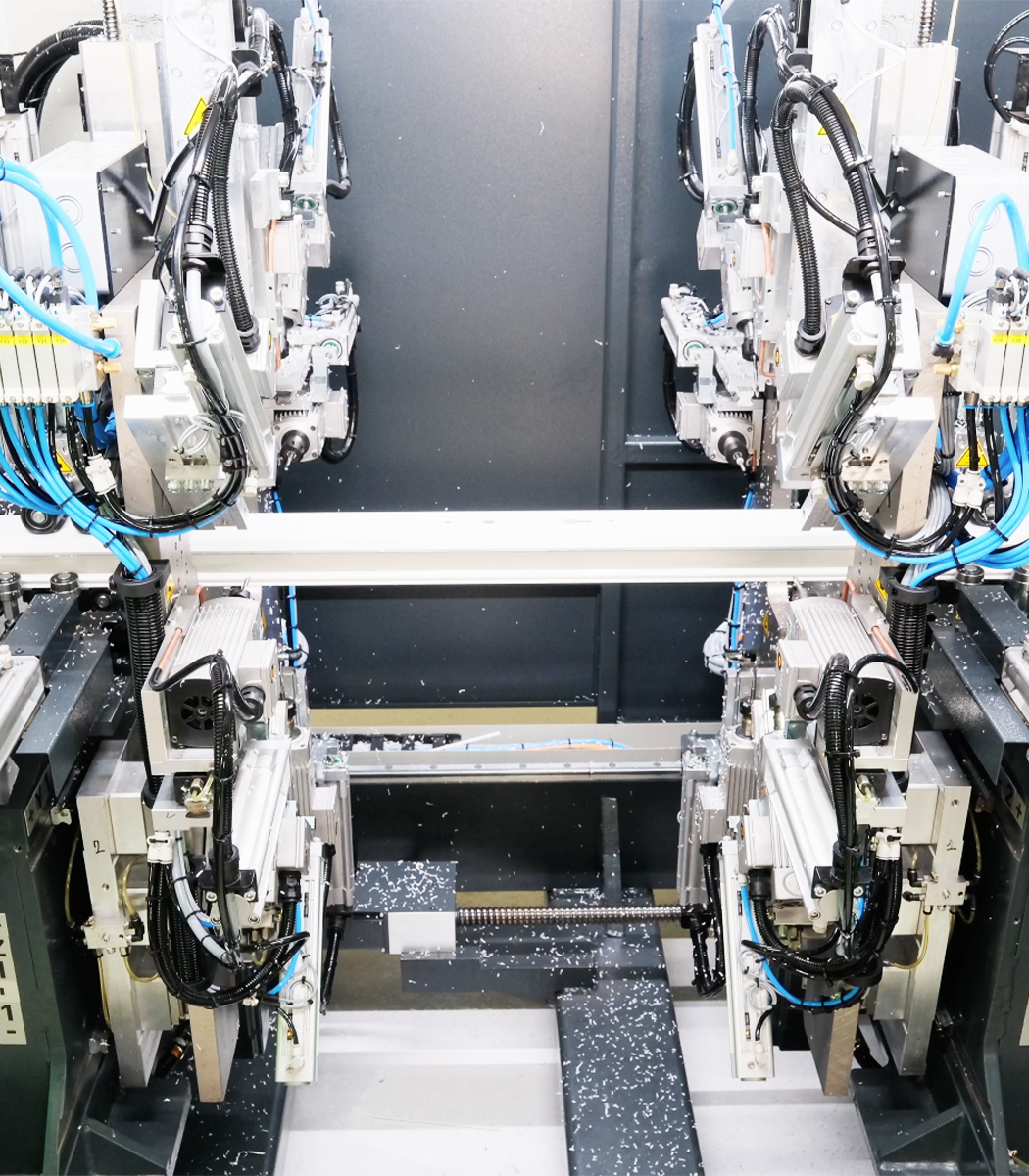

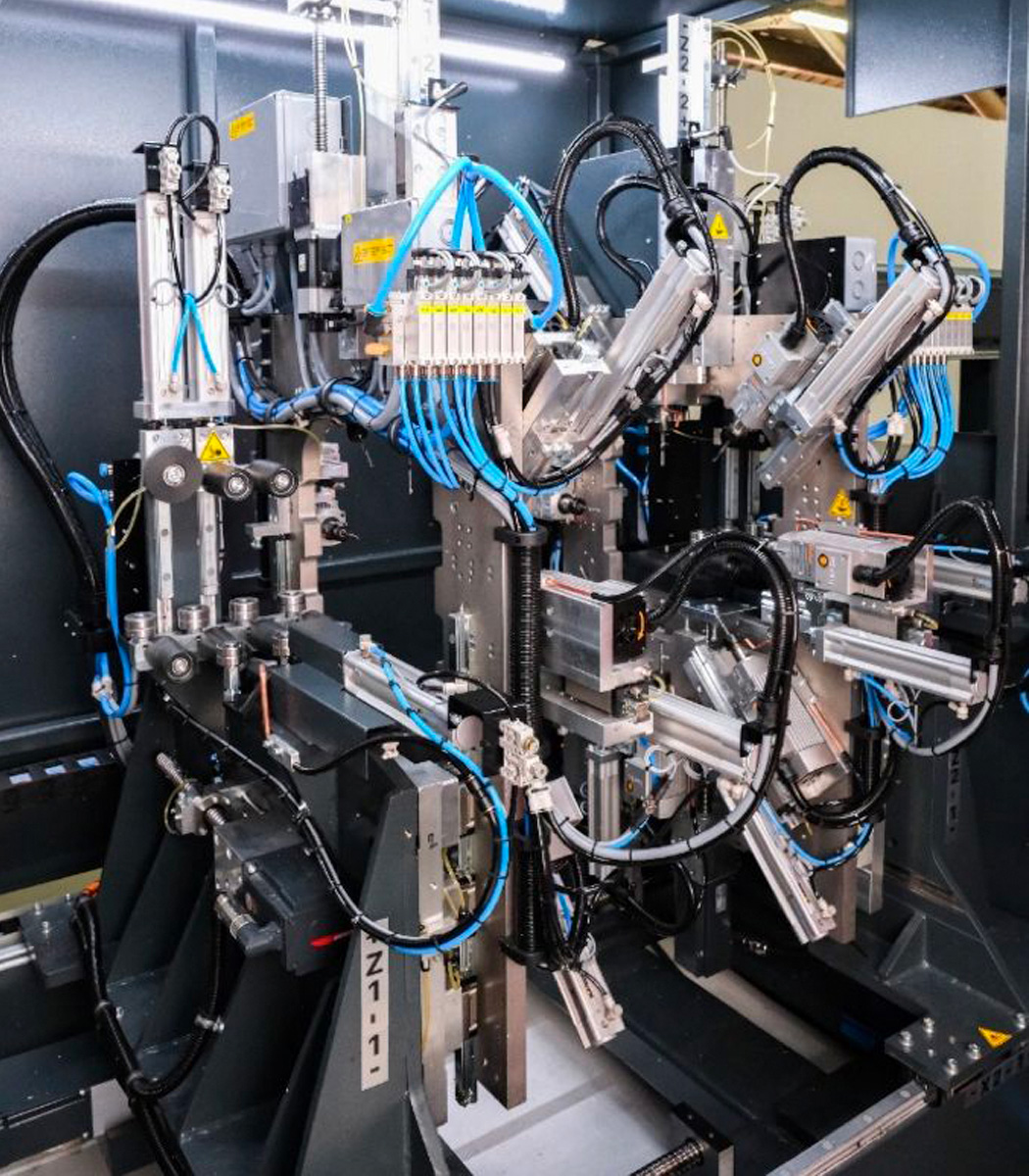

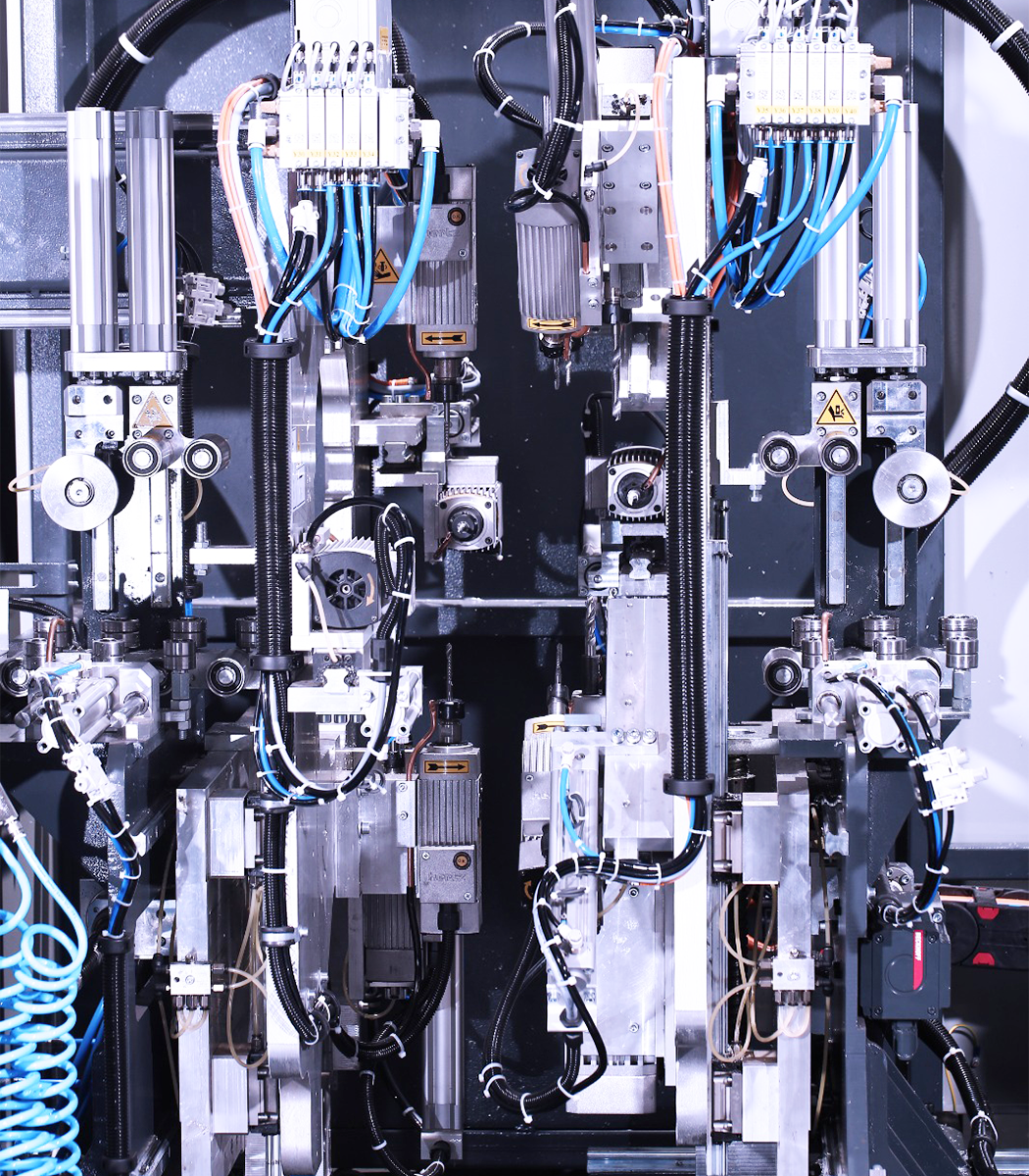

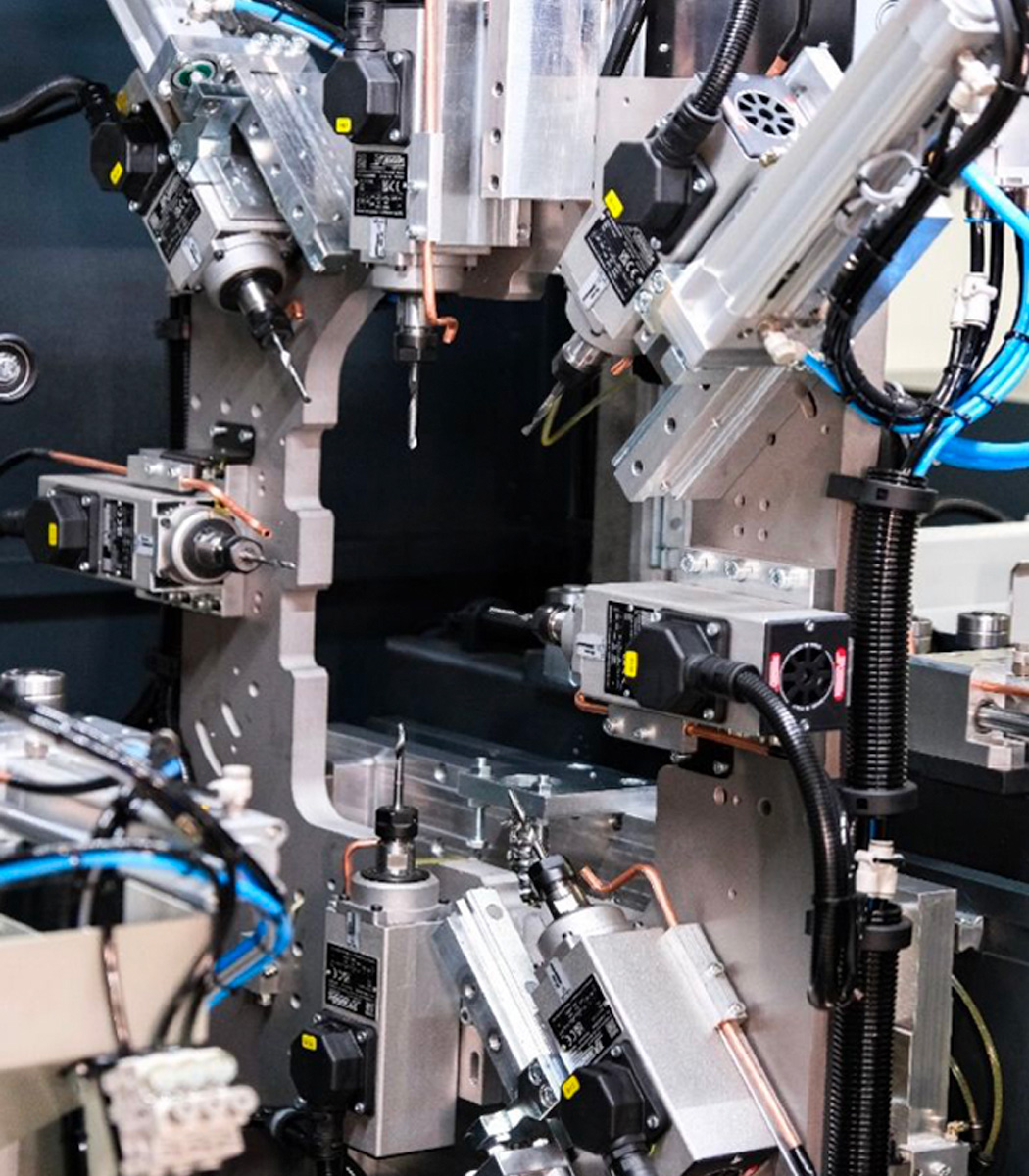

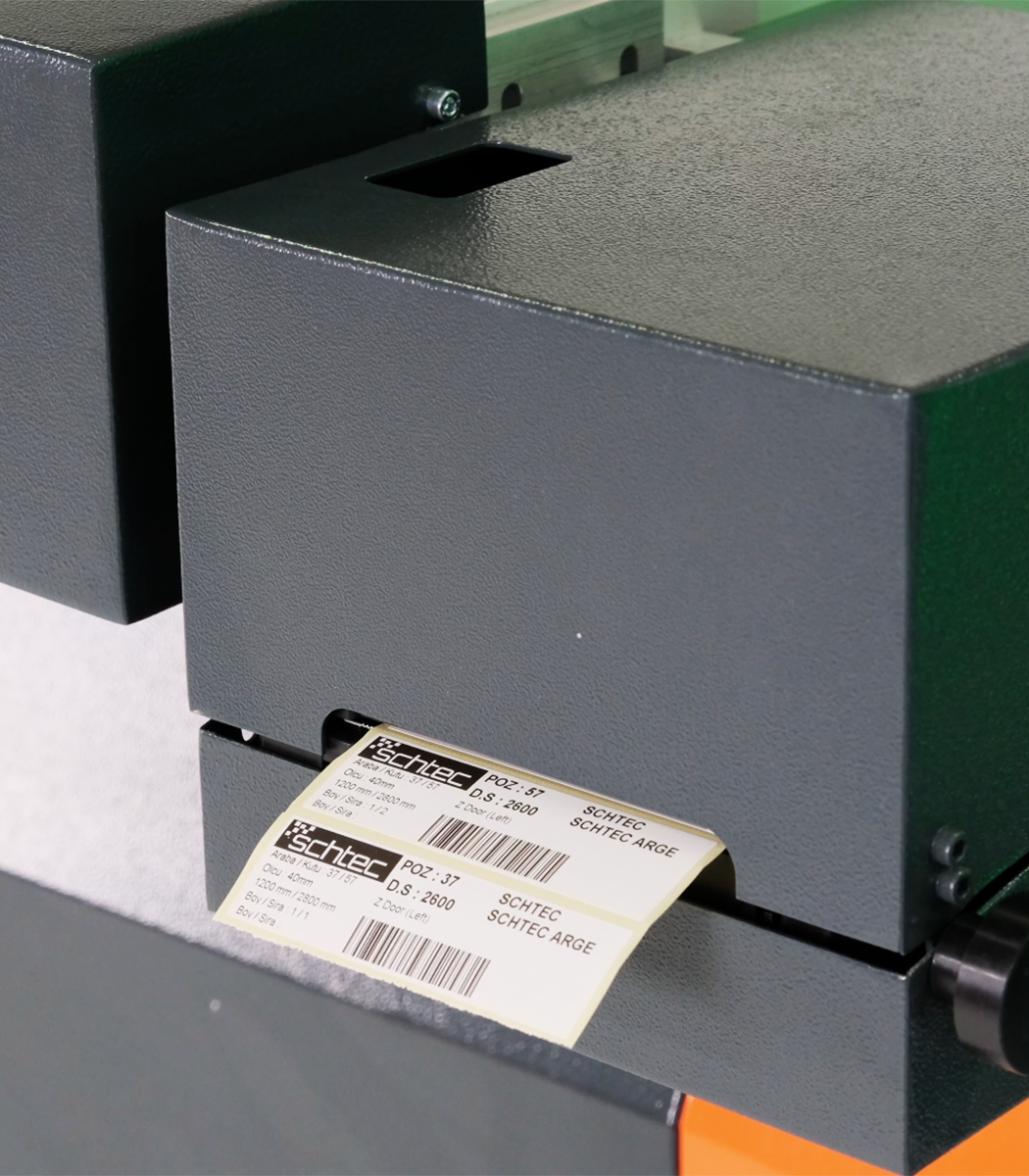

  • Esta 2 unidad de procesamiento CNC controlada por separado puede realizar todas las operaciones con 14 herramientas en perfiles de PVC, tales como cortar, marcar, abrir agujeros de llaves, copiar rutas Para fresado de ranuras de agua, agujeros de bisagra, agujeros de manija, etc.
  • Viene con una hoja de sierra de 500 mm, y los perfiles de PVC pueden cortar entre 30 y 150 grados con una precisión de 0,1 grados

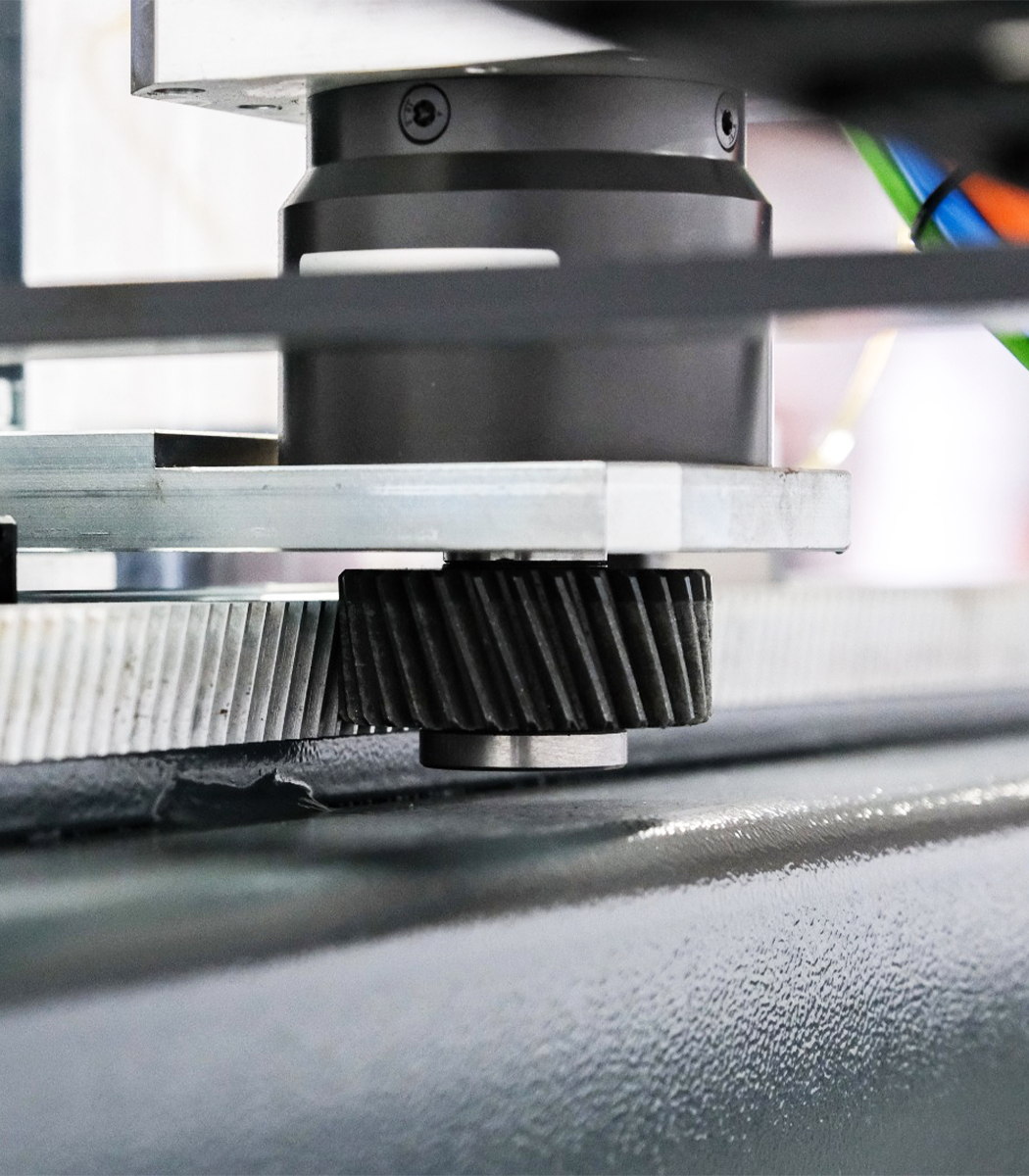

  • Servocontrolado y capaz de posicionamiento automático de acuerdo con el eje de altura del perfil en la hoja de sierra mediante este avance rápido y rígido de corte.

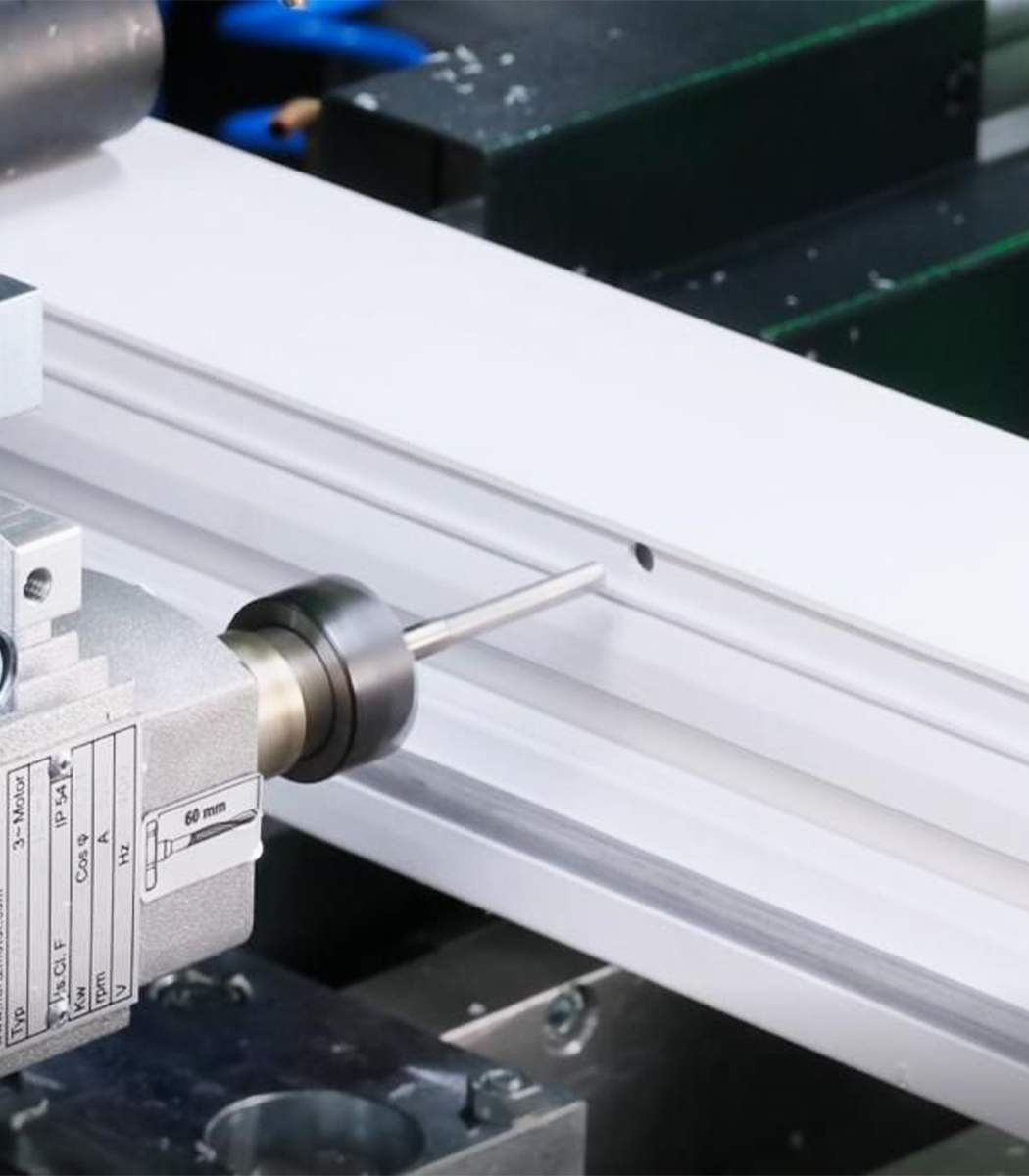

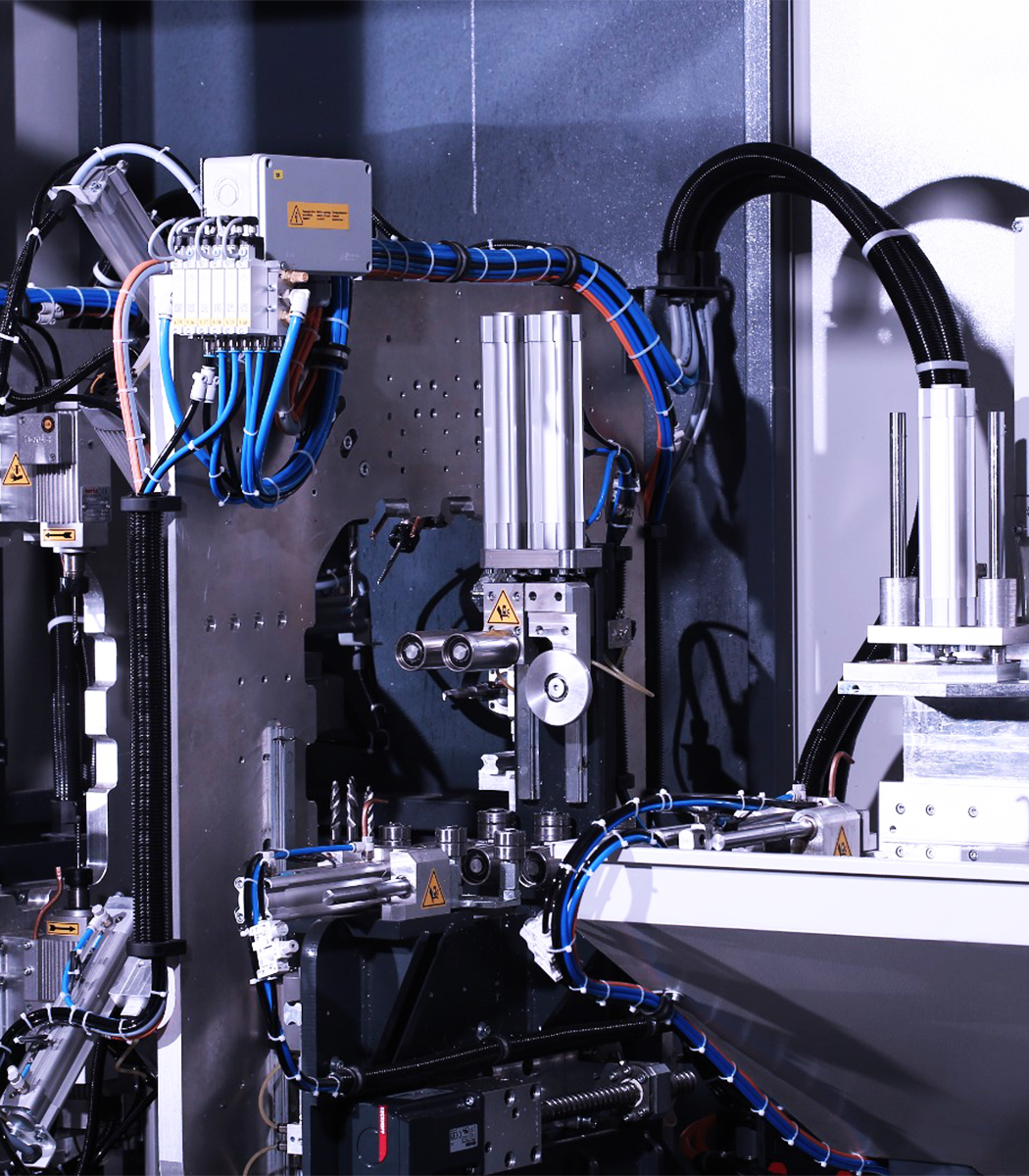

  • Ahorra tiempo al abrir simultáneamente varios orificios en los perfiles de las puertas, como las manijas de las puertas, ranuras del sistema de control del eje en 2 unidades de enrutador por separado.

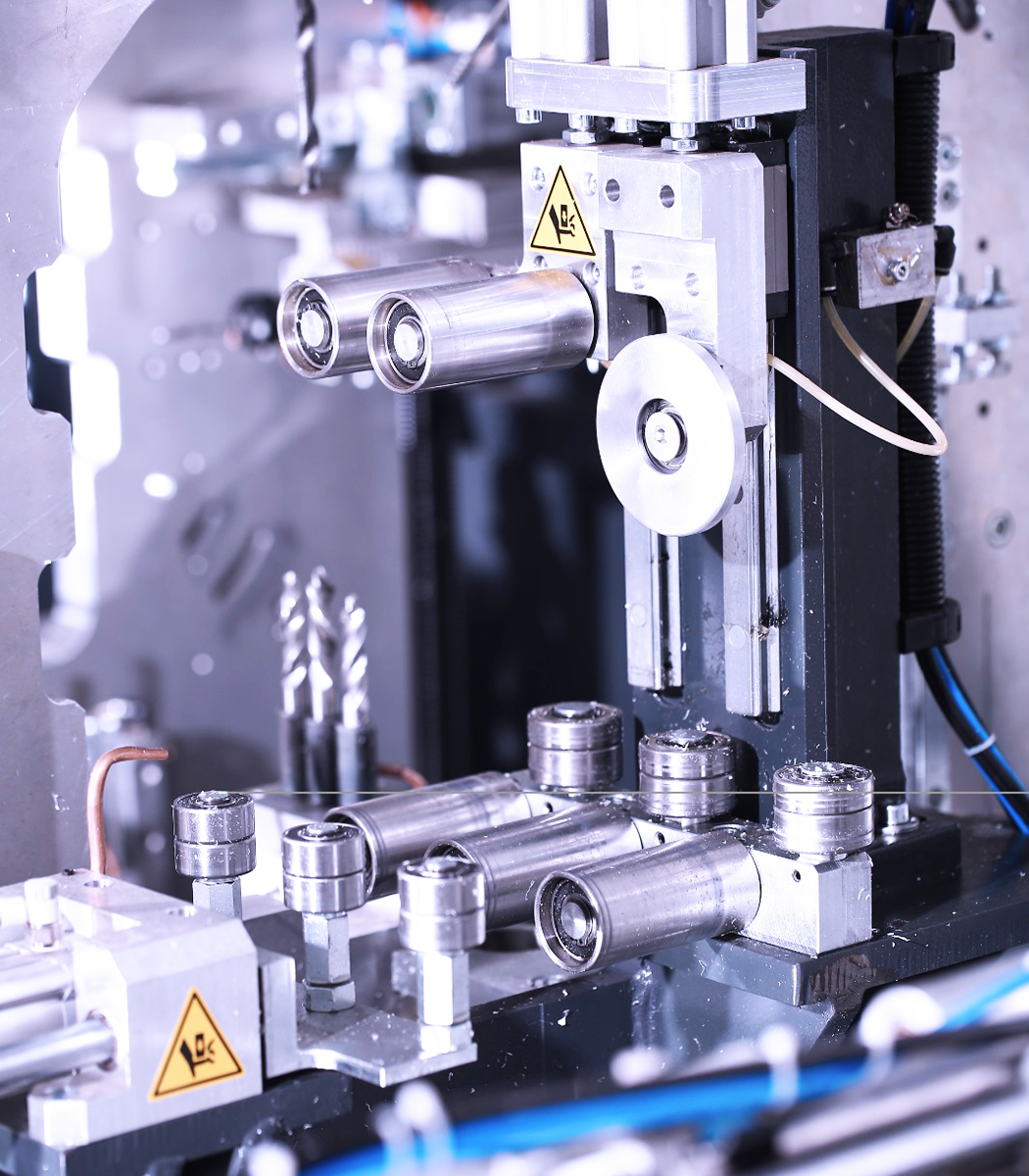

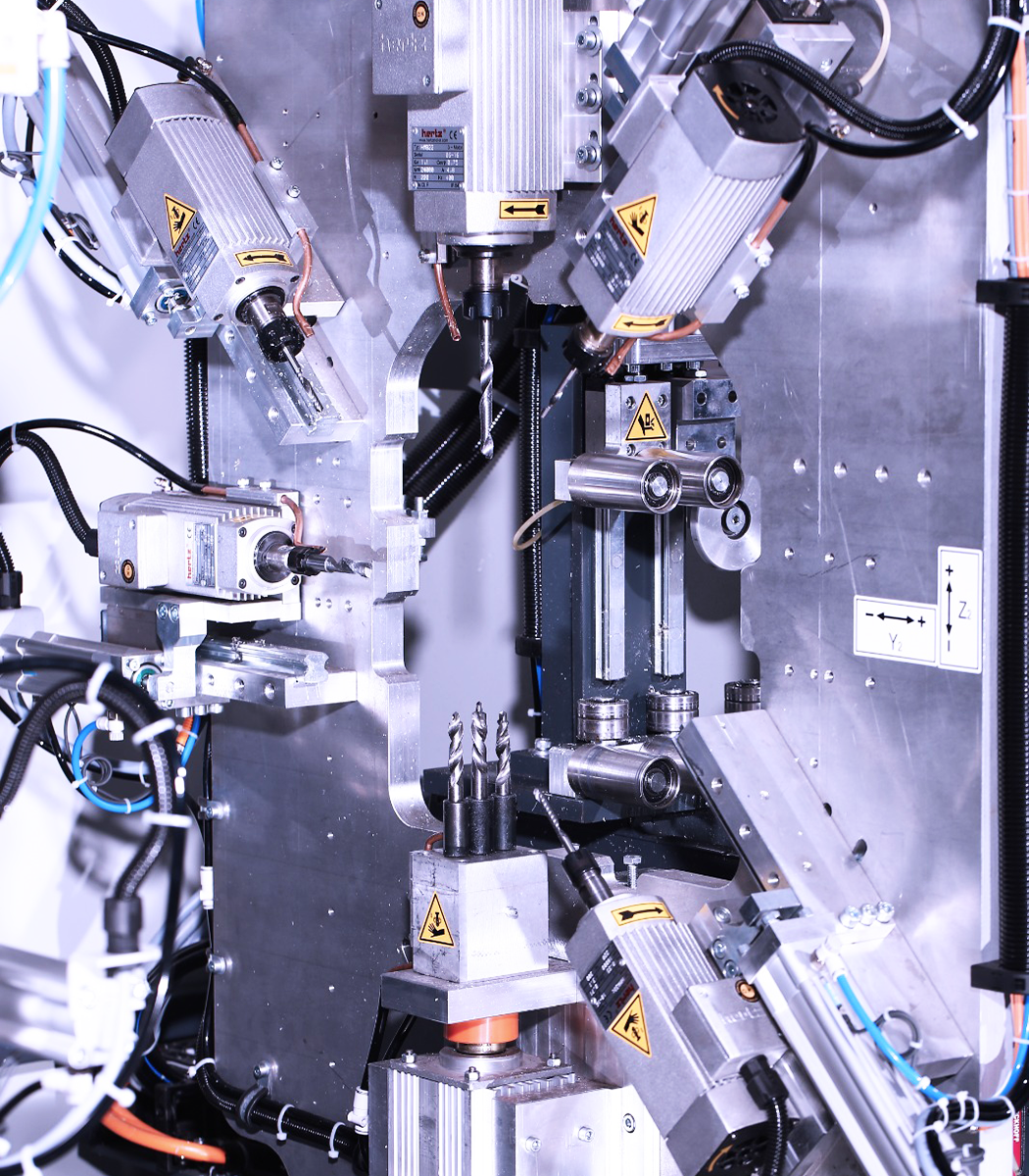

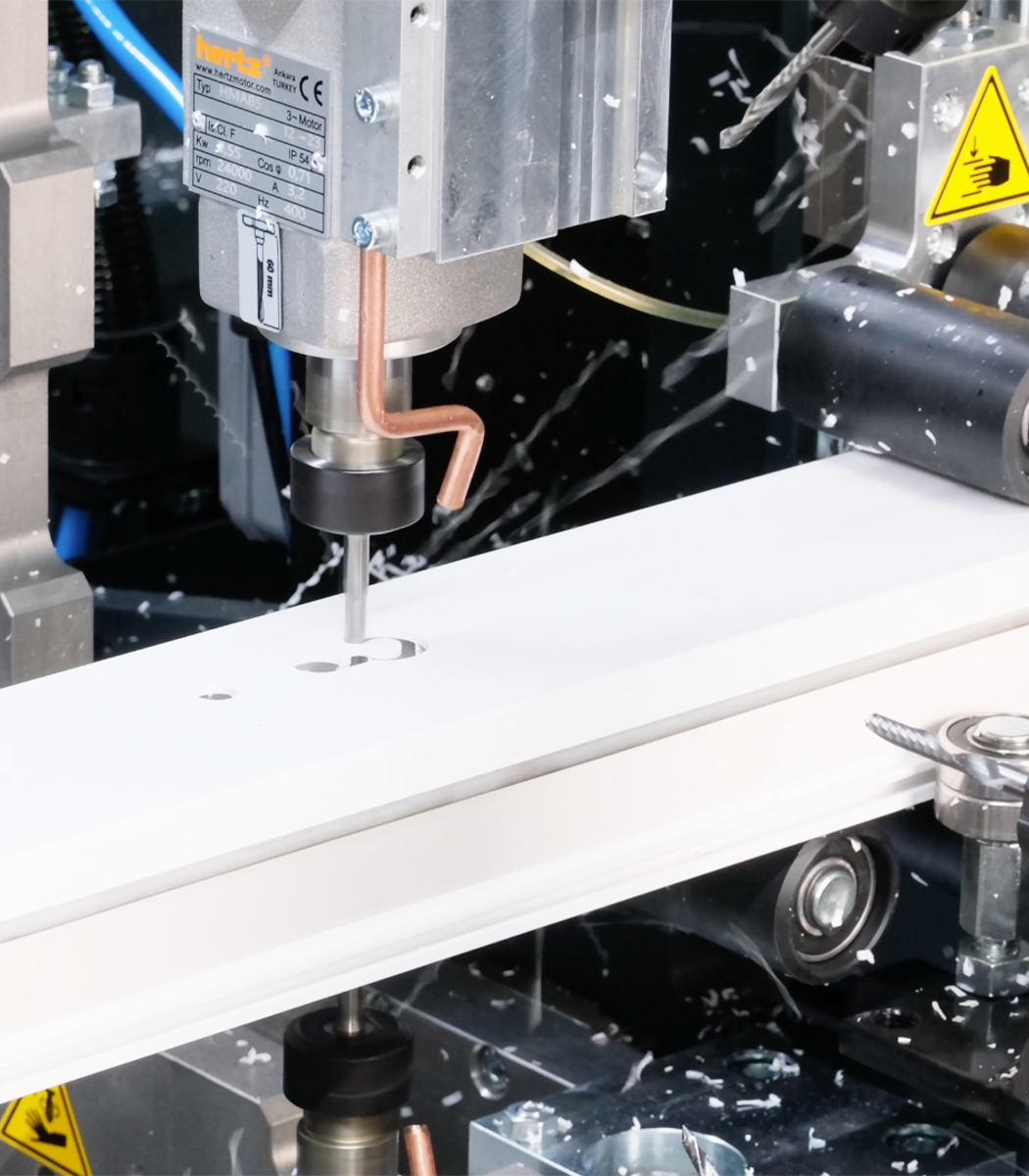

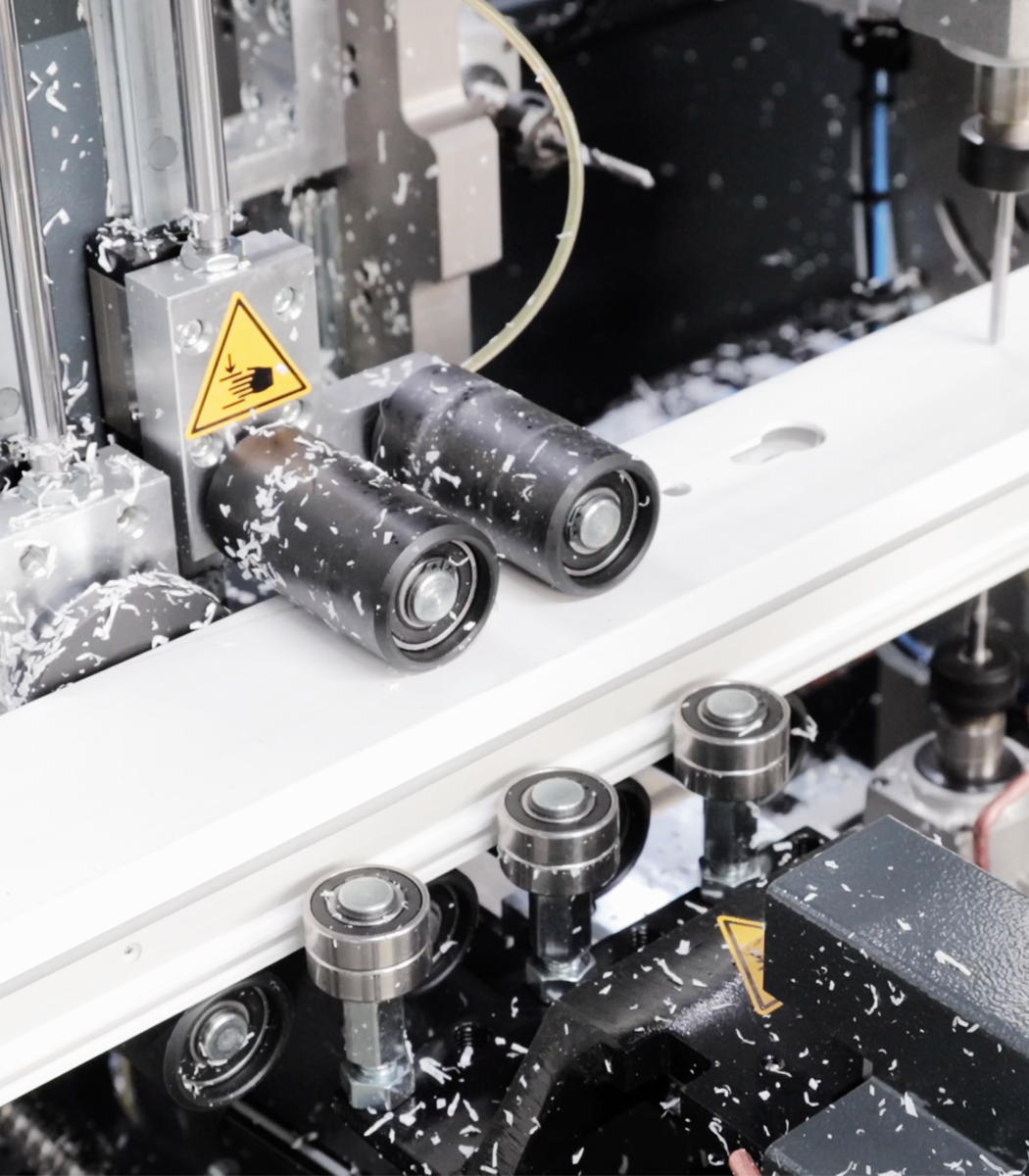

  • 3 unidades de perforación en la unidad de fresado permiten realizar 3 operaciones a la vez
  • Con el perfil procesado, se pueden cargar 11 piezas en la máquina. (Longitud máx. 6,5 m)
  • Los codificadores magnéticos de precisión utilizados para minimizar los errores del usuario, minimizar el ancho y la altura del perfil, se verifican y procesan

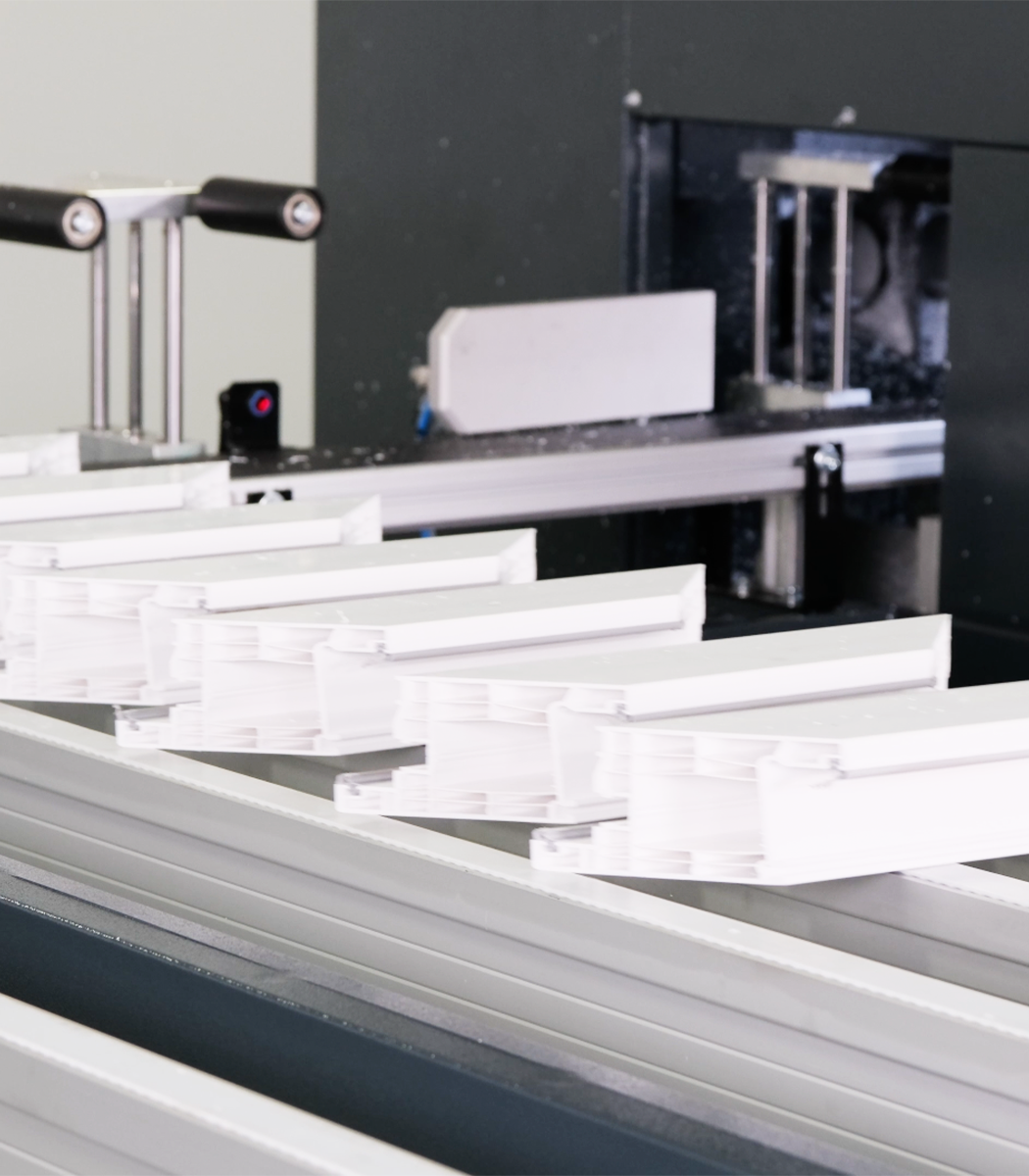

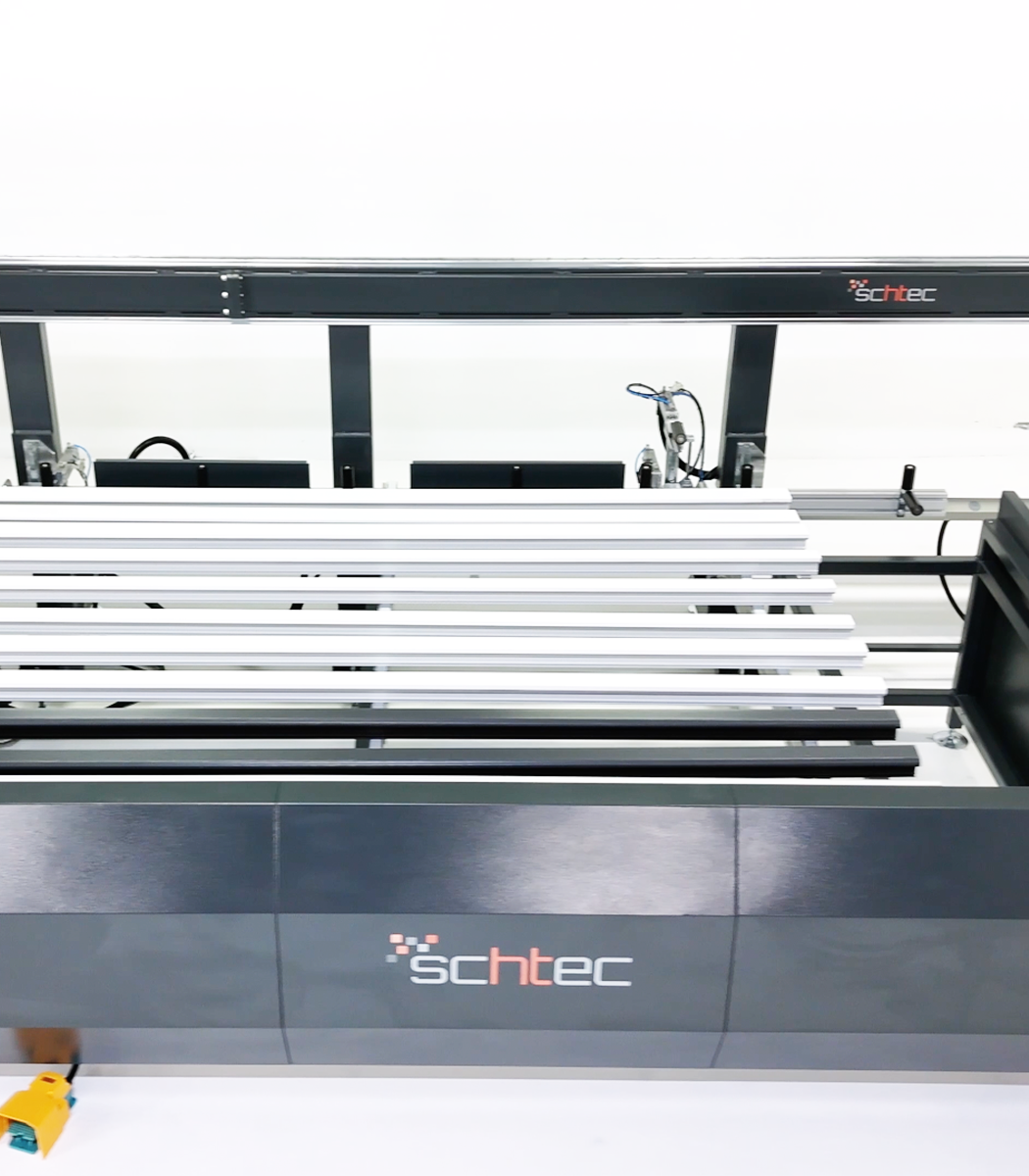

  • El nuevo diseño de la estación de carga permite cargar los perfiles simultáneamente. Esta característica ahorra tiempo desde el proceso de carga.

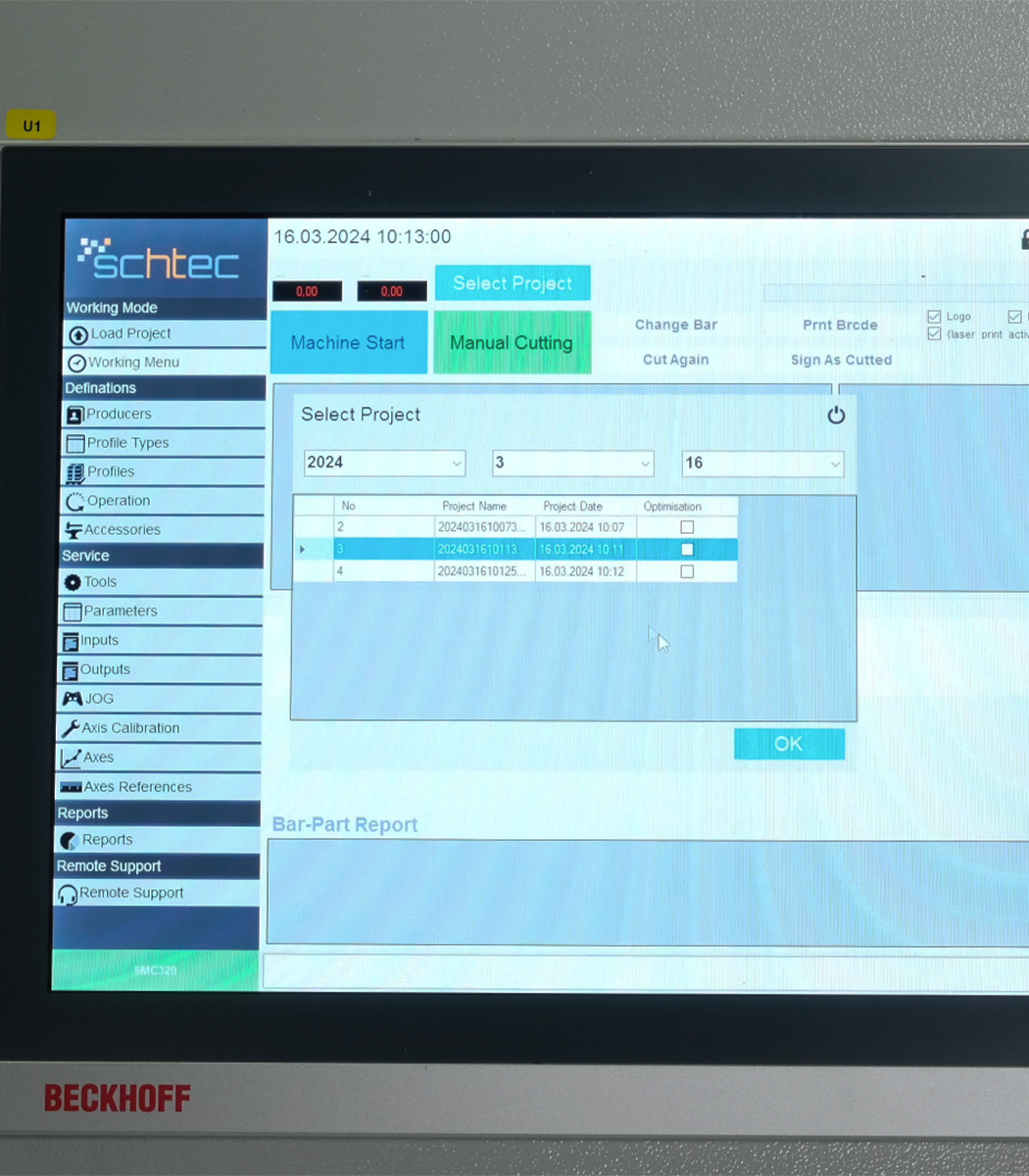

  • El software de HMI privado desarrollado por Schtec Software Departmant permite cargar diferentes tipos de archivos de datos de programas de diseño de ventanas en la máquina.
  • La optimización simultánea en la máquina permite que la máquina se optimice sobre los perfiles de residuos
  • Todas las alarmas y fallas de la máquina se muestran en el HMI junto con las soluciones
  • Pantalla táctil de 15 "y PC industrial de alto rendimiento con sistema Windows XP Embeded. Este sistema puede funcionar sin ventilador entre 0 ° C y 55 ° C.
  • Sistema de control de servo basado en PC industrial (Beckhoff)
  • Diagnóstico en línea y solución de problemas a través de una interfaz fácil de usar.
  • Transferencia de archivos por USB o red ethernet.
  • Conexión a escritorio remoto mediante WiFi o conexión Ethernet.
  • El sistema de lubricación central reduce el tiempo empleado para el mantenimiento.
  • El sistema de recolección de polvo automático aspira todos los polvos de pvc y elimina los desechos rápidamente con 2 transportadores diferentes

Características opcionales

  • La estación de atornillado opcional que tiene dos unidades de tornillo permite atornillar simultáneamente el acero de refuerzo a través del sistema de ejes servocontrolado.
  • Para las operaciones que se pueden realizar en perfiles con una altura superior a 120 mm y una altura máxima de corte, no dude consultar con nosotros.

Información técnica

Voltaje: 400 V, 3 PH, 50-60Hz
El consumo de energía: 14 kW, 35 A
Max. Altura del perfil: 130 mm
Min. Altura del perfil: 40 mm
Max. Ancho del perfil: 130 mm
Min. Ancho del perfil: 35 mm
Max. Longitud de la barra de perfil: 6.500 mm
Max. Longitud del proceso para el perfil: 6.000 mm
Longitud máxima de corte: 3.500 mm (Se puede aumentar cuando sea necesario.)
Longitud de corte mínima: 370 mm
Min. Longitud del proceso para el perfil: 900 mm
Diámetro de la herramienta: 5 mm / 6 mm Herramienta rápida de carburo
Herramienta rpm: 18.000 rpm
Max. Velocidad de los ejes (Procesamiento) Max.: 50 m./min.
Velocidad de los ejes (Sierra): 100 °/sec.
Max. Velocidad de los ejes (portador): 40 m./min.
Presión del aire: 6-8 Bar
Consumo de aire: 1235 lt./min.
Altura de la máquina: 2.500 mm
Longitud de la máquina: 16.600 mm
Ancho de la máquina: 3.375 mm
Peso de la máquina: 5.500 kg
Recuento de herramientas estándar: Husillos de enfriamiento de aire de alta velocidad de 14 piezas
