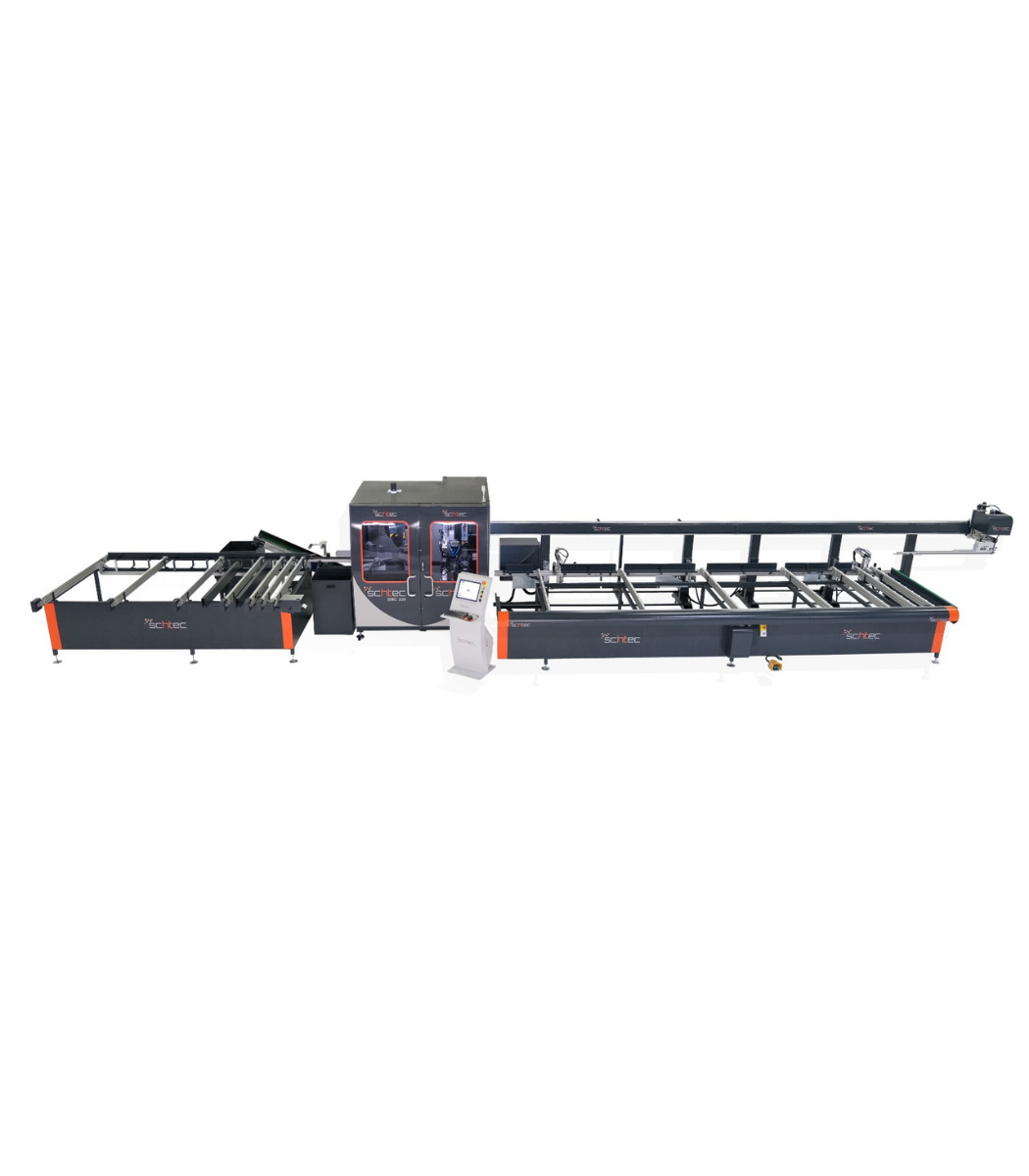

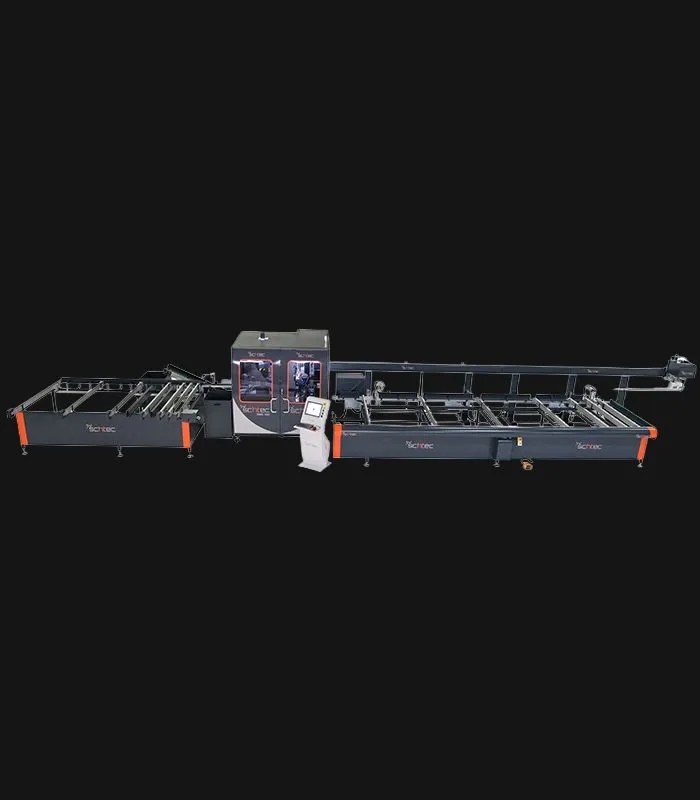

SMC 320 Centro de Corte y Mecanizado para perfiles de Pvc
Características estándar

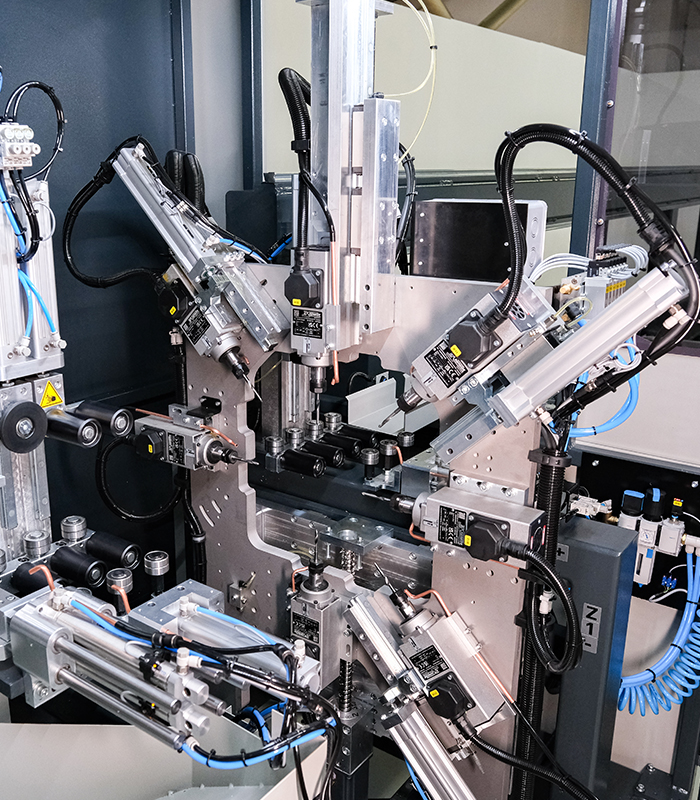

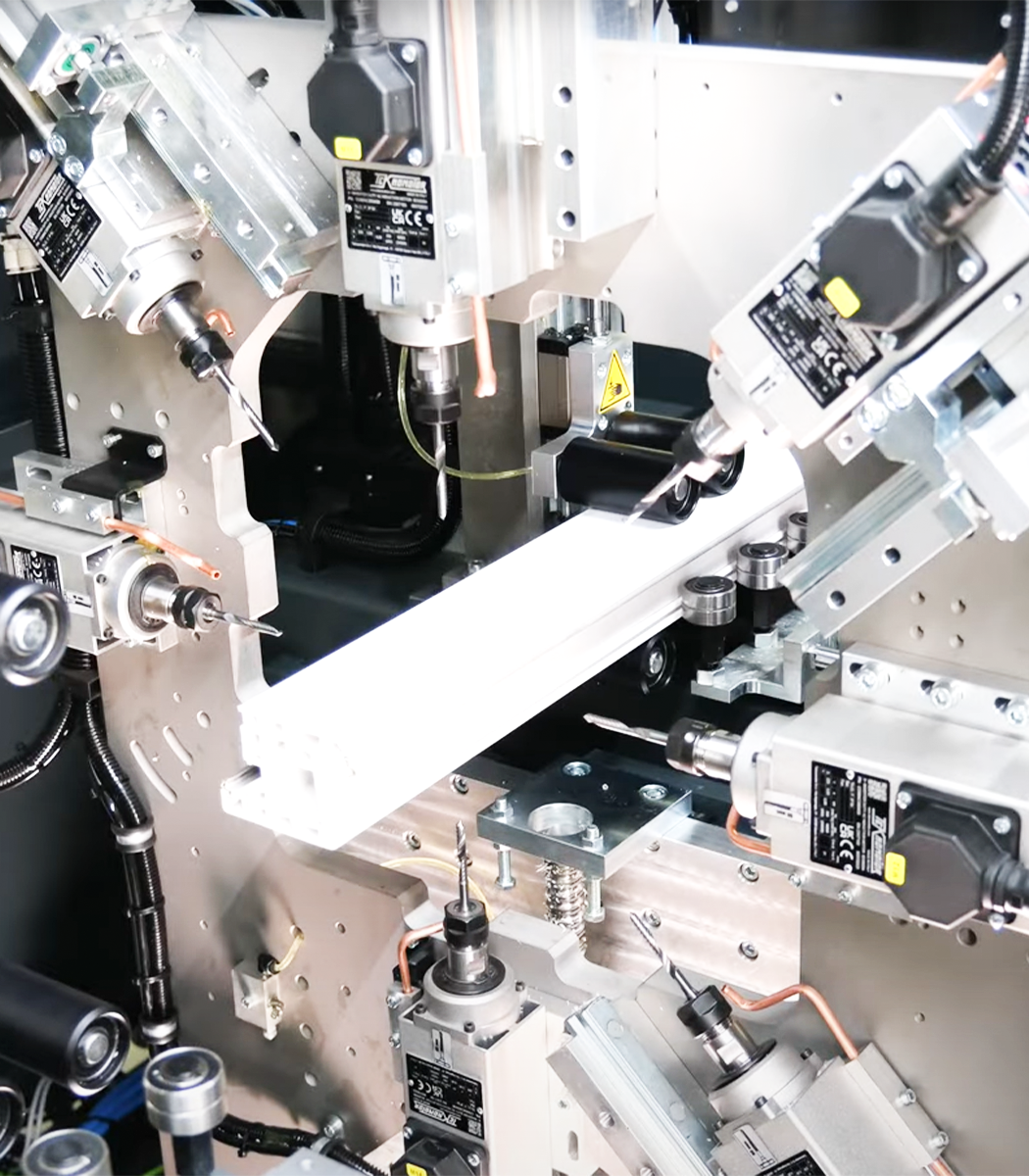

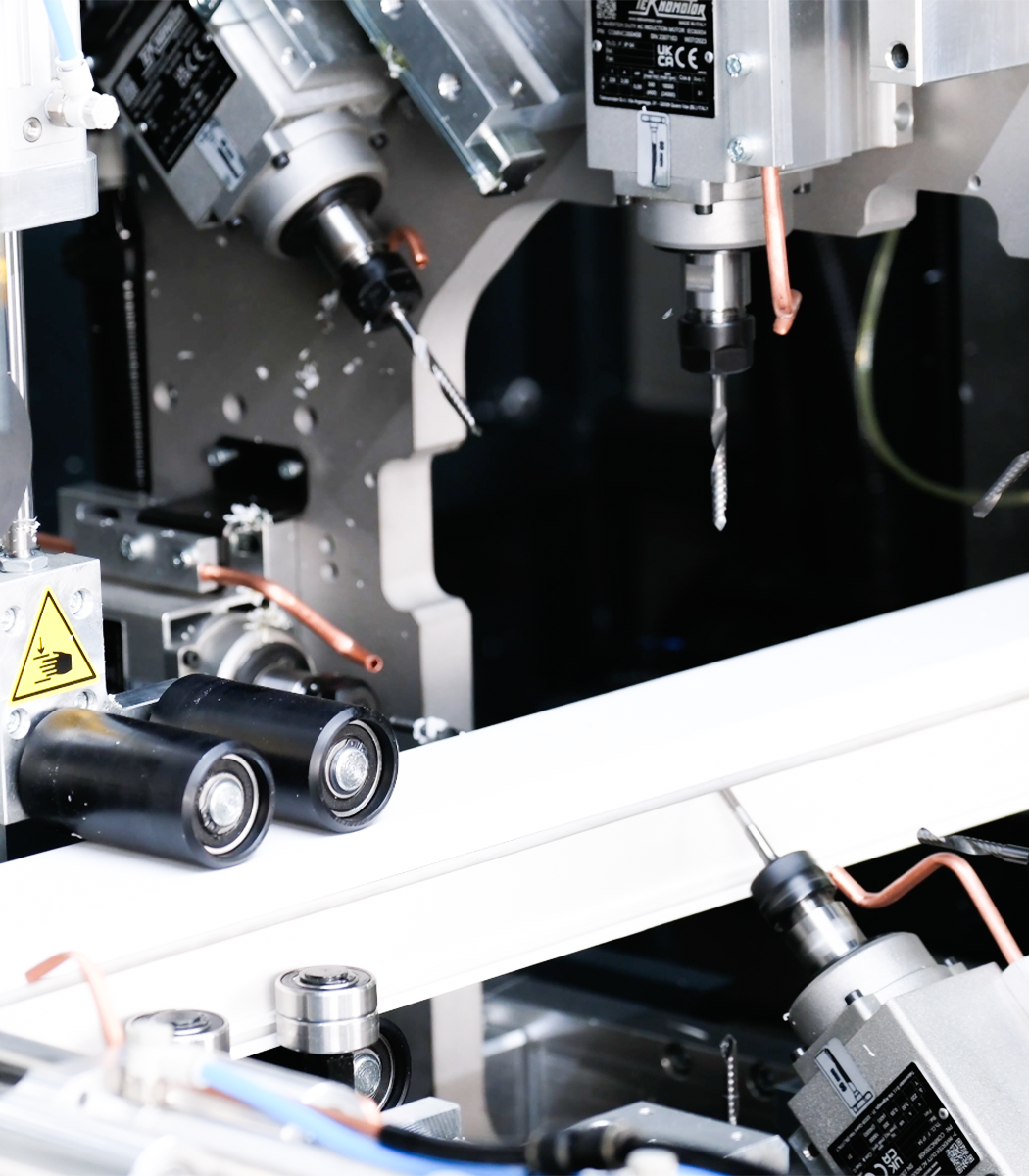

Este centro de procesamiento CNC controlado de 3 ejes puede realizar todas las operaciones en perfiles de PVC como corte, marcado, apertura de orificios para llaves, enrutamiento de copia Para fresado de ranuras de agua, agujeros de bisagra, agujeros de manija, etc.

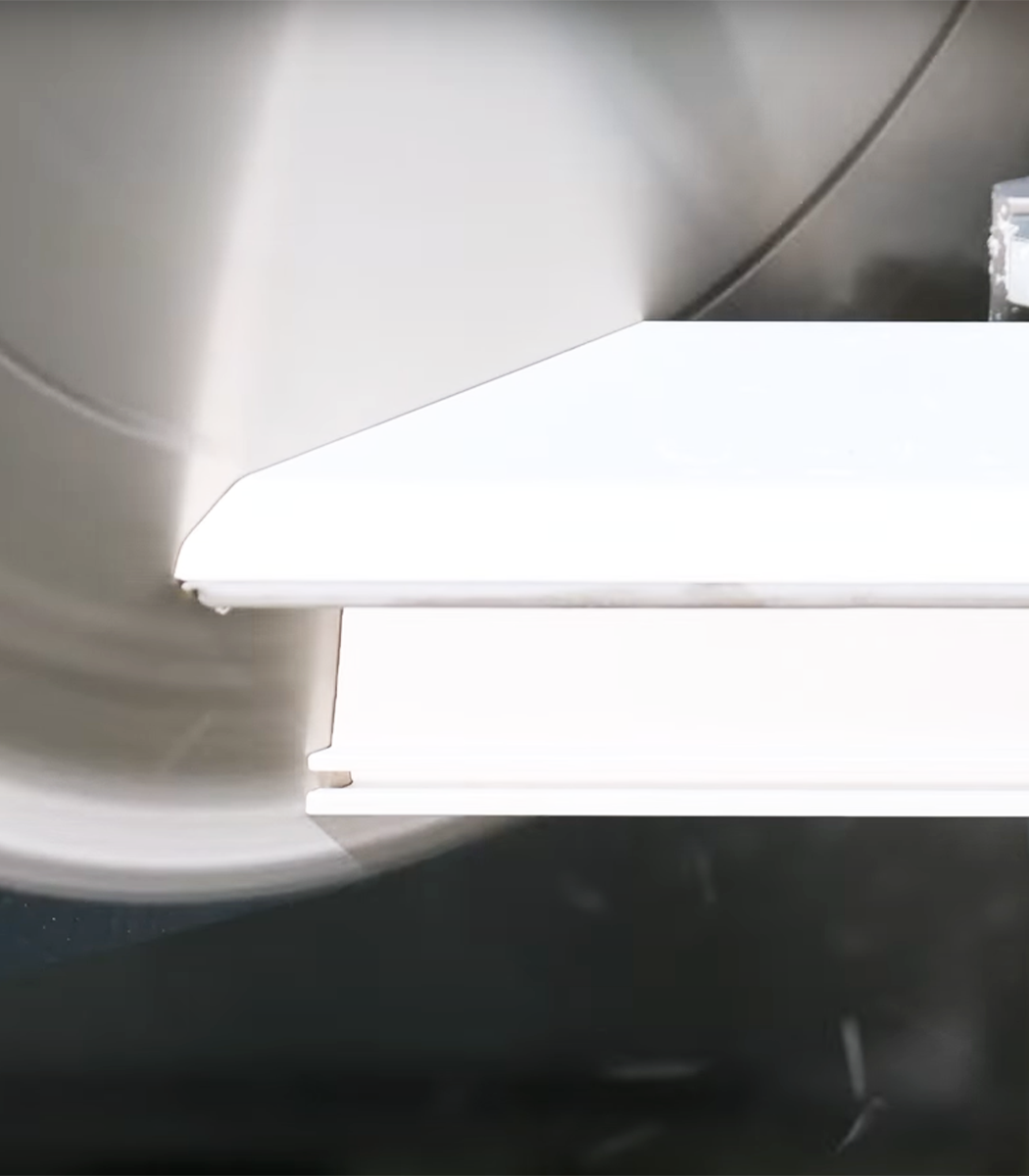

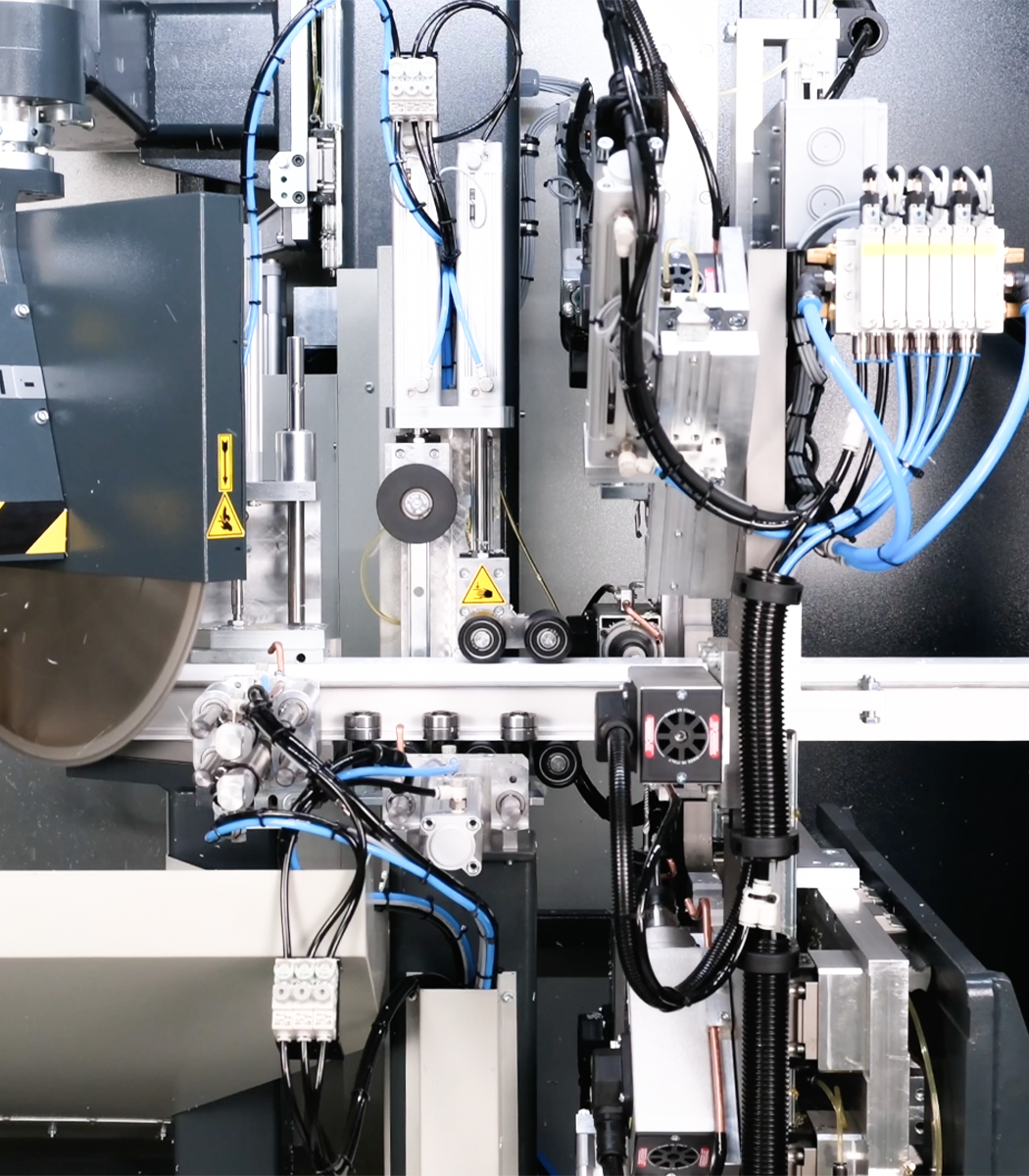

Viene con una hoja de sierra de 500 mm, y los perfiles de PVC pueden cortar entre 30 y 150 grados con una precisión de 0,1 grados
Los procesos de enrutamiento y corte se sincronizan para ejecutarse al mismo tiempo

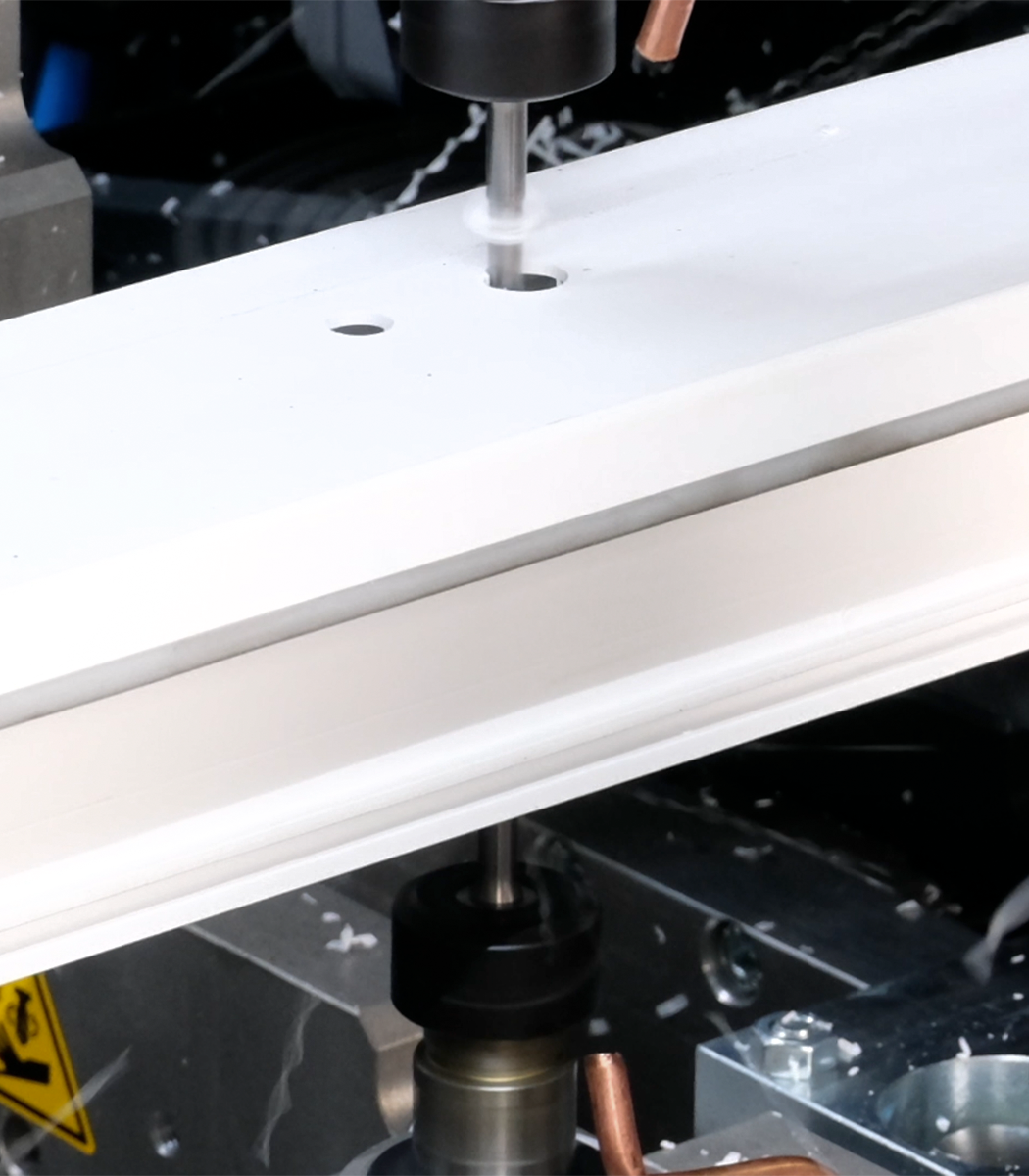

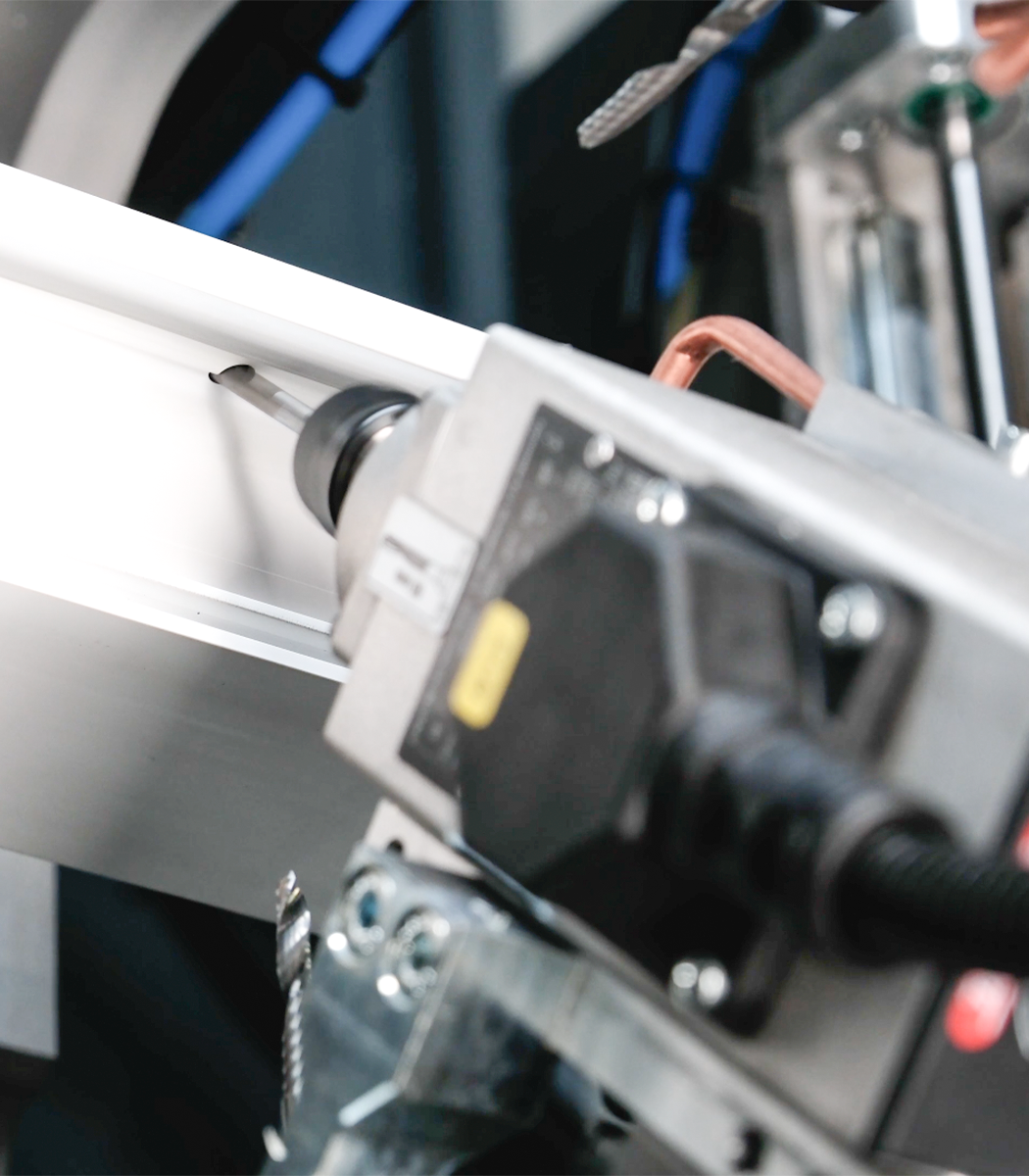

Ahorra tiempo al abrir simultáneamente varios orificios en los perfiles de las puertas, como las manijas de las puertas, ranuras del sistema de control del eje en su enrutador.
Con el perfil procesado, se pueden cargar 11 piezas en la máquina. (Longitud máx. 6,5 m)
El nuevo diseño de la estación de carga permite cargar los perfiles simultáneamente. Esta característica ahorra tiempo desde el proceso de carga.

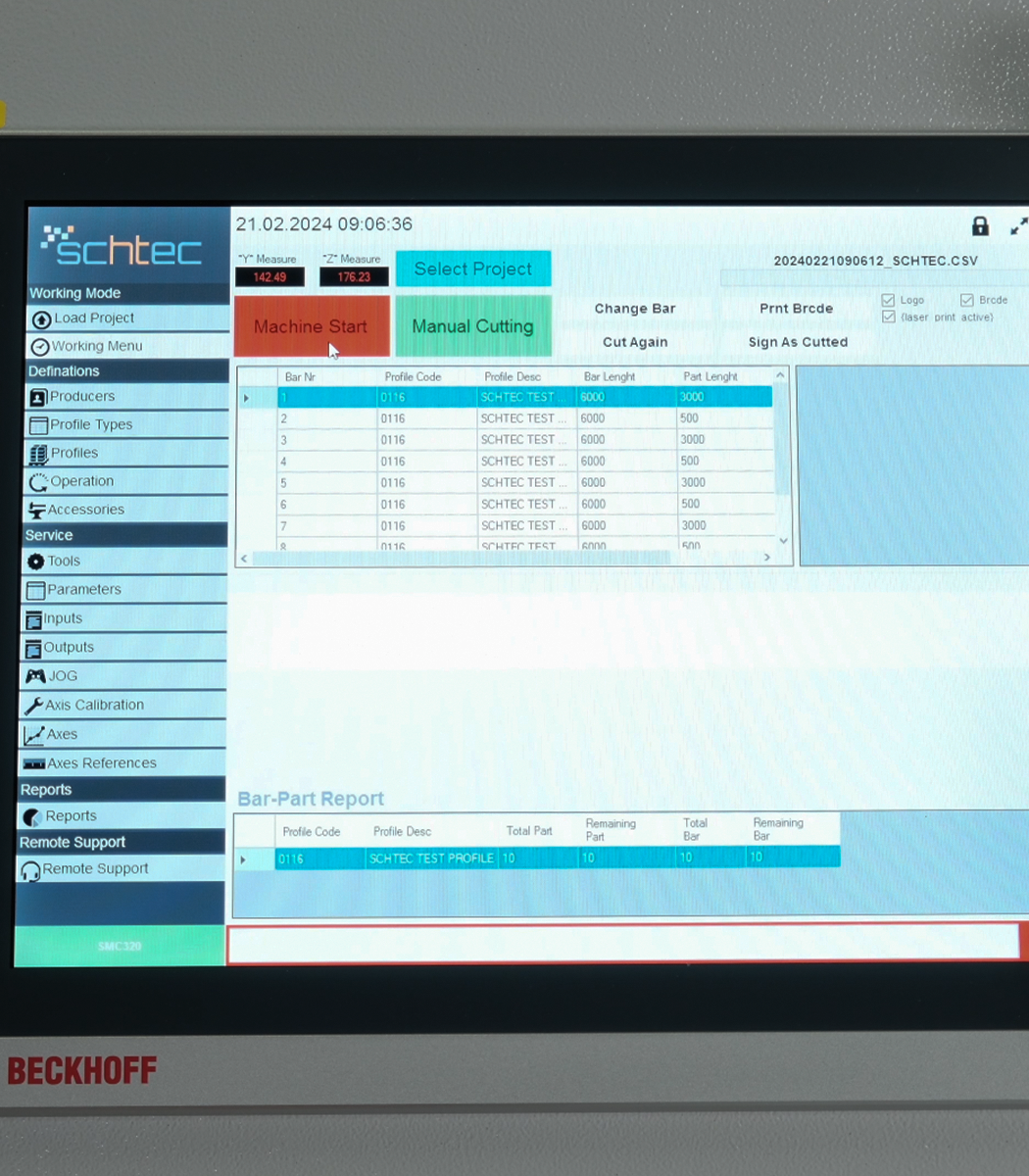

El software de HMI privado desarrollado por Schtec Software Departmant permite cargar diferentes tipos de archivos de datos de programas de diseño de ventanas en la máquina.
Todas las alarmas y fallas de la máquina se muestran en el HMI junto con las soluciones
Pantalla táctil de 15 "y PC industrial de alto rendimiento con sistema Windows XP Embeded. Este sistema puede funcionar sin ventilador entre 0 ° C y 55 ° C.
Sistema de control de servo basado en PC industrial (Beckhoff)
Diagnóstico en línea y solución de problemas a través de una interfaz fácil de usar.
Transferencia de archivos por USB o red ethernet.
Conexión a escritorio remoto mediante WiFi o conexión Ethernet.
El sistema de lubricación central reduce el tiempo empleado para el mantenimiento.

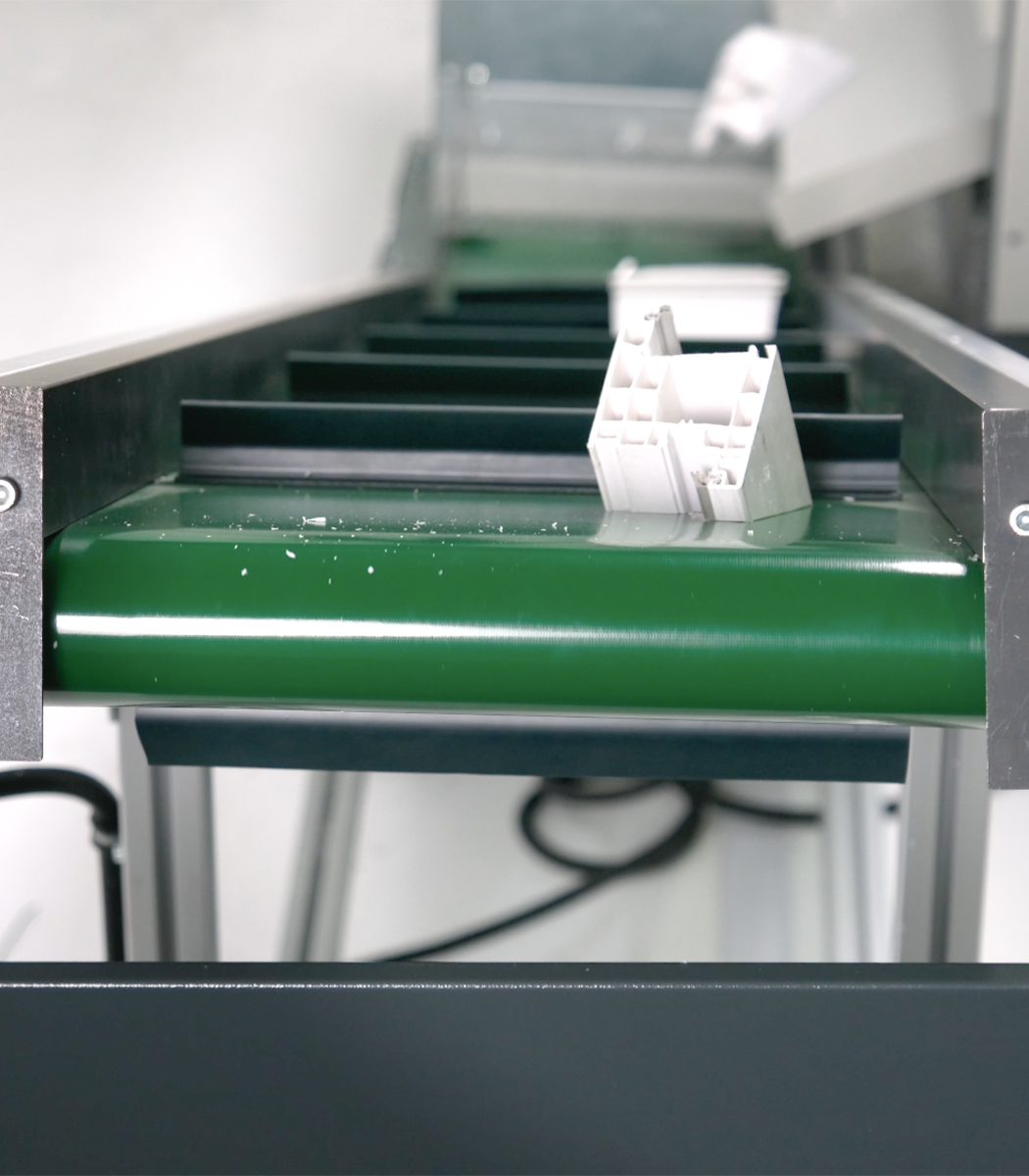

El sistema de recolección de polvo automático aspira todos los polvos de pvc y elimina los desechos rápidamente con 2 transportadores diferentes
La opción de optimización se puede habilitar para cada proyecto por separado, por lo que la optimización de la máquina para los perfiles de residuos se realiza automáticamente.
Características opcionales
La estación de atornillado opcional que tiene dos unidades de tornillo permite atornillar simultáneamente el refuerzo Acero y taladrado de orificios triples para mangos mediante sistema servocontrolado.
Para las operaciones que se pueden realizar en perfiles con una altura superior a 120 mm y una altura máxima de corte, no dude consultar con nosotros.
Información técnica
Voltaje
: 400 V, 3 PH, 50-60Hz
El consumo de energía
: 10.8 kW, 27 A
Max. Altura del perfil
: 120 mm
Min. Altura del perfil
: 40 mm
Max. Ancho del perfil
: 130 mm
Min. Ancho del perfil
: 35 mm
Max. Longitud de la barra de perfil
: 6.500 mm
Longitud de proceso máximo para el perfil
: 6.000 mm
Longitud máxima de corte
: 3.000 mm (Se puede aumentar cuando sea necesario.)
Longitud de corte mínima
: 370 mm
Longitud mínima de proceso para el perfil
: 900 mm

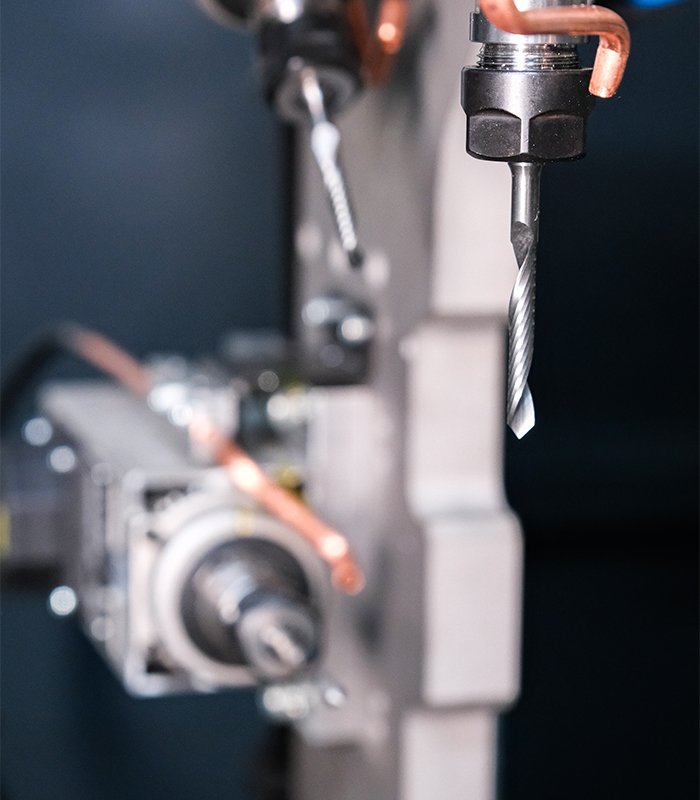

Diámetro de la herramienta
: 6 mm Herramienta rápida de carburo
Herramienta rpm
: 18.000 rpm
Max. Velocidad de los ejes (Procesamiento) Max.
: 50 m/min
Velocidad de los ejes (Sierra)
: 100 °/sec
Max. Velocidad de los ejes (portador)
: 40 m/min
Presión del aire
: 6-8 Bar
Consumo de aire
: 950 lt/min
Altura de la máquina
: 2.200 mm
Ancho de la máquina
: 3.450 mm
Peso de la máquina
: 3.750 kg
Longitud de la máquina
: 15.500 mm
Recuento de herramientas estándar
: 7 piezas husillos de enfriamiento de aire de alta velocidad
