SG 100/110 Acristalamiento de cuentas de sierra PVC
SCHTEC SG 100/110 corte de junquillos de PVC a 45°, molde doble, precisión de 0.1 mm, motor de 1.5 kW, ideal para pequeños talleres con automatización opcional.
Especificaciones Técnicas del SG 100 /110
| Fuente de Alimentación | 400 V, 3 Ph, 50-60 Hz |
| Enrutador de salida de potencia | 1.5 kW (0.75 kW x 2), 3.75 A |
| Presión de Aire | 6-8 bar |
| Consumo de Aire | 70 lt./min |
| Velocidad del husillo | 3,000 rpm |
| Diámetro de las hojas | Ø200 mm x 2 / Ø100 mm x 2 |
| Longitud Máx. de Corte | 3,000 mm |
| Longitud Mín. de Corte | 230 mm |
| Ancho de la Máquina | 1,210 mm |
| Altura de la Máquina | 1,040 mm |
| Longitud de la Máquina | 550 mm (+ 4.775 mm transportador manual) |
| Peso de la Máquina | 180 kg |
Descripción
Características Estándar
- Corte de junquillos de PVC a 45° con alta precisión
- Posibilidad de cortar dos perfiles al mismo tiempo con un molde especial
- Sistema práctico de cambio de molde
- Velocidad de sierra ajustable
- Sistema neumático de sujeción vertical para un corte seguro
- Sistema de medición manual y transportador incluidos de serie
Opciones
- Transportador de medición manual (3 m) – (GC 265)
- Modelo MA 270, sistema de medición digital automática para SS110
- Modelo MD 272, dispositivo de medición digital electrónica para SG100 - SG110
Descripción del Producto
La Schtec SG 100/110 es una sierra compacta diseñada para cortar junquillos de PVC a 45° con alta precisión. Su molde especial permite cortar dos perfiles simultáneamente, ahorrando tiempo. Proporciona un uso seguro y flexible con sujeción neumática y velocidad de sierra ajustable. Con un motor de 1.5 kW y un peso de 180 kg es ideal para pequeños talleres. Se pueden añadir los sistemas de medición MA 270 y MD 272 para lograr automatización completa.
FAQ
Máquinas de Corte para Perfiles de PVC
Preguntas Frecuentes
Encuentra respuestas rápidas a las preguntas más comunes sobre nuestras máquinas de corte de PVC.
1. ¿Cuál es la diferencia entre una máquina de corte de un cabezal y una de doble cabezal?

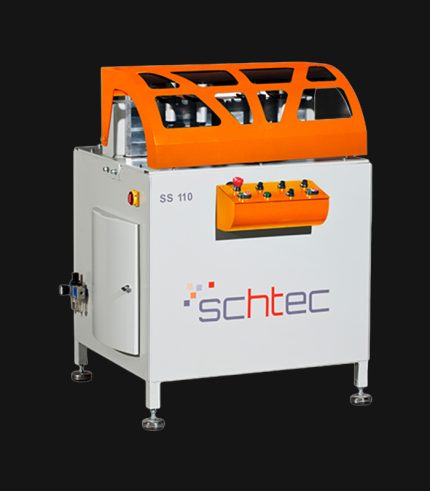

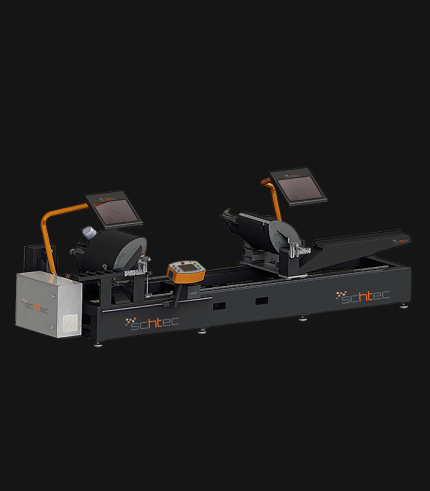

Una máquina de corte de un cabezal, como la Schtec SS 110, es una solución versátil y compacta, ideal para producciones de menor volumen o cortes en ángulos personalizados, ya que realiza un corte a la vez. Una máquina de corte de doble cabezal, como la SD 140 o la DCA 440, aumenta significativamente la velocidad de producción al cortar ambos extremos de un perfil simultáneamente en ángulos perfectos de 45° o 90°. Esto las hace ideales para la fabricación de mediano a alto volumen, donde la eficiencia es clave.
2. ¿Cómo logran las máquinas Schtec un corte limpio y preciso en PVC?
Una sierra para junquillos, como la Schtec SG 100/110, es una máquina especializada diseñada específicamente para cortar los pequeños perfiles de junquillo de PVC que sujetan el vidrio en su lugar dentro del marco de la ventana. Utiliza un sistema de moldes especialmente diseñado para cortar dos perfiles a la vez en un ángulo preciso de 45°. Para una automatización y precisión completas, estas máquinas pueden combinarse con sistemas de medición automática como el MA 270 o el dispositivo de medición digital MD 272.
3. ¿Qué es una "sierra para junquillos" y para qué perfiles se utiliza?
Una sierra para junquillos, como la Schtec SG 100/110, es una máquina especializada diseñada específicamente para cortar los pequeños perfiles de junquillo de PVC que sujetan el vidrio en su lugar dentro del marco de la ventana. Utiliza un sistema de moldes especialmente diseñado para cortar dos perfiles a la vez en un ángulo preciso de 45°. Para una automatización y precisión completas, estas máquinas pueden combinarse con sistemas de medición automática como el MA 270 o el dispositivo de medición digital MD 272.
4. Muchas máquinas se listan como "PVC y Aluminio". ¿Requieren ajustes especiales para diferentes materiales?
Sí. Aunque máquinas como la SD 140 y la SS 110 están diseñadas para cortar ambos materiales, el procesamiento de aluminio requiere diferentes configuraciones y características. Para cortar aluminio, se ofrece como opción un sistema de refrigeración para lubricar la hoja y evitar el sobrecalentamiento. Además, se utiliza un sistema hidroneumático para asegurar una velocidad de avance de la hoja más suave y controlada, necesaria para cortar perfiles de aluminio más duros sin causar estrés.
5. ¿Cómo mejora un sistema de medición automática el proceso de corte de junquillos?
Un sistema de medición automática, como el MA 270, y un dispositivo de medición digital electrónico, como el MD 272, eliminan el riesgo de error humano en la medición. Los datos medidos para los junquillos se pueden transferir a la sierra a través de Wi-Fi. La máquina luego corta las piezas en el orden recibido, evitando confusiones y asegurando que cada junquillo se corte a la longitud exacta requerida con una precisión de 0.1 mm. Esto no solo aumenta la precisión, sino que también acelera significativamente el flujo de trabajo.
